Металлорукав ВГ 15 У2, 15 мм, IP43 ГОФРОМАТИК zeta40310

Комплект ВГ 15 У2 от ЗЭТА Новосибирск - это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей через стенки оборудования, щитов и корпусов в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Комплект ВГ 15 У2 используется для создания гибких вводов кабеля в местах, где требуется адаптация под конкретную длину и расположение. Применяется в промышленном оборудовании, распределительных щитах, станках, конвейерах и других системах, где кабель проходит через металлические перегородки. Особенно удобен при модернизации или ремонте, когда точные размеры ввода заранее неизвестны.

Технические характеристики

• Номинальный и внутренний диаметр: 15 мм - позволяет протянуть кабели до 15 мм в диаметре, включая несколько жил малого сечения;
• Материал шланга: сталь с оцинкованным покрытием - обеспечивает прочность и коррозионную стойкость;
• Обшивка: Поливинилхлорид (ПВХ) - защищает от внешних воздействий, устойчив к маслам и большинству химикатов;
• Степень защиты IP43 - предотвращает попадание твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали;
• Температурный диапазон: от –40 C до +60 C - работает в холодных цехах и нагреваемых зонах;
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки без разрыва;
• Гибкость: да - легко формируется в нужную форму без инструментов;
• Статический радиус изгиба: 0 мм - можно изгибать под любым углом даже в состоянии покоя;
• Цвет: черный - снижает видимость загрязнений, соответствует промышленным стандартам;
• Уплотнение: отсутствует - требует дополнительного герметизации при необходимости полной водонепроницаемости.

Совместимость и монтаж

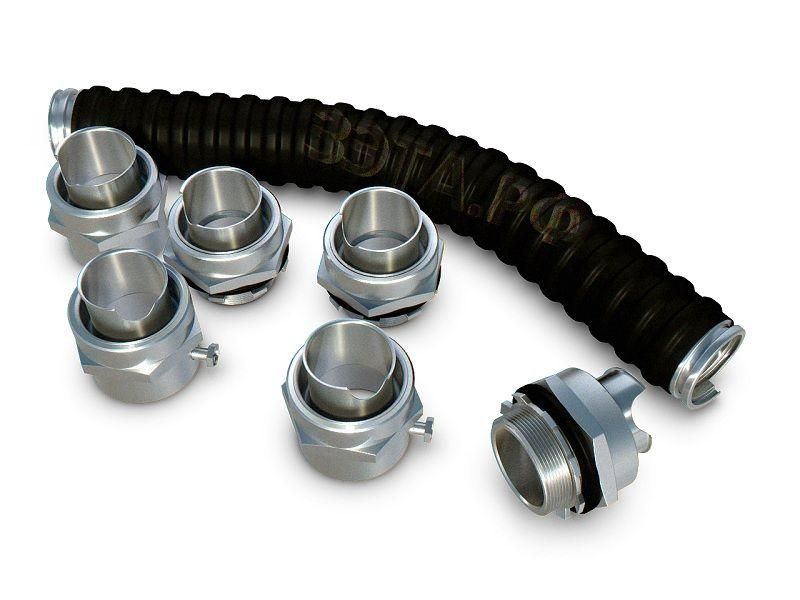

Комплект ВГ 15 У2 состоит из трёх элементов: электромонтажного шланга ШЭМ (20 метров), 20 муфт трубных МТ и 20 муфт вводных МВ. Для сборки:

• Шланг нарезается на нужную длину - он легко режется обычными ножницами;
• На один конец надевается муфта вводная МВ - фиксируется на корпусе или стенке;
• На второй конец - муфта трубная МТ - закрепляется на устройстве или внутри щита;
• Кабель продевается через шланг перед установкой муфт;
• После сборки рекомендуется проверить плотность соединений - при необходимости использовать герметик или термоусадочные трубки.

Не требует специальных инструментов. Монтаж возможен в труднодоступных местах благодаря высокой гибкости.

Безопасность и стандарты

Комплект ВГ 15 У2 соответствует требованиям к электроустановкам в условиях производства. Степень защиты IP43 обеспечивает безопасность при работе в помещениях с повышенной запылённостью и возможностью брызг. Отсутствие уплотнения делает его непригодным для помещений с постоянным контактом с водой или агрессивными жидкостями.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке, исключает поиск отдельных деталей;
• Высокая гибкость и возможность настройки длины - идеально для нестандартных решений;
• Оцинкованная сталь - долговечна, не ржавеет при нормальной влажности;
• ПВХ-оболочка - устойчива к истиранию, не выгорает на свету;
• Подходит для многократной переустановки - при замене кабеля шланг можно демонтировать и собрать заново.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP43 не обеспечивает герметичность;
• Отсутствие уплотнения требует дополнительной защиты при использовании во влажных средах (например, в пищевой промышленности или на открытых площадках);
• Не рекомендуется для кабелей с большим наружным диаметром - максимальный внутренний диаметр 15 мм;
• Не подходит для применений с частыми динамическими изгибами - хотя гибкий, не рассчитан на бесконечные циклы сгибания, как кабельный канал для мобильных механизмов.

Примеры использования

• Ввод кабеля питания в станок ЧПУ через стальную раму;
• Прокладка сигнальных проводов между щитом управления и датчиком на конвейере;
• Альтернатива жесткому вводу при модернизации старого оборудования;
• Изоляция кабеля в зоне с вибрацией - гибкость снижает риск повреждения жил.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше 15 мм с учётом изоляции;
• При использовании в сырых помещениях после сборки заделайте места входа/выхода кабеля герметиком;
• Не перегибайте шланг более чем в два раза - это может вызвать деформацию структуры;
• Храните комплект в сухом месте - оцинкованная сталь устойчива, но длительный контакт с водой может вызвать белые пятна;
• При заказе нескольких комплектов - убедитесь, что все партии от одного производителя (ЗЭТА Новосибирск / ГОФРОМАТИК / ЗЭТАРУС), чтобы избежать различий в посадочных размерах муфт.
