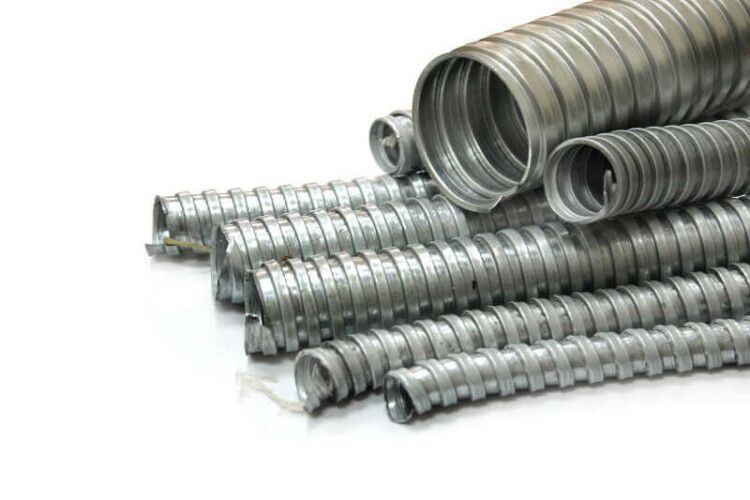

Металлорукав Р3-Ц 10 d10мм без протяжки (уп.50м) ГОФРОМАТИК zeta42521 ЗЭТА

Металлорукав Р3-Ц 10 мм без протяжки, упаковка 50 м от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов в условиях повышенной механической нагрузки. Артикул zeta42521 подходит для прокладки в промышленных системах, где важна прочность и долговечность.

Назначение и область применения

Металлорукав Р3-Ц 10 мм используется для защиты электрокабелей, линий связи и других проводниковых коммуникаций от механических повреждений: перегибов, передавливания, порезов и вытягивания. Подходит для установки в цехах, на станках, конвейерах, в распределительных щитах и на открытых участках трасс. При подключении к системе защитного заземления обеспечивает экранирование от внешних электромагнитных помех.

Технические характеристики

• Материал: оцинкованная сталь - устойчивость к коррозии в помещениях с умеренной влажностью.
• Наружный диаметр: 12,5 мм - совместим с типичными кабелями до 10 мм.
• Внутренний диаметр: 9,6 мм - позволяет пропускать одиночные кабели или небольшие пучки.
• Номинальный диаметр: 12,5 мм - соответствует классификации Р3-Ц.
• Шаг навивки: 5,3 мм - обеспечивает гибкость без потери жесткости.
• Разрывное усилие: 250 Н - выдерживает значительные тянущие нагрузки.
• Температурный диапазон: от –40 C до +300 C - работает в суровых условиях, включая нагреваемые зоны.
• Степень защиты IP40: предохраняет от твердых частиц крупнее 1 мм, но не от воды и пыли в объеме.
• Статический радиус изгиба: 300 мм - минимальный допустимый радиус при фиксированном изгибе.
• Гибкость: высокая - легко формируется вручную без специальных инструментов.
• Электроизоляция: есть - не проводит ток, но не заменяет изолированный кабель.
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости.
• Длина бухты: 50 м - оптимальна для масштабных работ.
• Цвет: серый - стандартный цвет оцинкованной стали.

Совместимость и монтаж

Металлорукав Р3-Ц 10 мм без протяжки не имеет внутренней протяжки - для введения кабеля требуется использовать штангу, ленту или другую направляющую. Монтаж выполняется вручную: рукав режется ножницами по металлу, края можно слегка расправить плоскогубцами. Для фиксации используются хомуты, муфты или соединители с аналогичным диаметром. Обязательно соблюдайте посадочный диаметр 9,6–12,5 мм - не используйте кабели с наружным диаметром более 8 мм, чтобы избежать затруднённого ввода.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите проводников согласно ГОСТ Р 50571.5.52. Электроизоляционные свойства обеспечивают безопасность при случайном контакте с токоведущими частями, однако не заменяют основную изоляцию кабеля. Не применяйте в средах с постоянным воздействием жидкостей - степень защиты IP40 не предусматривает водонепроницаемость.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузки при прокладке и эксплуатации.
• Широкий температурный диапазон - подходит для холодных и горячих зон производства.
• Оцинкованная сталь - продлевает срок службы в сухих и умеренно влажных условиях.
• Гибкость без потери формы - удобен для маршрутов с несколькими изгибами.
• Экранирующий эффект при заземлении - снижает уровень электромагнитных помех.

Ограничения применения

• Не предназначена для использования во влажных, сырых или подземных средах - отсутствие уплотнения и IP40 не обеспечивают защиту от воды.
• Не рекомендуется применять там, где возможны агрессивные химические вещества - оцинкованное покрытие не устойчиво к кислотам и щелочам.
• Не является самозажимающимся изделием - требует дополнительных комплектующих для герметизации и крепления.
• Не подходит для кабелей с наружным диаметром свыше 8 мм - риск повреждения изоляции при введении.

Примеры использования

• Защита силовых кабелей на автоматических линиях в пищевой промышленности.
• Прокладка сигнальных проводов между станками ЧПУ и пультами управления.
• Монтаж кабелей в распределительных щитах с ограниченным пространством.
• Обустройство временных трасс на стройплощадках с высокой вероятностью механических воздействий.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (9,6 мм) больше наружного диаметра кабеля минимум на 1–1,5 мм - так легче ввести провода и избежать перегибов.
• При резке используйте острые ножницы по металлу - срез должен быть ровным, без заусенец, которые могут повредить изоляцию кабеля.
• Если нужна герметизация - используйте термоусадочные трубки или специальные вводные муфты с уплотнением.
• Для длинных трасс с множеством изгибов - учитывайте статический радиус изгиба 300 мм; не делайте резких углов меньше этого значения.
• Артикул zeta42521 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно смело сочетать с другими элементами этих брендов.
