Металлорукав Р3-ЦА 25 (50 м/уп.) | zeta42508 ЗЭТАРУС (Завод электротехнической арматуры)

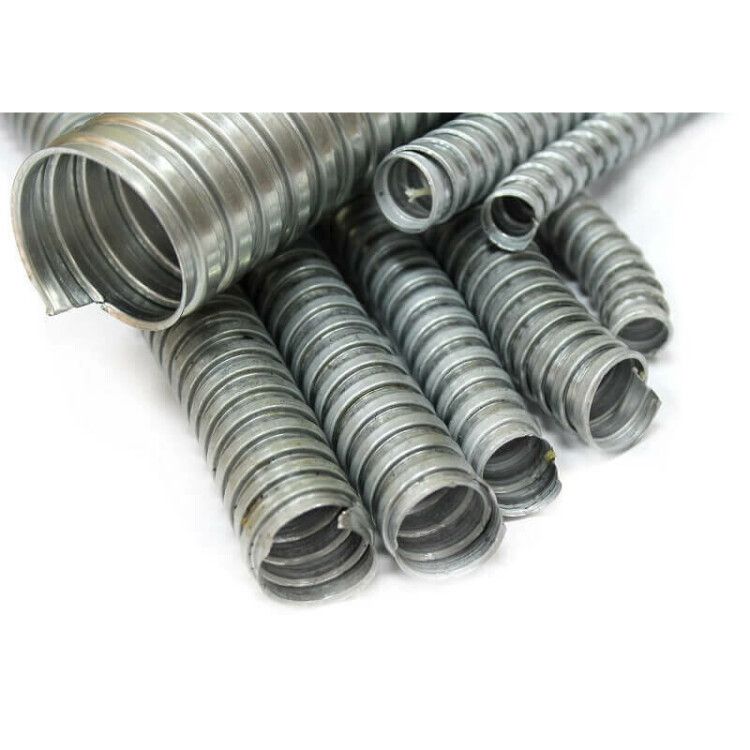

Металлорукав Р3-ЦА 25 мм, длина 50 м, без протяжки - это гибкая металлическая защитная оболочка из оцинкованной стали, предназначенная для экранирования кабелей в агрессивных средах с высокой температурой и запыленностью. Бренд ЗЭТА Новосибирск выпускает этот продукт в серийном исполнении zeta42508, подходящем для промышленного монтажа там, где важна механическая прочность и термостойкость.

Назначение и область применения

Металлорукав Р3-ЦА 25 мм используется для защиты кабелей и проводов от механических повреждений, перегрева, пыли и химических воздействий. Подходит для установки в местах с повышенной температурой - например, рядом с печами, нагревательными элементами, сушильными камерами. Также применяется в системах вентиляции и для прокладки кабелей в зонах с крупнодисперсной пылью: на заводах по переработке древесины, цемента, пищевых продуктов, в шахтах и на элеваторах.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 24 мм - позволяет пропускать кабели с внешним диаметром до 22–23 мм
• Длина бухты: 50 м - удобно для длинных трасс без стыков
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных средах
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Температура эксплуатации: от –40 C до +300 C - выдерживает кратковременные перегрузки и длительную работу в жаре
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Разрывное усилие: 250 Н - способен выдерживать нагрузку до 25 кг при равномерном растяжении
• Уплотнение: специальные нити (асбестовые) - снижают проникновение пыли, но не обеспечивают герметичность
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав Р3-ЦА 25 мм совместим со стандартными фитингами и муфтами для металлорукавов того же диаметра. Для монтажа используйте зажимы, хомутики или переходники с резьбой G½" или M20x1,5. Укладывать следует с соблюдением минимального радиуса изгиба 75 мм - более острые углы могут деформировать спираль. Протяжка кабеля возможна вручную через внутреннее пространство; наличие уплотнения затрудняет быстрое прохождение, поэтому рекомендуется предварительно продеть направляющую нить. Кабель не должен иметь заусенец или острые края - они могут повредить стенки рукава.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности при температурах до +300 C. Материал не поддерживает горение, но не является огнеупорным. Асбестовое уплотнение содержит минеральные волокна - при резке или демонтаже используйте средства индивидуальной защиты (респиратор, перчатки). Не применять в контакте с открытым пламенем или источниками сверхвысоких температур (>350 C).

Преимущества

• Высокая термостойкость - работает при температурах, недоступных для пластиковых аналогов
• Механическая прочность - защищает кабель от ударов, давления и истирания
• Длинная бухта (50 м) - снижает количество стыков и ускоряет прокладку
• Оцинкованное покрытие - замедляет коррозию в помещениях с нормальной влажностью
• Гибкость - легко формируется вокруг оборудования без потери целостности

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой, маслом или агрессивными жидкостями - IP40 не обеспечивает гидроизоляцию
• Уплотнение не создаёт герметичность - нельзя использовать для герметизации трубопроводов или воздушных каналов под давлением
• Не подходит для частых изгибов под нагрузкой - статический радиус изгиба не гарантирует долговечность при динамической нагрузке
• Асбестовая прокладка требует осторожного обращения при обслуживании - запрещено рубить, резать без средств защиты
• Не рекомендован для открытого монтажа на солнце - оцинковка со временем окисляется при UV-облучении

Примеры использования

• Защита силовых кабелей от печей в цехах по обработке металла
• Прокладка сигнальных проводов в системах вентиляции на хлебозаводе
• Обводка кабелей вокруг теплообменников в теплогенераторах
• Монтаж в пылеобразующих участках: дробилки, смесители, транспортеры с песком или зерном
• Подключение датчиков температуры к печному оборудованию

Практические советы

• Перед монтажом проверьте внутренний диаметр - он всего 24 мм, значит, максимальный внешний диаметр кабеля - 22 мм
• При необходимости резки используйте ножницы по металлу, не сдавливайте рукав - сохранится гибкость
• Для лучшей фиксации на конце наденьте металлический зажим или компрессионный наконечник
• Если требуется герметизация - комбинируйте с герметичными вводами (например, IP67/68)
• Храните бухту в сухом месте - даже оцинкованная сталь может начать ржаветь при постоянной влажности выше 90%
• При использовании в системах с движущимися деталями - учитывайте вибрационные нагрузки; металлорукав Р3-ЦА 25 мм не рассчитан на частые изгибы под нагрузкой
