Металлорукав Р3-ЦХ 60 (10 м/уп.) | zeta42424 ЗЭТАРУС (Завод электротехнической арматуры)

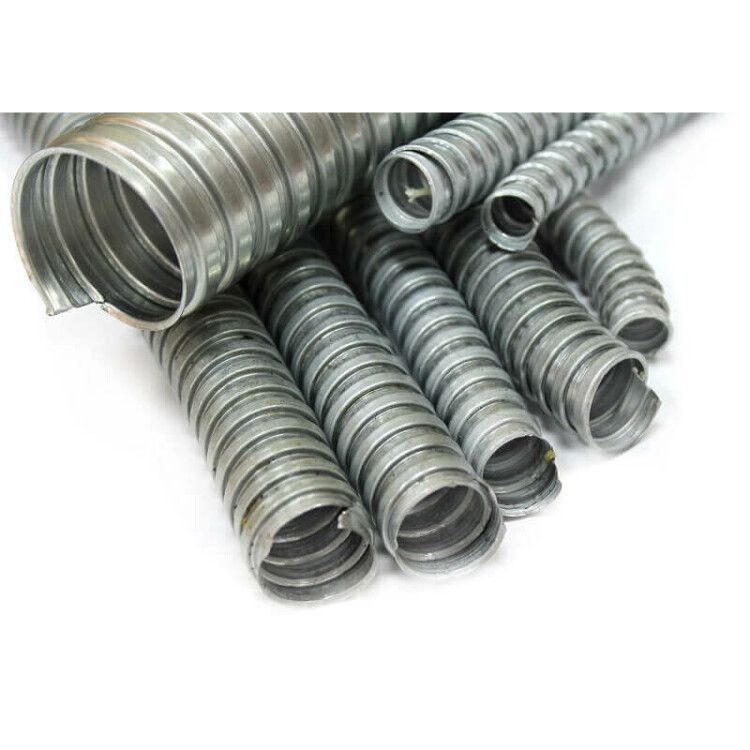

Металлорукав Р3-ЦХ 60 мм, длина 10 м, без протяжки - это гибкая металлическая защита для кабелей и проводов, предназначенная для прокладки в запыленных, загазованных или агрессивных средах. Произведённый компанией ЗЭТА Новосибирск, артикул zeta42424, обеспечивает механическую защиту без герметизации, что делает его подходящим для промышленного оборудования, где важна прочность, а не полная изоляция.

Назначение и область применения

Металлорукав Р3-ЦХ 60 мм, длина 10 м, без протяжки используется для защиты кабельных трасс от механических повреждений, пыли и агрессивных газов. Он не является герметичным, поэтому не подходит для защиты от воды или паров. Применяется в системах вентиляции, на конвейерах, в цехах с высокой запылённостью - например, на заводах по переработке древесины, зерна, цемента или в металлургии. Подходит для фиксированной прокладки, где требуется долговечная защита без необходимости герметизации.

Технические характеристики

• Тип: Металлорукав Р3-ЦХ
• Наружный диаметр: 64 мм
• Внутренний диаметр: 58 мм - позволяет пропускать кабели с внешним диаметром до 55–57 мм
• Длина: 10 метров - одна секция, без соединителей
• Материал: Оцинкованная сталь - устойчив к коррозии в сухих и слегка влажных средах
• Степень защиты IP40: Защита от твердых частиц больше 1 мм, но не от пыли и жидкостей
• Уплотнение: Хлопчатобумажные нити - задерживают крупную пыль, не обеспечивают герметичность
• Статический радиус изгиба: 180 мм - минимальный допустимый радиус при установке без деформации
• Разрывное усилие: 250 Н - выдерживает нагрузку до 25 кг при равномерном растяжении
• Температурный диапазон: от –40 C до +100 C - работает в холодных складах и рядом с нагревательными элементами
• Цвет: Серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав Р3-ЦХ 60 мм, длина 10 м, без протяжки не имеет внутренней протяжки - значит, кабель необходимо заводить вручную перед установкой. Для этого рекомендуется предварительно продеть стальной трос или штангу через весь рукав. Установка возможна с помощью специальных муфт и зажимов, совместимых с наружным диаметром 64 мм. Не используйте клеевые или сварочные методы крепления - материал не рассчитан на термическое воздействие. Крепите каждые 1–1,5 метра, чтобы избежать провисания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50971-2007 для металлорукавов с хлопчатобумажным уплотнением. Степень защиты IP40 гарантирует безопасность от контакта с крупными предметами, но не заменяет полноценную изоляцию. Не применяйте в местах с постоянным контактом с водой, маслом или агрессивными химикатами - оцинкованное покрытие не устойчиво к кислотам и щелочам.

Преимущества

• Высокая механическая прочность благодаря стальному плетению
• Устойчивость к температурным колебаниям - подходит для экстремальных условий
• Защита от крупной пыли и механических ударов
• Длительный срок службы при правильной эксплуатации
• Легко гнётся в пределах радиуса 180 мм - удобен для обхода препятствий

Ограничения применения

• Не предназначена для защиты от воды, пара, брызг - даже капли могут вызвать коррозию
• Не герметична - нельзя применять в системах с требованием IP65 и выше
• Не подходит для частого изгибания - стальная спираль устаёт и ломается при многократных движениях
• Не рекомендован для помещений с повышенной влажностью (>80%) или агрессивными газами (например, сероводород)
• Отсутствие протяжки усложняет монтаж - требует подготовки кабеля заранее

Примеры использования

• Защита силовых кабелей на конвейере в зерновом элеваторе
• Прокладка проводов управления в цехе по производству цемента
• Обводка кабелей вокруг печей и сушилок при температуре до 80 C
• Подключение датчиков на вентиляционных трубах в деревообрабатывающем цехе

Практические советы

• Перед монтажом проверьте внутренний диаметр 58 мм - убедитесь, что кабель с оболочкой не превышает 55 мм в диаметре
• Используйте пластиковые или медные переходники для подключения к распределительным коробкам - не затягивайте рукав слишком туго
• При прокладке длинных участков (более 5 м) предусмотрите компенсационные петли - металлорукав Р3-ЦХ 60 мм, длина 10 м, без протяжки не растягивается
• Не используйте в качестве опоры - он не рассчитан на вес кабеля, только на защиту
• При хранении держите в сухом месте - оцинковка начинает ржаветь при длительном контакте с влагой
