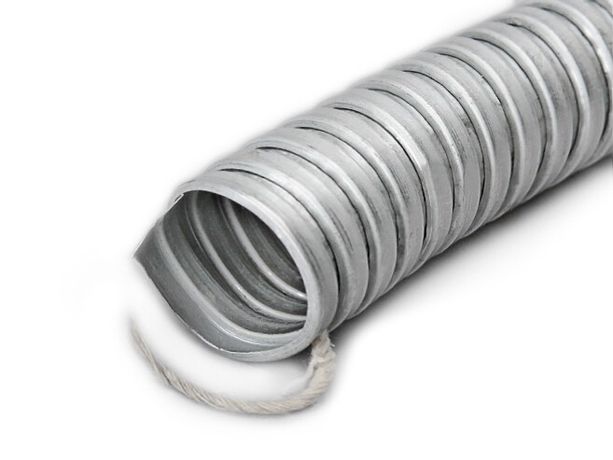

Металлорукав Р3-ЦХ-60 d60мм без протяжки (уп.15м) Fortisflex 46692 КВТ

Металлорукав Р3-ЦХ-60 диаметр 60 мм без протяжки от Fortisflex - гибкий металлический рукав из оцинкованной стали для защиты кабельных трасс в промышленных условиях. Подходит для открытой и скрытой прокладки, выдерживает механические нагрузки и широкий температурный диапазон.

Назначение и область применения

Металлорукав Р3-ЦХ-60 диаметр 60 мм без протяжки предназначен для защиты кабелей и проводов от механических повреждений, воздействия среды и внешних факторов. Применяется в промышленности: на станках, конвейерах, в распределительных щитах, на объектах с высокими требованиями к надёжности. Подходит как для внутренней, так и для наружной установки. Не используется для передачи электроэнергии - только как защитная оболочка.

Технические характеристики

• Диаметр: 60 мм - позволяет пропускать крупные пучки кабелей
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, долговечна
• Степень защиты: IP40 - защищает от твёрдых частиц размером более 1 мм, но не от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температура эксплуатации: от –40 C до +120 C - работает в суровых климатических условиях
• Радиус изгиба: 252 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Разрывное усилие: 950 Н - способен выдерживать значительную осевую нагрузку
• Уплотнение: хлопчатобумажная нить - герметизирует торцы, предотвращает попадание пыли
• Длина бухты: 15 м - удобно транспортировать и резать на участки нужной длины
• Цвет: металлик - естественный цвет оцинкованной стали
• Электрическая проводимость: да - металлорукав проводит ток, требует заземления

Совместимость и монтаж

Металлорукав Р3-ЦХ-60 диаметр 60 мм без протяжки совместим с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для монтажа используйте специальные зажимы или муфты с соответствующим внутренним диаметром 60 мм. Обязательно заземлите рукав через контактный зажим - он проводящий. Разрезается обычными ножницами по металлу. Не требуется протяжка - кабели укладываются после установки рукава.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности (IK07) и степени защиты (IP40). Электрическая проводимость требует соблюдения правил заземления согласно ПУЭ. Не применяется во взрывоопасных зонах - не имеет сертификата взрывозащиты. Уплотнение из хлопчатобумажной нити не предназначено для герметизации под давлением жидкостей.

Преимущества

• Высокая гибкость - позволяет выполнять сложные маршруты прокладки без дополнительных соединителей
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для агрессивных сред
• Не боится UV-излучения - не теряет прочность на солнце
• Оцинкованное покрытие - продлевает срок службы даже в сырых помещениях
• Отсутствие обшивки - снижает вес и стоимость, упрощает доступ к кабелю при обслуживании

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с водой - степень защиты IP40 не обеспечивает гидроизоляцию
• Не рекомендован для прокладки в местах с частыми вибрациями выше нормы - возможна усталость материала
• Не следует применять в качестве несущего элемента - не рассчитан на подвеску тяжёлых кабельных систем
• Не подходит для взрывоопасных зон (Zone 0–2, Div. 1–2)
• Уплотнение из хлопка не гарантирует герметичность при перепадах давления

Примеры использования

• Защита силовых кабелей на конвейере в пищевой промышленности
• Прокладка сигнальных линий между станками с ЧПУ
• Обвязка кабелей в распределительном шкафу на заводе
• Подключение датчиков на открытом воздухе в условиях перепадов температур
• Монтаж в цехах с повышенным уровнем пыли и масляных брызг

Практические советы

• Перед монтажом проверьте, что внутренний диаметр фитинга точно соответствует 60 мм - иначе будет плохая герметизация
• При резке рукава удалите острые края - они могут повредить изоляцию кабеля
• Заземление обязательно: подключите медный проводник к корпусу рукава с помощью зажима
• Не перегибайте рукав меньше чем на 252 мм - это вызывает деформацию спирали
• Для длительной эксплуатации вне помещений рекомендуется дополнительно закрывать торцы термоусадкой или пластиковыми колпачками
• При использовании в холодных условиях (-40 C) изгибайте рукав медленно - материал становится менее эластичным
