Металлорукав Р3-ЦХ 75 (10 м/уп.) | zeta42425 ЗЭТАРУС (Завод электротехнической арматуры)

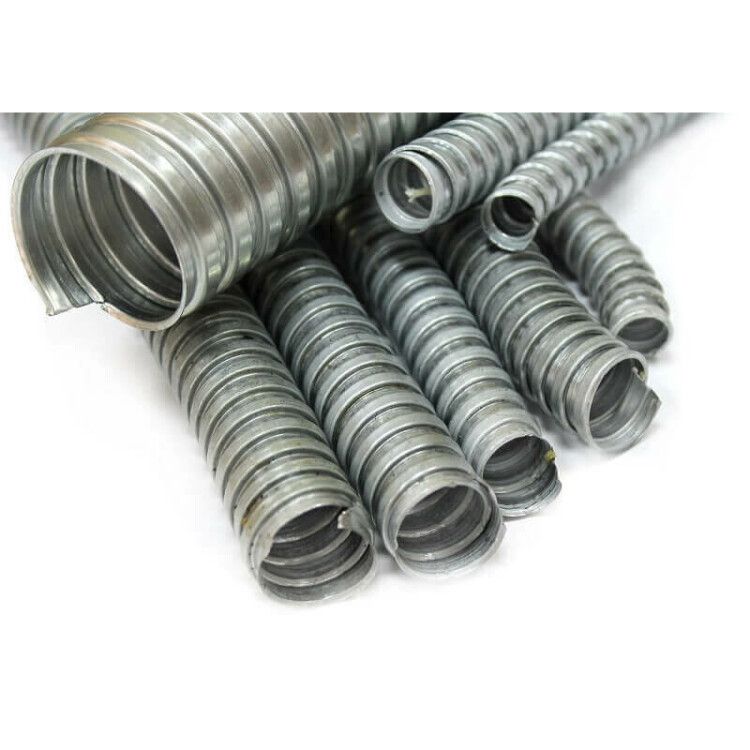

Металлорукав Р3-ЦХ 75 мм без протяжки (10 м/упаковка) от ЗЭТАРУС предназначен для механической защиты кабелей и проводов в условиях высокой запыленности, загазованности или воздействия крупнодисперсных частиц. Этот металлорукав используется там, где нужна прочность, гибкость и умеренная степень защиты, но не требуется полная герметичность.

Назначение и область применения

Металлорукав Р3-ЦХ 75 мм без протяжки применяется для защиты кабельных трасс от механических повреждений, пыли, масла и мелких твердых частиц. Подходит для прокладки в промышленных зонах: на заводах, в цехах, на конвейерах, в системах вентиляции, при транспортировке сыпучих материалов. Уплотнение из специальных нитей снижает проникновение пыли, но не обеспечивает герметичность - поэтому не используйте его в местах с постоянным контактом с жидкостями или паром.

Технические характеристики

• Наружный диаметр: 83 мм
• Внутренний диаметр: 73 мм - позволяет пропускать кабели с большим сечением
• Длина одной бухты: 10 метров
• Материал корпуса: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных средах
• Степень защиты IP40 - предохраняет от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +100 C - подходит для холодных складов и нагреваемых участков
• Статический радиус изгиба: 225 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 250 Н - выдерживает умеренные нагрузки на растяжение
• Уплотнение: хлопчатобумажные нити - задерживают пыль, но не обеспечивают герметичность
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-ЦХ 75 мм без протяжки совместим со стандартными фитингами и муфтами для металлорукавов того же диаметра. Для установки используйте зажимы или хомутики с внутренним диаметром не менее 83 мм. Протяжка внутри отсутствует - значит, кабель необходимо заводить вручную через открытые концы. Перед монтажом проверьте, что внутренний диаметр 73 мм достаточен для вашего кабеля с учетом изоляции. Не рекомендуется перегибать рукав меньше чем на 225 мм радиуса - это может повредить структуру спирали.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в промышленных условиях. Степень защиты IP40 гарантирует безопасность от доступа твердых объектов, но не заменяет защиту от влаги. Не применять в взрывоопасных зонах, в контакте с агрессивными химикатами или при температурах выше +100 C.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Гибкость позволяет прокладывать трассы с изгибами без дополнительных элементов
• Уплотнение из нитей снижает попадание пыли и мелкого мусора
• Широкий температурный диапазон - работает в суровых климатических условиях
• Длина 10 м на бухте - удобна для прокладки длинных трасс без стыков

Ограничения применения

• Не является герметичным - нельзя использовать для защиты от воды, пара или масла
• IP40 не защищает от брызг, струй или влажной среды
• Не предназначена для частого динамического изгиба - только статическая прокладка
• Не подходит для помещений с повышенной коррозионной активностью (например, морской воздух, кислотные испарения)
• Отсутствие протяжки требует ручного введения кабеля - усложняет монтаж при большом количестве жил

Примеры использования

• Защита силовых кабелей на конвейерных линиях пищевых производств
• Прокладка кабелей управления в цехах с металлической стружкой или древесной пылью
• Обвязка трубопроводов в системах вентиляции, где есть риск попадания пыли
• Переходы между оборудованием в логистических комплексах с высокой запыленностью

Практические советы

• Перед монтажом измерьте внешний диаметр кабеля - он должен быть минимум на 5–10 мм меньше внутреннего диаметра металлорукава (73 мм), чтобы легко проходил
• При необходимости разрезать рукав - используйте ножницы по металлу, после чего закрепите концы хомутами, чтобы не распустилась спираль
• Для многожильных кабелей рассчитывайте свободный объем - плотная укладка затрудняет обслуживание и увеличивает нагрев
• Храните бухты в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
• Если нужна герметизация - комбинируйте этот металлорукав с герметичными вводами или переходниками на конце
