Металлорукав Р3-Ц 75 (10 м/уп.) | zeta42527 ЗЭТАРУС (Завод электротехнической арматуры)

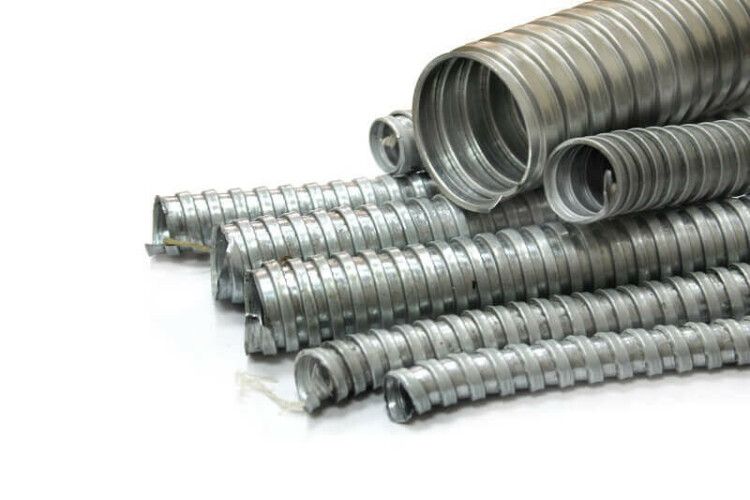

Металлорукав Р3-Ц 75 миллиметров, длина 10 метров, без протяжки - это гибкая металлическая защита для кабелей и проводов, изготовленная из оцинкованной стали. Бренд ЗЭТАРУС выпускает этот продукт под артикулом zeta42527 для прокладки в условиях высоких механических нагрузок и широкого температурного диапазона.

Назначение и область применения

Металлорукав Р3-Ц 75 миллиметров, длина 10 метров, без протяжки используется для защиты кабелей и проводов от физических повреждений: перегибов, передавливания, порезов, вытягивания и ударов. Подходит для прокладки внутри помещений и на открытых участках, где есть риск механического воздействия. Применяется в системах электроснабжения, автоматизации, телекоммуникациях и на производстве - например, для защиты кабелей на станках, конвейерах, щитовых помещениях и технологических трассах. При подключении к системе защитного заземления снижает влияние внешних электромагнитных помех.

Технические характеристики

• Наружный диаметр: 83 мм
• Внутренний диаметр: 73 мм - позволяет пропускать кабели большого сечения
• Длина бухты: 10 метров - удобна для прокладки на значительных расстояниях без стыков
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных средах
• Температура эксплуатации: от –40 C до +300 C - подходит для экстремальных условий, включая нагреваемые зоны
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Статический радиус изгиба: 225 мм - минимальный допустимый радиус изгиба при установке
• Разрывное усилие: 250 Н - способен выдерживать умеренные тянущие нагрузки
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости защиты от влаги

Совместимость и монтаж

Металлорукав Р3-Ц 75 миллиметров, длина 10 метров, без протяжки совместим со всеми типами кабелей, имеющими наружный диаметр до 70 мм. Для монтажа используются специальные фитинги и зажимы - сам рукав не имеет встроенных креплений. Укладывается вручную, без инструментов, но требует соблюдения минимального радиуса изгиба 225 мм. Не рекомендуется использовать в местах постоянного динамического изгиба - он не рассчитан на частую деформацию. Отсутствие протяжки означает, что кабель необходимо заводить в рукав до его установки; после монтажа замена кабеля невозможна без демонтажа участка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61386-2-1 для гибких трубных систем. Сертифицирован для работы в электроустановках до 1000 В. При правильном заземлении обеспечивает защиту от электростатических разрядов и наведённых помех. Не содержит токсичных материалов, безопасен при обращении и монтаже.

Преимущества

• Высокая прочность благодаря оцинкованной стали - долговечность даже при контакте с острыми краями оборудования
• Широкий температурный диапазон - работает в холодных цехах и рядом с горячими поверхностями
• Гибкость - легко адаптируется к сложным маршрутам прокладки без потери целостности
• Защита от механических повреждений - снижает риск аварий и простоев в работе оборудования
• Поддержка заземления - усиливает электробезопасность системы

Ограничения применения

• Не предназначен для использования во влажных, сырых или подземных средах - степень защиты IP40 не предусматривает защиту от воды
• Отсутствие уплотнения требует обязательного использования герметиков, переходников или муфт при необходимости герметичности
• Не подходит для частой смены кабелей - отсутствие протяжки делает замену трудоёмкой
• Не следует применять там, где возможны сильные вибрации или динамические нагрузки - материал не рассчитан на многократные изгибы
• При температурах выше 300 C возможна потеря антикоррозийного покрытия

Примеры использования

• Защита силовых кабелей на промышленных конвейерах в пищевой промышленности
• Прокладка сигнальных линий управления в цехах с высоким уровнем механических рисков
• Обвязка кабелей возле печей, сушилок и термических камер
• Монтаж в шахтах, каналах и коробах внутри производственных зданий
• Альтернатива жестким трубам в местах с ограниченным пространством и необходимостью изгибов

Практические советы

• Перед монтажом проверьте внутренний диаметр 73 мм - убедитесь, что суммарный наружный диаметр всех кабелей не превышает 70 мм с запасом для свободного прохода
• При использовании в зонах с повышенной влажностью обязательно используйте герметичные вводы и силиконовые уплотнители
• Заземление металлорукава Р3-Ц 75 миллиметров, длина 10 метров, без протяжки выполняйте через медный провод сечением не менее 4 мм2, подключенный к корпусу оборудования и контуру заземления
• Не перегибайте рукав меньше чем на 225 мм - это вызывает деформацию спирали и снижение прочности
• При хранении бухту лучше держать в сухом месте, чтобы сохранить качество оцинковки
• Для быстрой прокладки используйте направляющие ролики - они уменьшают трение и предотвращают повреждение поверхности
