Металлорукав Р3-ЦА 75 (8 м/уп.) | zeta42501 ЗЭТАРУС (Завод электротехнической арматуры)

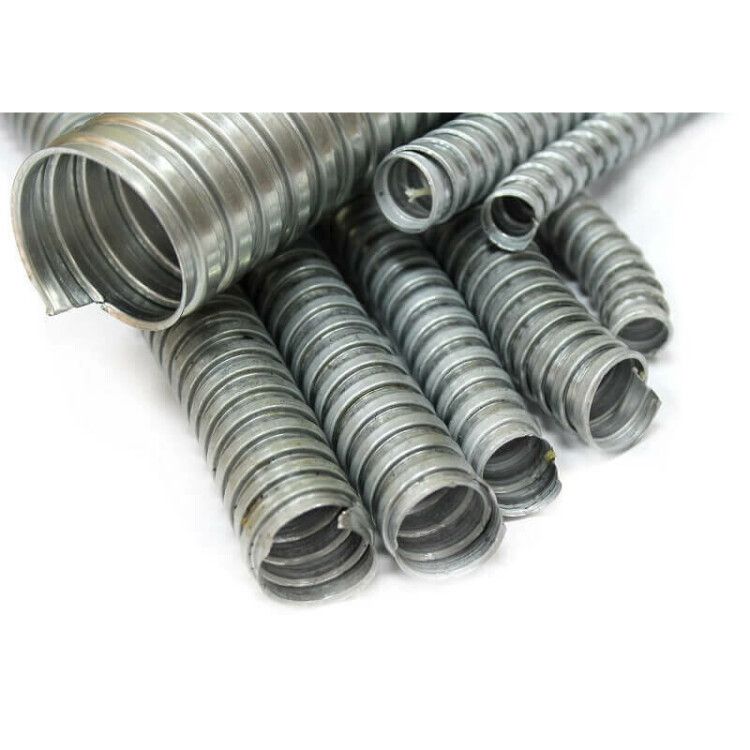

Металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки - это гибкая металлическая защитная оболочка из оцинкованной стали, предназначенная для безопасного прохождения кабелей через зоны с высокой запыленностью, перепадами температур и риском механических повреждений. Бренд ЗЭТА Новосибирск выпускает этот металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки как надежное решение для промышленной автоматизации и энергетики.

Назначение и область применения

Металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки используется для защиты кабелей и проводов от внешних воздействий: пыли, брызг масла, химических паров и повышенных температур. Подходит для установки в местах с жесткими требованиями пожарной безопасности - например, рядом с печами, сушилками, нагревательными элементами. Уплотнение из специальных нитей снижает проникновение крупной пыли, но не обеспечивает герметичность. Применяется в системах вентиляции, на конвейерах, в цехах с сыпучими материалами (зерно, шлак, порошок).

Технические характеристики

• Наружный диаметр: 83 мм
• Внутренний диаметр: 73 мм - позволяет пропускать кабели с суммарным сечением до ~300–400 мм2
• Длина: 8 метров - одна секция, без соединителей
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и слегка влажных средах
• Степень защиты IP40: защита от твердых частиц больше 1 мм, но не от воды и пыли мелкой фракции
• Температура эксплуатации: от –40 C до +300 C - выдерживает кратковременные перегревы, характерные для технологического оборудования
• Статический радиус изгиба: 225 мм - минимальный допустимый радиус при статической укладке
• Разрывное усилие: 250 Н - способен выдерживать небольшие нагрузки на растяжение, но не предназначен для подвески
• Цвет: серый - стандартный цвет оцинкованной поверхности
• Уплотнение: специальные нити - задерживают крупную пыль, не обеспечивают герметичность

Совместимость и монтаж

Металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки не имеет готовых креплений или фланцев. Для подключения к оборудованию требуется использование переходников, муфт или клеммных головок совместимого диаметра (наружный диаметр 83 мм). Монтаж возможен только при соблюдении минимального радиуса изгиба 225 мм - превышение этого значения вызывает деформацию спирали и потерю прочности. Кабель протягивается вручную - без внутренней протяжки, поэтому перед монтажом проверьте свободный проход внутри рукава. Не используйте инструменты с острыми кромками - они повредят стенки.

Безопасность и стандарты

Металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки соответствует требованиям пожарной безопасности для работы при температурах до +300 C. Однако он не является самозагасающим и не имеет сертификата UL/CE. Его применение в взрывоопасных зонах запрещено. Степень защиты IP40 исключает использование в условиях постоянного контакта с жидкостями или влажной средой.

Преимущества

• Высокая термостойкость - работает при температурах, недоступных для пластиковых аналогов
• Механическая прочность - защищает кабель от ударов, давления и истирания
• Устойчивость к коррозии благодаря оцинковке - долгий срок службы в промышленных помещениях
• Гибкость - легко адаптируется к сложным трассам без потери целостности
• Не горюч - не распространяет пламя, что важно для объектов с высокими требованиями к пожарной безопасности

Ограничения применения

• Не предназначена для герметичной изоляции - не подходит для защиты от влаги, пара, аэрозолей
• Не выдерживает значительные нагрузки на растяжение - нельзя использовать как несущую конструкцию
• IP40 не защищает от мелкой пыли - не рекомендован для песчаных или цементных сред
• Отсутствие протяжки усложняет замену кабеля - необходимо заранее продумать доступ и расстояние прокладки
• Не применяется во взрывоопасных зонах (Zone 1, Zone 2)

Примеры использования

• Защита силовых кабелей от печей и термических камер в пищевой промышленности
• Прокладка кабелей управления в цехах с выбросом древесной пыли или опилок
• Использование в системах воздушного транспорта сыпучих материалов (например, в пневмотранспорте зерна)
• Обвязка трубопроводов с высокой температурой, где нужна гибкая изоляция кабелей

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 73 мм был достаточен для всех кабелей - учтите толщину изоляции и количество жил
• Не сгибайте металлорукав Р3-ЦА 75 мм, длина 8 м, без протяжки менее чем на 225 мм - это приведёт к разрушению спиральной структуры
• Для фиксации используйте хомуты с внутренним диаметром не менее 85 мм - плотное прилегание предотвращает люфты
• При длительной работе при +300 C периодически осматривайте покрытие - оцинковка может окисляться, особенно при циклическом нагреве
• Если необходима герметизация - комбинируйте с герметизирующими вводами или силиконовыми уплотнителями на концах
