Металлорукав в ПВХ оболочке Р3-ЦП-НГ-75 (8м/уп) | PR.08753 Промрукав Строитель

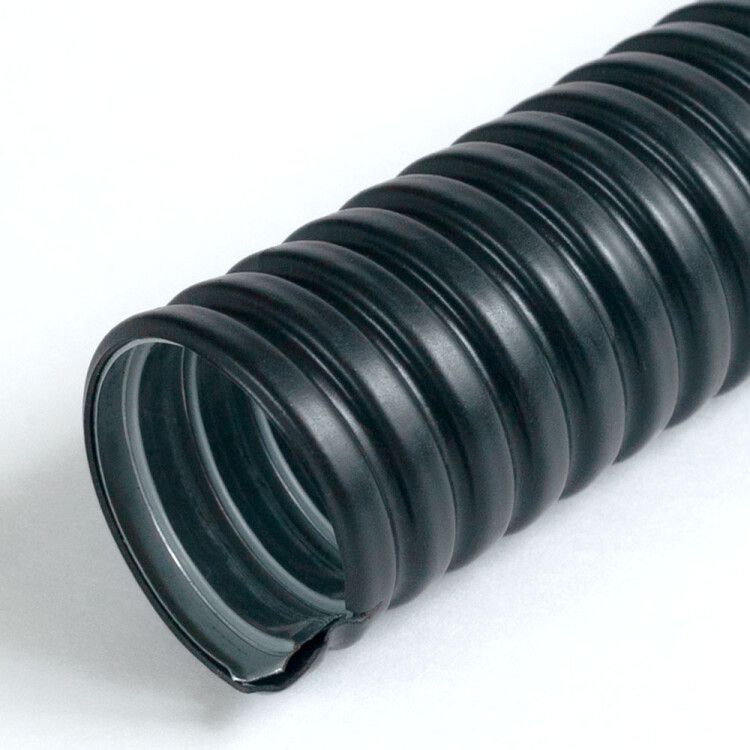

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-75 (8 метров в упаковке) от ПРОМРУКАВ - гибкая защищённая трубка из оцинкованной стали с ПВХ-оболочкой, предназначенная для прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Артикул pr.08753 обеспечивает надёжную изоляцию проводов на объектах электромонтажа.

Назначение и область применения

Металлорукав Р3-ЦП-НГ-75 используется для защиты силовых и контрольных кабелей от повреждений, влаги, пыли и открытого пламени. Подходит для прокладки в помещениях и на улице - например, в промышленных цехах, на транспорте, в системах автоматизации, на конвейерах и у станков. Применяется там, где требуется высокая степень защиты и долговечность.

Технические характеристики

• Номинальный диаметр: 75 мм - внутренний проход для кабельных сборок
• Материал корпуса: оцинкованная стальная лента - устойчивость к коррозии и механическим нагрузкам
• Оболочка: ПВХ пластикат, черного цвета - устойчив к УФ, химическим веществам и перепадам температур
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Температура эксплуатации: от –30 C до +70 C - работает в холодных и жарких условиях
• Статический радиус изгиба: 650 мм - минимальный допустимый радиус при прокладке без повреждения
• Разрывное усилие: 2000 Н - выдерживает значительные растягивающие нагрузки
• Длина бухты: 8 метров - удобна для транспортировки и монтажа
• Прочность при изгибе: эластичный - легко формируется без специальных инструментов
• Сопротивление сжатию: не менее 750 Н - сохраняет форму под давлением
• Ударная прочность: не менее 2 Дж при –10 C - устойчив к ударным нагрузкам
• Климатическое исполнение: У1 - рассчитан на умеренный климат с возможностью эксплуатации в закрытых и частично открытых зонах
• Электроизоляция: да - предотвращает случайные замыкания между кабелями и металлическими конструкциями
• Производство: соответствует ТУ 25.99.29-002-52715257-2017

Совместимость и монтаж

Металлорукав Р3-ЦП-НГ-75 совместим со стандартными фитингами и соединительными элементами для металлорукавов того же диаметра. Для установки используются зажимы, муфты и переходники с резьбой G1" или G1¼". Отсутствие уплотнения требует дополнительной герметизации на входах/выходах - рекомендуется применять силиконовые или резиновые вставки. Не используйте инструменты с острыми краями при резке - это может повредить ПВХ-оболочку. Разрезать можно обычными ножницами по металлу или болгаркой с диском для резки тонкого металла.

Безопасность и стандарты

• Стандарт IP66 - по ГОСТ 14254-2015
• Ударная прочность - по ГОСТ Р МЭК 61386.1 (п.10.3)
• Климатическое исполнение У1 - по ГОСТ 15150-69
• Сопротивление сжатию - не ниже 750 Н
• Пожаростойкость - материал не распространяет горение (НГ)

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и оцинкованию
• ПВХ-оболочка снижает риск порчи кабелей при трении и контактах с шершавыми поверхностями
• Не поддерживает горение - безопасен в местах с потенциальным источником возгорания
• Устойчив к атмосферным осадкам и пыли - идеален для наружных участков
• Гибкость позволяет прокладывать трассы с несколькими изгибами без дополнительных соединителей

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подтоплении
• Отсутствие заводского уплотнения требует самостоятельной герметизации на точках входа/выхода
• Не рекомендуется использовать в средах с агрессивными химическими реагентами (например, концентрированные щелочи или растворители)
• Минимальный радиус изгиба 650 мм - нельзя делать резких поворотов меньше этого значения
• Не применяется в взрывоопасных зонах - не имеет сертификата взрывозащиты

Примеры использования

• Прокладка кабелей питания и управления на заводах с высокой запылённостью
• Защита проводов на конвейерных линиях, где есть вибрация и контакт с деталями оборудования
• Монтаж внешних трасс на складах, автостоянках, теплицах
• Подключение электродвигателей и насосов в условиях сырости и перепадов температур
• Альтернатива гофре в местах, где нужна большая прочность и защита от механических повреждений

Практические советы

• Перед монтажом проверьте внутреннюю поверхность рукава - удалите остатки металлической стружки, чтобы не повредить изоляцию кабелей
• При прокладке длинных трасс используйте направляющие ролики - это снизит нагрузку на ПВХ-оболочку
• Для крепления выбирайте хомуты с резиновой прокладкой - они предотвратят деформацию и износ оболочки
• При работе при температуре ниже –20 C будьте осторожны: ПВХ становится более хрупким - избегайте резких движений
• При необходимости удлинения - используйте только однотипные соединители с аналогичной степенью защиты IP66
• Артикул pr.08753 и бренд ПРОМРУКАВ - проверенные решения для профессионального электромонтажа
