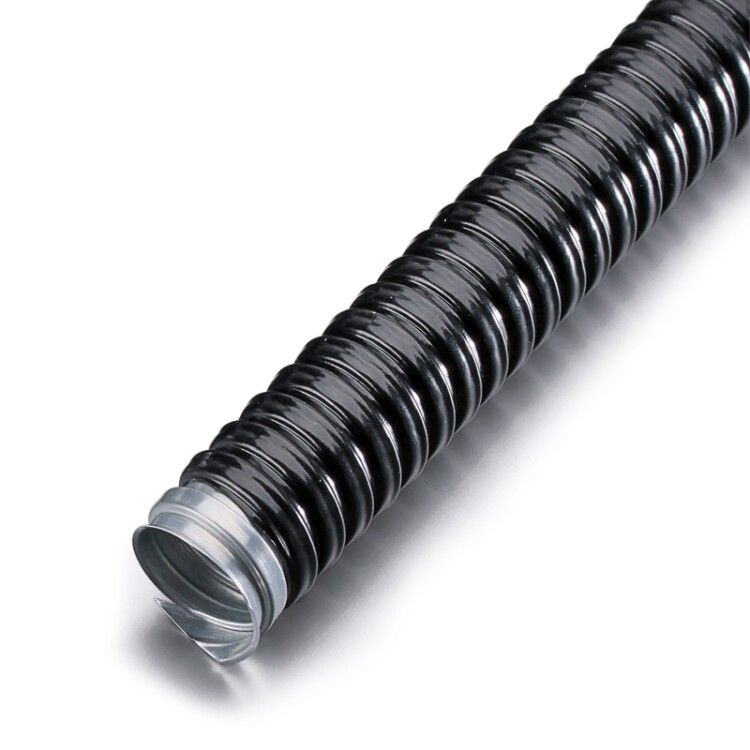

Металлорукав Р3-ЦПнг-LS 75 d75 мм без протяжки (уп.10м) Fortisflex 76726 КВТ

Металлорукав Р3-ЦПнг-LS 75 d75 мм от Fortisflex - это герметичный металлический рукав с ПВХ-оболочкой, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 76726 сочетает прочность оцинкованной стали с самозатухающей изоляцией, что делает его надежным решением для прокладки в зонах с высокими требованиями к безопасности.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 75 d75 мм используется для организации скрытой и открытой проводки кабелей и проводов. Подходит для прокладки в помещениях и на улице, где требуется защита от механических ударов, влаги, химических воздействий и возгорания. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может использоваться в промышленном оборудовании, на конвейерах, в энергоустановках и объектах ЖКХ.

Технические характеристики

• Наружный диаметр: 83 мм
• Внутренний диаметр: 75 мм
• Материал корпуса: сталь оцинкованная
• Оболочка: самозатухающий ПВХ с пониженным газо- и дымовыделением (LS)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Рабочий температурный диапазон: от –40 C до +75 C
• Минимальная температура монтажа: –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 300 мм - минимальный допустимый радиус при постоянном изгибе
• Разрывное усилие: 1500 Н - способен выдерживать значительную осевую нагрузку
• Длина одной бухты: 10 метров
• Цвет: черный
• Электроизоляционные свойства: наличие ПВХ-оболочки исключает риск пробоя через металл
• Уплотнение: отсутствует - требует дополнительной герметизации при соединении с фитингами

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 75 d75 мм совместим с фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ. Для герметизации соединений необходимо использовать уплотнительные элементы (например, резиновые кольца) и затяжку фитингов по моменту. При монтаже соблюдайте минимальный радиус изгиба 300 мм - превышение этого значения вызывает деформацию витков и снижение степени защиты. Гибкость позволяет выполнять повороты без специальных компенсаторов, однако изгиб под углом 90° рекомендуется делать в несколько этапов, чтобы не перегрузить стенки.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и канадских стандартах
• ПВХ-оболочка не поддерживает горение и само затухает после удаления источника пламени
• Защищает от поражения электрическим током благодаря изоляционному слою
• Не содержит галогенов, соответствует нормам пожарной безопасности для помещений с людьми

Преимущества

• Высокая механическая прочность за счет стальной оцинкованной ленты - устойчив к сплющиванию и перегибу
• Защита от коррозии - цинковое покрытие предотвращает ржавчину даже во влажной среде
• Устойчивость к УФ-излучению - сохраняет целостность при длительном нахождении на солнце
• Химическая стойкость - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами
• Изолирующая оболочка повторяет рельеф витков - обеспечивает равномерное распределение напряжений и долгий срок службы
• Легкий монтаж - гибкость позволяет прокладывать трассы с множеством поворотов без дополнительных деталей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при подводной эксплуатации
• Не следует применять при температуре ниже –5 C при монтаже - ПВХ теряет эластичность и может растрескаться
• Отсутствие встроенного уплотнения требует обязательного использования герметизирующих фитингов
• Не рекомендован для прокладки внутри трубопроводов с давлением выше атмосферного - не являетсяPressure-rated изделием
• Не подходит для прокладки в местах с частыми вибрациями выше 20 Гц - возможна усталость материала

Примеры использования

• Защита силовых кабелей от двигателя к частотному преобразователю на заводе
• Прокладка контрольных проводов в системе вентиляции на крыше здания
• Подключение датчиков температуры в холодильных камерах с циклическими перепадами температур
• Передача сигналов между станками в цеху с наличием масла и опилок
• Прокладка кабелей в системах автоматического полива на открытом воздухе

Практические советы

• Выбирая металлорукав Р3-ЦПнг-LS 75 d75 мм, проверьте внутренний диаметр 75 мм - он должен позволять свободно протянуть кабели с учетом их внешнего диаметра и количества жил
• При многократных изгибах используйте поддерживающие кронштейны каждые 1–1,5 м, чтобы избежать перегрузки на одном участке
• Для наружной установки закрывайте концы рукава заглушками - даже при IP65 попадание влаги в полость может вызвать конденсат
• При работе в агрессивной среде (химзаводы, пищевые производства) регулярно проверяйте состояние ПВХ-оболочки на предмет трещин и потертостей
• Артикул 76726 от Fortisflex можно заменить аналогом КВТ - они имеют одинаковые параметры, но различаются цветом и упаковкой
