Металлорукав Р3-ЦХ100 (5 м/уп.) | zeta42426 ЗЭТАРУС (Завод электротехнической арматуры)

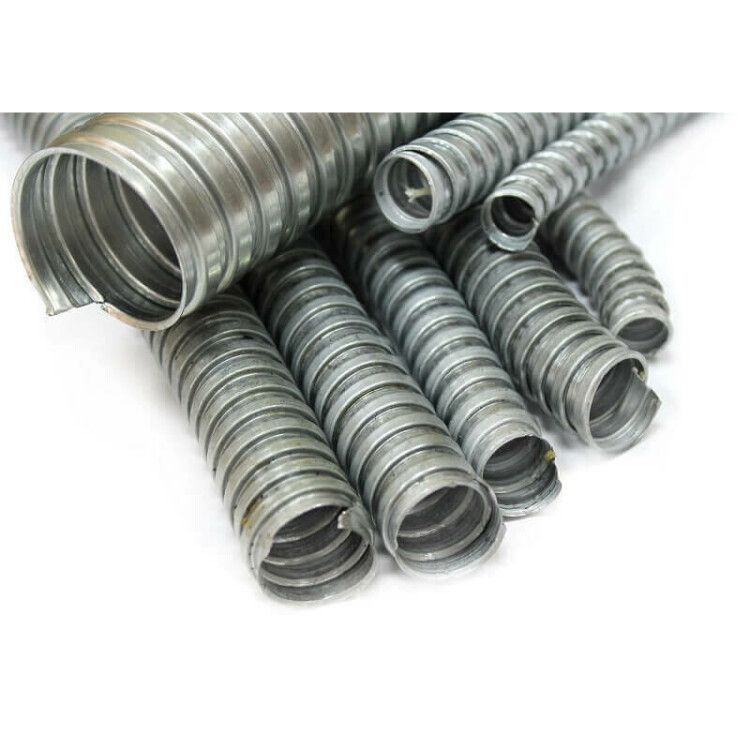

Металлорукав Р3-ЦХ 100 мм, длина 5 м, без протяжки - гибкая металлическая защита для кабелей и проводов в условиях высокой запыленности и агрессивной среды. Произведённый компанией ЗЭТА Новосибирск, этот металлорукав подходит для прокладки в системах вентиляции, на конвейерах и в промышленном оборудовании, где важна механическая прочность, но не требуется полная герметизация.

Назначение и область применения

Металлорукав Р3-ЦХ 100 мм, длина 5 м, без протяжки предназначен для защиты кабельных трасс от механических повреждений, пыли и мелких частиц. Он используется там, где необходима жесткая, но гибкая оболочка - например, на производственных линиях, в цехах с большим количеством пыли, в системах воздушного транспорта сыпучих материалов. Уплотнение из специальных нитей снижает проникновение пыли внутрь, но не обеспечивает герметичность, поэтому он не подходит для сред с жидкостями, паром или давлением.

Технические характеристики

• Наружный диаметр: 100 мм
• Внутренний диаметр: 98 мм - позволяет пропускать кабели с внешним диаметром до 90–95 мм
• Длина: 5 метров - стандартная длина одного участка, можно соединять несколько элементов
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и слегка влажных средах
• Степень защиты IP40 - защита от твердых предметов более 1 мм, но не от воды и пыли в виде оседающих частиц
• Температурный диапазон: от –40 C до +100 C - подходит для холодных складов и нагреваемых зон
• Разрывное усилие: 250 Н - выдерживает нагрузку до 25 кг при растяжении
• Статический радиус изгиба: 300 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Цвет: серый - соответствует цвету оцинкованной стали
• Уплотнение: специальные нити - задерживают крупную пыль, не обеспечивают герметичность

Совместимость и монтаж

Металлорукав Р3-ЦХ 100 мм, длина 5 м, без протяжки не имеет встроенной протяжки - для прокладки кабелей потребуется использовать штангу, веревку или другой способ затяжки. Подходит для крепления через хомуты, опоры или кронштейны. Для соединения нескольких секций используйте совместимые муфты или переходники с таким же диаметром. Не рекомендуется перегибать его менее чем на 300 мм - это может вызвать деформацию спирали и потерю прочности.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в промышленных условиях. Степень защиты IP40 указывает на соответствие ГОСТ 14254, но не является взрывозащитой или водонепроницаемостью. Применение в помещениях с повышенной влажностью требует дополнительной защиты от конденсата и коррозии.

Преимущества

• Высокая механическая прочность благодаря стальной спирали
• Устойчивость к температурным перепадам - работает в суровых климатических условиях
• Защита от крупной пыли и механических ударов
• Легко гнётся в пределах радиуса 300 мм - удобен для маршрутов с изгибами
• Оцинкованное покрытие продлевает срок службы в сравнении с обычной сталью

Ограничения применения

• Не предназначена для использования в средах с жидкостями, маслом, паром - уплотнение не герметично
• Не подходит для мест с постоянным давлением или вакуумом
• IP40 не защищает от пыли в виде тонкодисперсных частиц - не заменяет герметичные рукава
• Не следует применять в условиях сильной вибрации без дополнительной фиксации каждые 0,5–1 м
• При температурах выше 100 C возможна потеря прочности материала

Примеры использования

• Защита силовых кабелей на конвейере в пищевой промышленности
• Прокладка кабелей управления в цехах с металлообработкой - где летят стружка и пыль
• Обвязка воздуховодов в системах вентиляции для защиты проводов от попадания пыли
• Перемещение кабелей между станками в автоматизированных линиях

Практические советы

• При выборе длины учтите, что 5 метров - это одна секция; для длинных трасс соединяйте несколько металлорукавов Р3-ЦХ 100 мм, длина 5 м, без протяжки с помощью подходящих фланцев
• Перед монтажом проверьте внутренний диаметр 98 мм - убедитесь, что кабель с оболочкой помещается свободно, без натяга
• Для лучшей фиксации используйте пластиковые или стальные хомуты с шагом не более 1 метра
• Не применяйте в качестве основной тросовой системы - разрывное усилие 250 Н недостаточно для подвески тяжелых объектов
• При работе в условиях частой влажности периодически проверяйте состояние оцинковки - при появлении белого налета (коррозии) замените участок
