Металлорукав Р3-Ц 100 d100мм без протяжки (уп.5м) ГОФРОМАТИК zeta42528 ЗЭТА

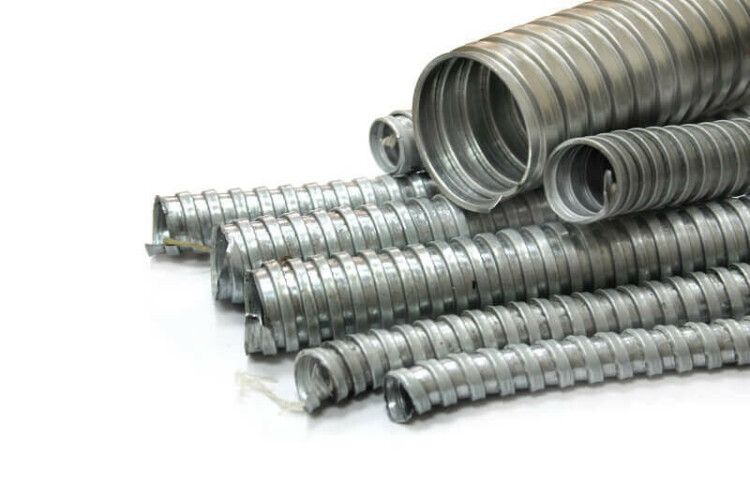

Металлорукав Р3-Ц100 от ЗЭТА Новосибирск (артикул zeta42528) - гибкая металлическая защита для кабелей и проводов в условиях повышенной механической нагрузки. Подходит для прокладки в промышленных помещениях, на станках, конвейерах и в местах с риском повреждения изоляции.

Назначение и область применения

Металлорукав Р3-Ц100 используется для физической защиты кабелей, проводов и линий связи от перегибов, передавливания, порезов, ударов и истирания. Особенно эффективен там, где есть движущиеся элементы, вибрация или доступ посторонних предметов. Благодаря способности работать при температуре до +300 C, подходит для установки рядом с нагревательным оборудованием. При подключении к системе защитного заземления снижает уровень электромагнитных помех, что важно для чувствительной аппаратуры.

Технические характеристики

• Номинальный диаметр: 100 мм (внутренний диаметр - 98 мм, внешний - 105 мм)
• Длина: 5 метров
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных средах
• Степень защиты IP40: предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды и пыли в виде оседающего порошка
• Температура эксплуатации: от –40 C до +300 C
• Статический радиус изгиба: 300 мм - минимальный допустимый радиус при стационарном изгибе
• Разрывное усилие: 250 Н - выдерживает небольшие растягивающие нагрузки, но не предназначена для подвески веса
• Гибкость: позволяет выполнять изгибы без потери целостности, но требует соблюдения радиуса изгиба
• Уплотнение: отсутствует - требуется дополнительная герметизация на концах при необходимости
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-Ц100 совместим со всеми кабелями и трубками, имеющими наружный диаметр до 90–95 мм. Для фиксации используются хомуты, муфты или специальные переходники. Концы рукава необходимо закрывать пластиковыми или металлическими колпачками - без них внутрь попадает пыль и влага. Монтаж возможен как горизонтально, так и вертикально, но не рекомендуется использовать как несущую конструкцию. Электроизоляционные свойства позволяют применять его в цепях до 1000 В, однако он не заменяет изолирующий слой кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и имеет сертификат соответствия на безопасность электротехнических изделий. Обеспечивает защиту от механических повреждений, но не является средством против возгорания. Не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая прочность на сдавливание благодаря плотной оцинкованной спирали
• Широкий температурный диапазон - работает даже в холодильных камерах и около печей
• Не деформируется при многократных изгибах в рамках допустимого радиуса
• Легко режется обычными ножницами по металлу
• Подходит для заземления - снижает ЭМИ при правильном подключении

Ограничения применения

• Не защищён от брызг и струй воды - IP40 недостаточно для улицы или сырых помещений
• Не рассчитан на подвеску - нельзя использовать как канат или трос
• Без уплотнений - требует самостоятельной герметизации входов/выходов
• Не подходит для частых динамических изгибов (например, в мобильных механизмах)
• Не следует применять в агрессивных химических средах - оцинковка может разрушаться при контакте с кислотами

Примеры использования

• Защита силовых кабелей на промышленных станках с ЧПУ
• Прокладка сигнальных линий между пультами управления и датчиками на конвейере
• Обводка кабелей вокруг тепловых агрегатов (печи, сушилки)
• Монтаж в шкафах распределительных устройств, где нужна жесткая защита от случайных ударов

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был минимум на 5–10 мм больше суммарного наружного диаметра всех укладываемых кабелей
• При изгибе используйте шаблон с радиусом не менее 300 мм - меньший угол вызывает деформацию и потерю прочности
• На обоих концах обязательно установите термоусадочные или металлические заглушки - они предотвращают попадание мусора и обеспечивают плавный выход кабеля
• Для заземления подсоединяйте металлорукав к контуру заземления медным проводом сечением не менее 4 мм2
• При длительной эксплуатации в пыльных условиях периодически очищайте поверхность - скопление пыли внутри может привести к перегреву
