НГ 50 d50мм без протяжки черн (уп.10м) ГОФРОМАТИК zeta42816 Металлорукав в ПВХ изоляции МПГ ЗЭТА

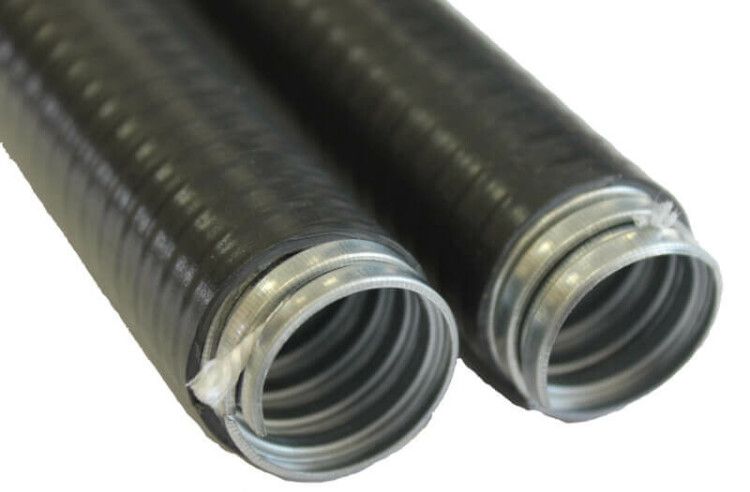

Металлорукав в поливинилхлоридной изоляции МПГ НГ 50 диаметр 50 мм толстостенный черный 10 метров в упаковке - это герметичный, не поддерживающий горение рукав из оцинкованной стали с усиленным ПВХ-покрытием, предназначенный для защиты кабелей в сложных условиях: высоких механических нагрузках, вибрациях, влажности и перепадах температур. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta42816 для надежной прокладки проводки в промышленных объектах.

Назначение и область применения

Металлорукав в поливинилхлоридной изоляции МПГ НГ 50 диаметр 50 мм толстостенный черный 10 метров в упаковке используется для защиты электрических кабелей и проводов на участках трасс, где требуется изгиб, высокая механическая прочность и защита от внешних факторов. Подходит для установки в цехах, на элеваторах, в системах автоматизации, на конвейерах, в местах с частыми вибрациями и повышенной влажностью. Применяется там, где обычные кабельные каналы недостаточно защищены или жестки.

Технические характеристики

• Наружный диаметр: 55 мм
• Внутренний диаметр: 48 мм - позволяет пропускать кабели с суммарным сечением до 90–100 мм2
• Длина: 10 метров в одной упаковке
• Материал корпуса: оцинкованная сталь (тип Р3-Ц)
• Изоляция: плотное поливинилхлоридное (ПВХ) покрытие
• Степень защиты: IP65 - полностью защищен от пыли и струй воды под давлением
• Температура эксплуатации: от –40 C до +70 C
• Разрывное усилие: 1000 Н - выдерживает значительные механические нагрузки
• Статический радиус изгиба: 200 мм - минимальный допустимый радиус при фиксированном изгибе
• Цвет: черный
• Уплотнение: специальные синтетические нити внутри оплетки обеспечивают герметичность

Совместимость и монтаж

Металлорукав в поливинилхлоридной изоляции МПГ НГ 50 диаметр 50 мм толстостенный черный 10 метров в упаковке совместим со стандартными фитингами и муфтами для металлорукавов диаметром 50 мм. Для монтажа используйте компрессионные зажимы и переходники с резьбой G½" или G¾". Учитывайте, что внутренний диаметр 48 мм требует проверки диаметра кабеля перед протяжкой - не рекомендуется заполнение более чем на 40% сечения рукава. Гибкость позволяет прокладывать трассы с поворотами, но не следует перегибать ниже указанного радиуса 200 мм - это снижает срок службы и нарушает герметичность.

Безопасность и стандарты

ПВХ-изоляция не поддерживает горение, соответствует требованиям пожарной безопасности для помещений с повышенной опасностью. Степень защиты IP65 гарантирует безопасную работу в условиях пыли и брызг воды. Температурный диапазон –40…+70 C позволяет использовать изделие в холодильных камерах, на открытых площадках и в неотапливаемых помещениях. Производитель заявляет возможность эксплуатации до –60 C, однако официально сертифицирован лишь диапазон –40…+70 C - для экстремальных условий необходимо согласование с проектом.

Преимущества

• Высокая механическая прочность благодаря толстостенной стальной оплетке
• Защита от влаги, пыли и химических веществ благодаря сплошному ПВХ-покрытию
• Не поддерживает горение - безопасен в зонах с риском возгорания
• Гибкость при сохранении формы - легко адаптируется к контурам оборудования
• Уплотненные нити предотвращают попадание влаги внутрь даже при длительной эксплуатации
• Черный цвет улучшает устойчивость к УФ-излучению при использовании на открытом воздухе

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/68
• Не рассчитан на динамические изгибы (частые движения) - только статическая прокладка
• Максимальная рабочая температура +70 C; при нагреве выше этого значения ПВХ теряет форму
• Не рекомендован для использования в контакте с растворителями, маслами и агрессивными химикатами - ПВХ может размягчиться
• При монтаже нельзя перегибать меньше 200 мм - это вызывает деформацию и потерю герметичности

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности
• Прокладка кабелей управления в металлических корпусах станков с ЧПУ
• Подключение датчиков и исполнительных механизмов в сырых цехах с мойкой оборудования
• Электроснабжение освещения на открытых площадках с перепадами температур
• Прокладка кабелей между зданиями через технологические проходы с возможностью вибраций

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 48 мм подходил под диаметр ваших кабелей - лучше оставлять 20–30% свободного объема для теплоотвода и будущего обслуживания
• При необходимости резки используйте ножницы по металлу - после реза обязательно закройте торец пластиковым колпачком или термоусадкой, чтобы не нарушить IP65
• Для длинных трасс с несколькими изгибами распределите нагрузку - не забудьте закрепить рукав каждые 1–1,5 метра
• При работе в условиях низких температур (ниже –30 C) согрейте рукав перед изгибом - материал становится менее эластичным
• Артикул zeta42816 от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно заменить при необходимости, но проверяйте точные размеры
