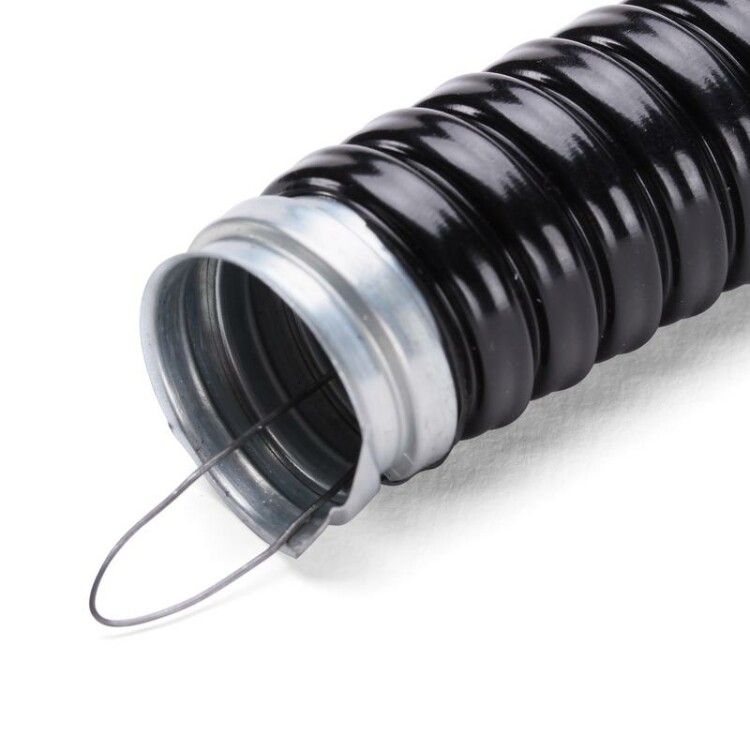

Металлорукав герметичный в ПВХ-изоляции МРПИнг 50 с протяжкой | 65025 Fortisflex КВТ

Металлорукав МРПИнг 50 с протяжкой от Fortisflex - гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 65025 сочетает прочную оцинкованную сталь, ПВХ-защиту и встроенную протяжку, что делает его удобным решением для сложных монтажных задач.

Назначение и область применения

Металлорукав МРПИнг 50 с протяжкой предназначен для прокладки силовых и контрольных кабелей в местах, где требуется защита от механических ударов, влаги, пыли и химических воздействий. Подходит как для открытой, так и для скрытой проводки внутри зданий и на улице.

• Прокладка кабелей в системах вентиляции, кондиционирования и отопления
• Защита проводов на производственных линиях, конвейерах, станках
• Передача сигналов и питания в агрессивных средах - например, на объектах с сыпучими материалами или высокой запылённостью
• Использование в помещениях с повышенной влажностью и на открытом воздухе

Технические характеристики

• Наружный диаметр: 58,7 мм - позволяет пропускать кабели большого сечения, совместим с крупными фитингами
• Материал корпуса: оцинкованная стальная лента - обеспечивает долговечность и устойчивость к коррозии
• Покрытие: самозатухающий ПВХ - предотвращает распространение пламени, не выделяет токсичных паров при нагреве
• Степень защиты IP65: полная защита от пыли и струй воды под давлением - подходит для внешних установок и влажных помещений
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях, включая холодные регионы
• Статический радиус изгиба: 200 мм - минимальный допустимый радиус изгиба при постоянном положении
• Разрывное усилие: 1050 Н - выдерживает значительные механические нагрузки
• Цвет: черный - маскирует загрязнения, устойчив к УФ-излучению
• Протяжка: стальная проволока внутри рукава - упрощает затяжку кабелей при монтаже
• Электроизоляционные свойства: защита от поражения током - не требует дополнительной изоляции при контакте с металлическими конструкциями

Совместимость и монтаж

Металлорукав МРПИнг 50 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Все соединения обеспечивают сохранение степени защиты IP65.

Для монтажа рекомендуется температура не ниже –5 C - при более низких значениях ПВХ-покрытие становится хрупким и может треснуть при изгибе. Гибкость рукава позволяет выполнять повороты без специальных компенсаторов, но соблюдайте минимальный радиус изгиба 200 мм.

Протяжка уже встроена - достаточно закрепить один конец рукава, продеть кабель через протяжку и потянуть её с другой стороны. Это экономит время и исключает необходимость вводить отдельные зонды.

Безопасность и стандарты

• Соответствует требованиям IP65 - защита от пыли и водяных струй
• ПВХ-покрытие соответствует нормам самозатухания - не поддерживает горение
• Уровень защиты от ударов IK07 - выдерживает удары энергой до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Не содержит свинца и других токсичных добавок - безопасен для жилых и общественных зданий

Преимущества

• Встроенная протяжка снижает трудозатраты при прокладке кабелей
• Оцинкованная сталь + ПВХ = двойная защита от коррозии и механических повреждений
• Высокая гибкость позволяет проходить сложные маршруты без дополнительных элементов
• Устойчивость к УФ-излучению - не теряет цвет и эластичность на солнце
• Электроизоляционные свойства позволяют использовать рукав даже рядом с токоведущими частями без риска пробоя

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/IP68
• Не следует применять при температурах ниже –40 C - материал становится слишком хрупким
• Отсутствие уплотнений на торцах - необходимо использовать фитинги с уплотнителем для герметизации входов/выходов
• Не рекомендован для прокладки в местах с постоянным динамическим изгибом - только статические изгибы с радиусом ≥200 мм
• Не подходит для передачи жидкостей или газов - только для кабелей и проводов

Примеры использования

• Прокладка кабелей управления между пультом и насосной станцией на улице
• Защита сигнальных проводов в системе вентиляции цеха с высокой запыленностью
• Монтаж кабелей освещения в холодильных камерах - выдерживает низкие температуры
• Подключение датчиков на конвейере с возможностью частых перемещений оборудования

Практические советы

• При монтаже в холодную погоду (ниже –5 C) согрейте рукав в помещении хотя бы 1–2 часа перед работой
• Проверьте посадочный диаметр фитинга - он должен точно соответствовать наружному диаметру 58,7 мм
• Не перегибайте рукав резко - используйте шаблон с радиусом 200 мм для контроля изгиба
• После прокладки кабеля закрепите концы рукава с помощью фитингов - это предотвратит попадание пыли и влаги
• Для длинных участков (>10 м) учитывайте вес кабеля - протяжка рассчитана на легкие и средние нагрузки; тяжёлые кабели лучше тянуть с двух сторон
