Металлорукав Р3-ЦПнг-LS 50 с протяжкой (уп.15м) Fortisflex 76652 КВТ

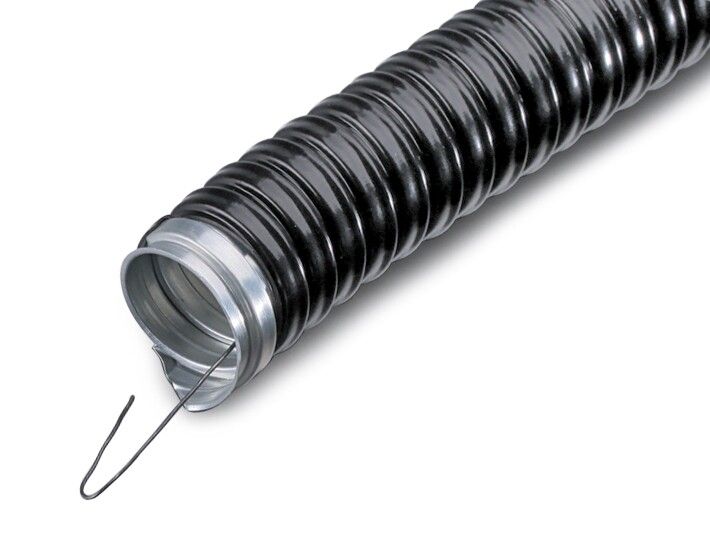

Металлорукав Р3-ЦПнг-LS 50 с протяжкой 15 м от Fortisflex - это гибкий, защищённый металлический канал с ПВХ-оболочкой, предназначенный для безопасной прокладки кабелей в условиях повышенной механической нагрузки и воздействия окружающей среды. Артикул 76652 соответствует серии металлорукавов Р3-ЦПнг-LS и рассчитан на работу в сложных условиях - от холодных улиц до промышленных цехов.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 50 с протяжкой 15 м используется для организации скрытой и открытой проводки кабелей и проводов. Он защищает электрические линии от механических повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в помещениях и на улице, в том числе в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Применяется на заводах, в энергообъектах, на объектах ЖКХ и в инфраструктуре.

Технические характеристики

• Длина бухты: 15 метров - позволяет выполнять длинные трассы без соединений.
• Наружный диаметр: 58,7 мм - совместим с крупногабаритными кабелями и фитингами.
• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость.
• Оболочка: самозатухающий ПВХ с пониженным газо- и дымовыделением (LS) - не поддерживает горение, снижает риск распространения пламени.
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления.
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см).
• Диапазон температур: от –40 C до +75 C - работает в суровых климатических условиях.
• Статический радиус изгиба: 200 мм - минимальный допустимый радиус изгиба при постоянном положении.
• Разрывное усилие: 1050 Н - способен выдерживать значительные осевые нагрузки.
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце.
• Протяжка: стальная проволока внутри - облегчает затяжку кабелей при монтаже.
• Электроизоляция: материал оболочки имеет электроизоляционные свойства - предотвращает случайное замыкание на корпус.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 50 с протяжкой 15 м совместим с фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ. Для надёжного соединения используйте фитинги того же производителя - они обеспечивают сохранение степени защиты IP65.

Монтаж возможен при температуре выше –5 C. Ниже этой отметки ПВХ-оболочка становится хрупкой - риск растрескивания увеличивается. Гибкость конструкции позволяет делать повороты под углом до 90° без специальных компенсаторов. Протяжка позволяет легко втянуть кабели через всю длину рукава - особенно удобно при скрытой прокладке в каналах или перегородках.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах с аналогичными нормами.
• ПВХ-оболочка не поддерживает горение - соответствует классу негорючести LS (Low Smoke).
• Защита от поражения электрическим током обеспечивается благодаря изоляционному слою и герметичности.
• Не содержит свинца и других токсичных добавок - безопасна для людей и экологии.

Преимущества

• Высокая механическая прочность - защищает кабели от давления, сдавливания и ударов.
• Устойчивость к химикатам - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами.
• Долговечность - оцинкованная сталь не ржавеет даже во влажной среде.
• Лёгкость монтажа - наличие протяжки исключает необходимость использовать отдельные тянущие устройства.
• Устойчивость к УФ - не теряет цвет и эластичность на солнце, подходит для наружной установки.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP65 не гарантирует герметичность при длительном контакте с жидкостью.
• Отсутствие уплотнений на торцах - требует обязательной герметизации при помощи фитингов или термоусадочных колец при выходе кабеля.
• Монтаж невозможен при температуре ниже –5 C - хрупкость ПВХ повышает риск повреждения.
• Не рекомендован для прокладки в местах с частыми динамическими изгибами - статический радиус изгиба 200 мм не является допустимым для движения или вибраций.

Примеры использования

• Прокладка силового кабеля от распределительного щита к станку на производстве.
• Защита кабелей управления в системах вентиляции на крыше здания.
• Передача сигналов между контроллерами в холодильных камерах при температуре –30 C.
• Использование в пищевой промышленности - устойчив к мойкам и чистящим средствам.
• Подключение оборудования в зонах с риском попадания масла или растворителей.

Практические советы

• При выборе длины учтите запас на изгибы и соединения - 15 метров - оптимальная бухта для большинства трасс, но не забудьте про потери на повороты.
• Всегда закрывайте концы рукава фитингами Fortisflex - иначе IP65 будет нарушен, и внутрь попадёт пыль/влага.
• Для многожильных кабелей проверьте внешний диаметр - он должен быть меньше внутреннего просвета рукава (приблизительно 50–52 мм).
• При прокладке в бетонных каналах используйте протяжку как ориентир - она позволит найти место входа кабеля после заливки.
• Не применяйте этот металлорукав вместо гофры для слаботочных сетей - его жесткость и размер делают его избыточным для таких задач.
