Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-50 протяжкой - 77880 КВТ

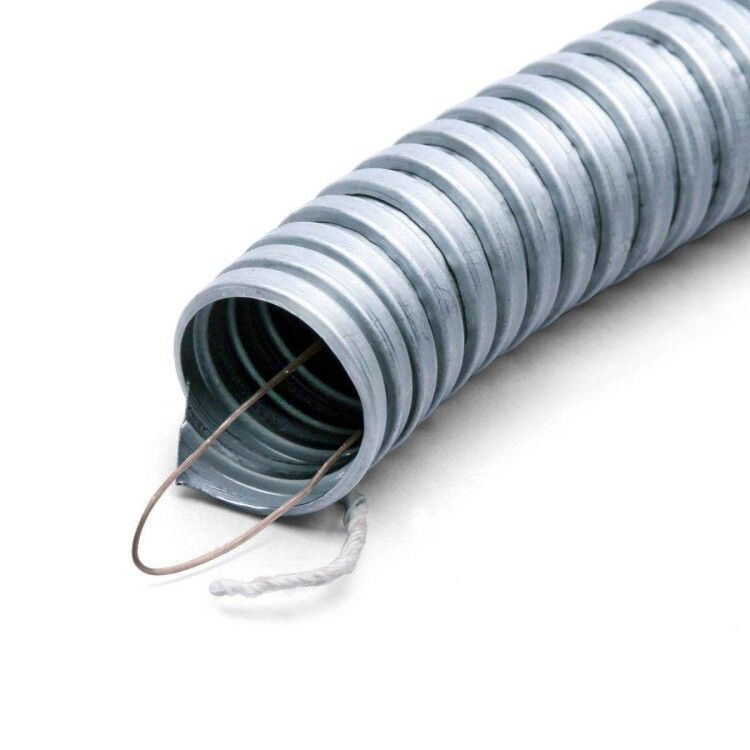

Металлорукав РЗ-ЦХ 50 с протяжкой от Fortisflex и КВТ - это гибкий металлический рукав с оцинкованной стальной оболочкой и встроенной протяжкой для удобного проведения кабелей. Подходит для скрытой и открытой прокладки в условиях повышенной механической нагрузки, температурных перепадов и воздействия агрессивных сред.

Назначение и область применения

Металлорукав РЗ-ЦХ 50 с протяжкой предназначен для защиты кабелей и проводов от механических повреждений, вибраций и внешних воздействий. Применяется в промышленных системах управления, на станках, конвейерах, в распределительных щитах и других местах, где требуется надежная защита проводки. Подходит как для внутренней, так и для наружной установки благодаря устойчивости к температурным колебаниям и химическим веществам.

Технические характеристики

• Наружный диаметр: 58,7 мм
• Длина бухты: 15 метров
• Материал корпуса: оцинкованная стальная лента
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Температура эксплуатации: от –40 C до +120 C
• Статический радиус изгиба: 200 мм - минимальный допустимый радиус изгиба при постоянной установке
• Разрывное усилие: 650 Н - способен выдерживать значительную осевую нагрузку
• Уплотнение: хлопчатобумажная нить - герметизирует торцы рукава, предотвращает попадание пыли и мелкого мусора
• Электрические свойства: проводящие - обеспечивает заземление через корпус
• Цвет: металлик
• Обшивка: отсутствует - внешняя поверхность представляет собой голую оцинкованную спираль

Совместимость и монтаж

Металлорукав РЗ-ЦХ 50 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Встроенная протяжка позволяет легко затянуть кабель или провода внутри рукава без дополнительных инструментов. Для монтажа используйте подходящие зажимы или крепления с посадочным диаметром 58–60 мм. Не рекомендуется перегибать рукав меньше чем на 200 мм радиуса - это снижает прочность и срок службы.

Безопасность и стандарты

Изделие соответствует требованиям по защите от механических ударов (IK07) и пылевому воздействию (IP40). Оцинкованное покрытие препятствует коррозии, что увеличивает долговечность в помещениях с повышенной влажностью. Электропроводящий корпус обеспечивает единое потенциальное заземление всей системы, что важно для безопасности в промышленных сетях.

Преимущества

• Встроенная протяжка ускоряет прокладку кабелей и исключает необходимость в дополнительных инструментах
• Высокая гибкость позволяет проходить сложные маршруты без жестких переходов
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам делает его пригодным для работы в цехах и на производствах
• Широкий диапазон рабочих температур (-40…+120 C) позволяет использовать в холодильных камерах и рядом с нагревательными элементами
• Проводящие свойства обеспечивают эффективное заземление без дополнительных проводников

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного контакта с водой - степень защиты IP40 не обеспечивает гидроизоляцию
• Не следует применять там, где возможна агрессивная химическая среда (концентрированные кислоты, растворители)
• Не рекомендован для частого динамического изгиба - статический радиус изгиба 200 мм не гарантирует долговечность при многократных движениях
• Отсутствие внешней обшивки требует осторожного обращения при транспортировке и монтаже - риск повреждения спирали выше, чем у изделий с пластиковой оплеткой

Примеры использования

• Защита силовых кабелей на автоматических линиях сборки
• Прокладка сигнальных проводов между станками и пультами управления
• Монтаж проводки в распределительных шкафах с ограниченным пространством
• Подключение оборудования в пищевой и химической промышленности, где есть контакт с маслом и легкими реагентами
• Наружная прокладка в закрытых коробах или эстакадах при условии защиты от осадков

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был достаточным для всех помещаемых кабелей - суммарный диаметр проводов не должен превышать 70% внутреннего объема
• Используйте термоусадочные трубки или специальные заглушки на концах рукава для усиления герметизации, особенно если требуется защита от пыли
• При использовании с фитингами Fortisflex убедитесь, что они имеют одинаковый тип резьбы и диаметр входа
• Не перетягивайте кабель при протяжке - равномерное движение продлит срок службы как рукава, так и изоляции проводов
• Храните бухты в сухом месте, избегая длительного воздействия прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может ослабить уплотнение
