Металлорукав Р3-ЦХ 50 (20 м/уп.) с протяжкой | zeta42460 ГОФРОМАТИК ЗЭТА

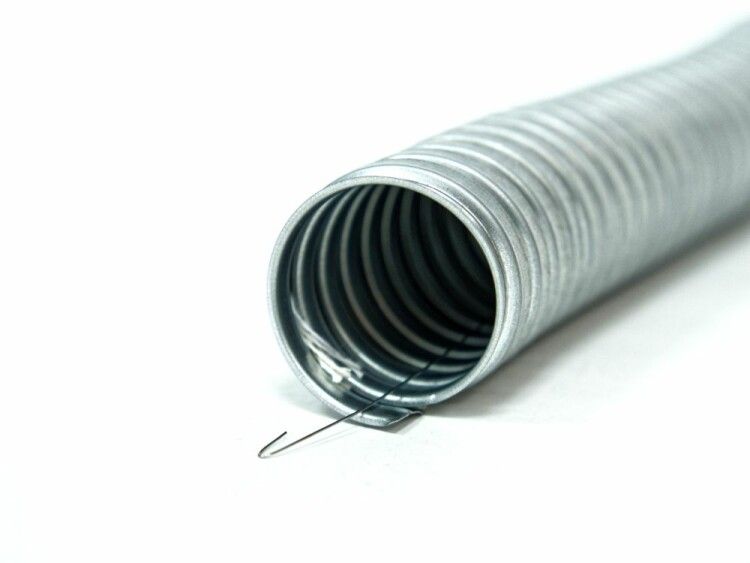

Металлорукав Р3-ЦХ 50 d50мм с протяжкой (20 м/уп.) от ЗЭТА Новосибирск - это негерметичный металлический рукав из горячеоцинкованной стали, предназначенный для механической защиты кабелей в жестких и подвижных трассах. Протяжка упрощает прокладку проводов, а длина бухты 20 метров позволяет минимизировать стыки на длинных участках.

Назначение и область применения

Металлорукав Р3-ЦХ 50 d50мм с протяжкой (20 м/уп.) используется для защиты кабелей от механических повреждений, истирания и внешних воздействий в местах прокладки внутри труб, каналов, коробов и других защищенных конструкциях. Подходит для электрических и слаботочных сетей - например, для питания станков, конвейеров, автоматических линий, щитового оборудования. Не предназначен для открытой прокладки или сред с высокой влажностью, агрессивными парями или риском попадания воды.

Технические характеристики

• Тип изделия: металлорукав
• Материал: сталь горячеоцинкованная - обеспечивает коррозионную стойкость в помещениях с нормальной влажностью
• Наружный диаметр: 54,2 мм
• Внутренний диаметр: 48 мм - позволяет пропускать кабели до 48 мм в суммарном сечении
• Длина бухты: 20 м - удобна для прокладки на значительных расстояниях без частых соединений
• Степень защиты IP40 - предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды и пыли в виде оседающего порошка
• Обшивка: отсутствует - снижает вес и стоимость, но требует дополнительной защиты при использовании в запыленных зонах
• Наличие протяжки: да - стальная проволока внутри рукава для легкой затяжки кабелей

Совместимость и монтаж

Металлорукав Р3-ЦХ 50 d50мм с протяжкой (20 м/уп.) совместим с фитингами и муфтами, рассчитанными на наружный диаметр 54–55 мм. Для монтажа используйте специальные зажимы или хомутики, чтобы закрепить рукав на опорах. Протяжка позволяет легко втянуть кабель через всю длину - достаточно прикрепить ее к концу провода и потянуть. Не рекомендуется перегибать рукав радиусом менее 10×диаметра (т.е. менее 540 мм), чтобы не повредить внутреннюю структуру.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). IP40 гарантирует безопасность от контакта с твердыми предметами, что важно при обслуживании оборудования. Однако из-за отсутствия герметизации не допускается использование во взрывоопасных, влажных или outdoor-средах.

Преимущества

• Высокая прочность на сдавливание и удар - благодаря стальному плетению
• Гибкость - позволяет прокладывать трассы с изгибами без дополнительных переходников
• Протяжка ускоряет монтаж - экономит время при прокладке кабелей
• Цинковое покрытие - продлевает срок службы в сухих и умеренно агрессивных средах
• Длина 20 м - снижает количество стыков и точек отказа

Ограничения применения

• Не подходит для наружной установки - отсутствует водо- и пылезащита выше IP40
• Не использовать в помещениях с постоянным контактом с водой, маслом, кислотами
• Не применять в зонах с высокой запыленностью - без обшивки пыль может проникать внутрь
• Не заменяет кабель-каналы или пластиковые гофры в системах с требованием IP65+
• Не рекомендован для частых изгибов под углом более 90° - возможна деформация спирали

Примеры использования

• Защита силовых кабелей от пульта управления до двигателя на конвейере
• Прокладка сигнальных проводов между станком и ШАУ в цеху
• Переход кабеля из распределительного щита в технологический канал
• Монтаж кабелей в подвижных элементах машин, где требуется гибкость и защита от истирания

Практические советы

• Перед монтажом проверьте внутренний диаметр 48 мм - убедитесь, что сумма наружных диаметров всех кабелей не превышает этого значения
• При необходимости удлинения используйте муфты с тем же наружным диаметром - не сваривайте и не скручивайте рукава
• Для работы в запыленных зонах наденьте поверх рукава термоусадочную трубку или используйте аналог с обшивкой
• При резке используйте болгарку с диском по металлу - после резки удалите острые края, чтобы не повредить изоляцию кабеля
• Храните бухты в сухом месте - даже цинковое покрытие может окисляться при длительном контакте с влагой
