НГ LS 22 (50 м/уп.) черный | zeta44106 ЗЭТАРУС (Завод электротехнической арматуры) Металлорукав в ПВХ изоляции МРПИ

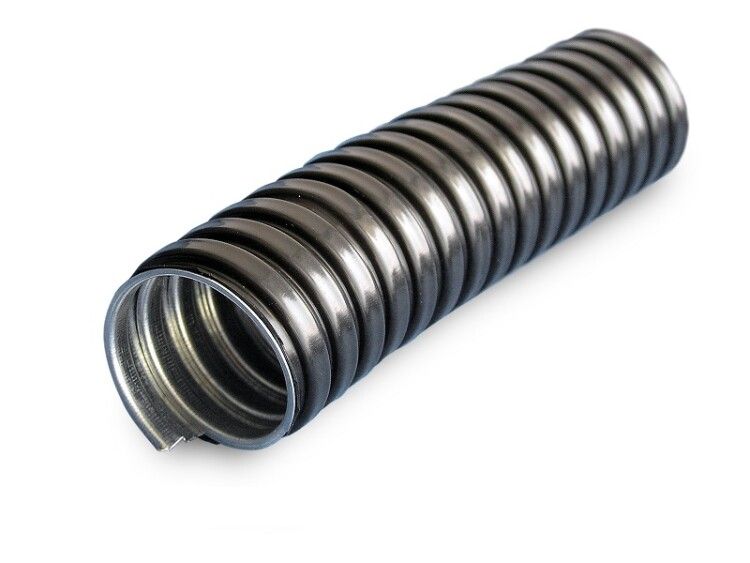

Металлорукав в ПВХ изоляции МРПИ НГ LS 22 d22 мм без протяжки черный (50 м/уп.) от ЗЭТА Новосибирск - это герметичный, не поддерживающий горения рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для защиты кабелей на сложных маршрутах с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ LS 22 d22 мм без протяжки черный (50 м/уп.) используется для прокладки силовых и контрольных кабелей там, где требуется защита от механических повреждений, влаги, химических веществ и возгорания. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на станциях, конвейерах, в системах автоматизации и на объектах с жесткими нормами пожарной безопасности.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при нагрузках.
• Наружный диаметр: 25 мм - позволяет легко проходить через стандартные крепления и муфты.
• Внутренний диаметр: 20,7 мм - достаточен для прокладки нескольких кабелей малого и среднего сечения.
• Оболочка: поливинилхлорид (ПВХ) с низким выделением дыма (LS) и без поддержания горения (НГ) - снижает риск распространения пламени и токсичности продуктов горения.
• Степень защиты IP67: полностью защищен от пыли и временного погружения в воду до 1 метра на 30 минут.
• Температурный диапазон: от –40 C до +90 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые зоны оборудования.
• Разрывное усилие: 500 Н - способен выдерживать значительные механические нагрузки без разрыва.
• Статический радиус изгиба: 66 мм - минимальный допустимый радиус изгиба при фиксированном положении; соблюдение этого параметра предотвращает деформацию.
• Длина бухты: 50 м - оптимальна для крупных проектов, минимизирует количество соединений.
• Цвет: черный - маскирует загрязнения, соответствует промышленным стандартам эстетики.
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ LS 22 d22 мм без протяжки черный (50 м/уп.) совместим с фланцевыми, резьбовыми и компрессионными соединителями, подходящими по наружному диаметру 25 мм. Для монтажа используйте специальные зажимы или хомутики с шагом не более 1–1,5 м. Учитывайте, что внутри рукава нет протяжки - для прокладки кабеля потребуется использовать штангу или ленту. Концы рукава необходимо герметизировать самостоятельно, например, термосклеивающимися колпачками или герметиками, чтобы сохранить степень защиты IP67.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ LS 22 d22 мм без протяжки черный (50 м/уп.) соответствует требованиям к материалам с низким дымообразованием и самозатуханием. Оболочка ПВХ НГ LS снижает опасность распространения огня и выделения ядовитых газов при возгорании, что делает его пригодным для использования в закрытых помещениях, метро, тоннелях, медицинских учреждениях и других местах с особыми требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность благодаря стальному сердечнику и усиленной ПВХ-оболочке.
• Защита от воды и пыли - идеально для сырых, пыльных и агрессивных сред.
• Не поддерживает горение - безопаснее обычных ПВХ-рукавов при аварийных ситуациях.
• Низкое дымообразование - улучшает видимость и условия эвакуации при пожаре.
• Широкий температурный диапазон - надежен даже в экстремальных условиях.
• Гибкость - позволяет прокладывать трассы с изгибами без дополнительных переходников.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие.
• Отсутствие уплотнения на концах требует дополнительных мер для герметизации - нельзя использовать в качестве готового решения без доработки.
• Не рекомендован для частых циклических изгибов - статический радиус изгиба 66 мм не рассчитан на динамические движения.
• ПВХ-оболочка чувствительна к длительному воздействию прямого UV-излучения - не следует применять на открытом воздухе без защиты от солнца.
• Внутренний диаметр 20,7 мм ограничен - не подходит для кабелей большого сечения (например, 3×185 мм2 и выше).

Примеры использования

• Прокладка кабелей управления между станками на заводе с высокой запыленностью.
• Защита проводов в системах вентиляции, где возможны перепады температур и влага.
• Монтаж сигнализационных линий в подземных тоннелях и каналах.
• Подключение датчиков на технологических линиях с частыми мойками (CIP-процедуры).
• Прокладка кабелей в распределительных щитах с высокими требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (20,7 мм) достаточно для всех кабелей с учетом их наружных размеров и коэффициента заполнения (не более 40%).
• Для продления срока службы в условиях влажности обязательно герметизируйте концы рукава - используйте термоусадочные или резиновые заглушки.
• При изгибе не превышайте радиус 66 мм - иначе есть риск повреждения металлической спирали и потери герметичности.
• При использовании на открытом воздухе - устанавливайте рукав в защитных коробах или направляющих, чтобы избежать старения ПВХ под солнцем.
• При заказе убедитесь, что нужна именно версия без протяжки - наличие протяжки изменяет стоимость и метод прокладки.
• Металлорукав в ПВХ изоляции МРПИ НГ LS 22 d22 мм без протяжки черный (50 м/уп.) от ЗЭТА Новосибирск - один из немногих вариантов, сочетающих НГ, LS и IP67 в одном продукте - выбирайте его, когда важны одновременно безопасность и надежность.
