Металлорукав в ПВХ-изоляции Р3-ЦПнг 60 (10м/уп) | zeta44210 ЗЭТАРУС (Завод электротехнической арматуры)

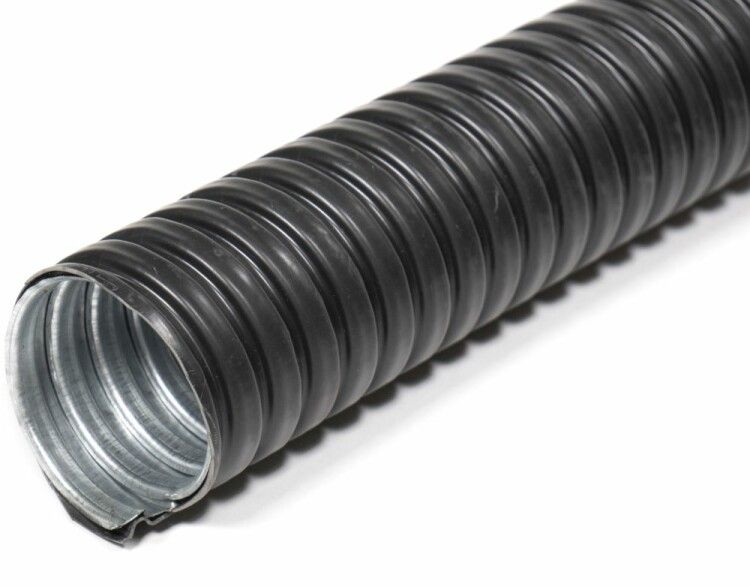

Металлорукав в ПВХ-изоляции Р3-ЦПнг 60 мм, длина 10 м, без протяжки, черный - это герметичный, не поддерживающий горения рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных маршрутах с изгибами. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот тип металлорукава для промышленной электропроводки, где важна механическая защита и безопасность.

Назначение и область применения

Металлорукав в ПВХ-изоляции Р3-ЦПнг 60 мм используется для прокладки силовых и контрольных кабелей там, где требуется изогнутый маршрут - например, вокруг оборудования, через перекрытия или в зонах с высокой нагрузкой. Подходит для установки на заводах, в цехах, на транспорте, в энергообъектах. Его применение допускается во влажных, пыльных и агрессивных средах благодаря защите IP65 и негорючему покрытию.

Технические характеристики

• Наружный диаметр: 60 мм
• Внутренний диаметр: 58 мм - позволяет пропускать кабели сечением до ~240 мм2
• Длина: 10 метров - одна секция, без соединений
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Изоляция: поливинилхлорид (ПВХ) - не поддерживает горение, защищает от влаги и химикатов
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Температурный диапазон: от –40 C до +90 C - работает в суровых условиях
• Разрывное усилие: 500 Н - выдерживает значительную механическую нагрузку
• Статический радиус изгиба: 240 мм - минимальный радиус, при котором можно изгибать рукав без повреждения
• Цвет: черный - маскирует загрязнения, соответствует промышленным стандартам
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах

Совместимость и монтаж

Металлорукав в ПВХ-изоляции Р3-ЦПнг 60 мм совместим с фланцевыми, муфтовыми и переходными элементами того же диаметра. Для монтажа используйте специальные зажимы или хомутики - сам рукав не имеет креплений. Протяжка внутри отсутствует - кабель необходимо заводить вручную или с помощью шнура. Учитывайте внутренний диаметр 58 мм при выборе кабеля: не перегружайте канал более чем на 40% от свободного объема. Концы рукава должны быть закрыты пластиковыми или металлическими колпачками для сохранения степени защиты IP65.

Безопасность и стандарты

Металлорукав в ПВХ-изоляции Р3-ЦПнг 60 мм соответствует требованиям к негорючим материалам (ЦПнг - “не распространяет горение”). ПВХ-оболочка предотвращает возгорание и снижает выделение токсичных веществ при нагреве. Электрическая изоляция обеспечена за счет непроводящего покрытия - риск поражения током минимален даже при повреждении кабеля внутри. Соответствие IP65 гарантирует работу в условиях повышенной влажности и запыленности.

Преимущества

• Высокая механическая прочность - оцинкованная стальная спираль выдерживает давление, удары и сдавливание
• Защита от влаги и пыли - IP65 позволяет использовать в открытых и сырых помещениях
• Не поддерживает горение - безопасен в местах с возможностью возникновения искр или перегрева
• Увеличенная долговечность - ПВХ-покрытие защищает металл от коррозии и химических воздействий
• Гибкость - легко формируется в нужный контур без инструментов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равен IP67/68
• Отсутствие уплотнений на концах - требует дополнительной герметизации при использовании в критичных средах
• Не рекомендован для частых динамических изгибов - статический радиус изгиба 240 мм не рассчитан на постоянное движение
• Не подходит для прокладки в контакте с открытыми источниками пламени - хотя не поддерживает горение, при длительном воздействии температуры выше +90 C ПВХ деформируется

Примеры использования

• Прокладка кабелей питания между станком и распределительным щитом с необходимостью обхода трубопроводов
• Защита сигнальных проводов на конвейерах в пищевой промышленности
• Монтаж кабелей в холодильных камерах - устойчив к низким температурам
• Прокладка в подземных каналах с высокой влажностью и пылью

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 58 мм достаточен для вашего кабеля - особенно если он многожильный или с плотной оплеткой
• Обязательно заделайте оба конца рукава - без этого степень защиты IP65 теряется
• При изгибе соблюдайте минимальный радиус 240 мм - превышение вызывает деформацию спирали
• Для длинных трасс используйте несколько секций - не тяните кабель через всю 10-метровую длину без помощи протяжки
• Храните в сухом месте - хоть ПВХ защищает от влаги, длительное воздействие влаги на сталь может вызвать коррозию на срезах
