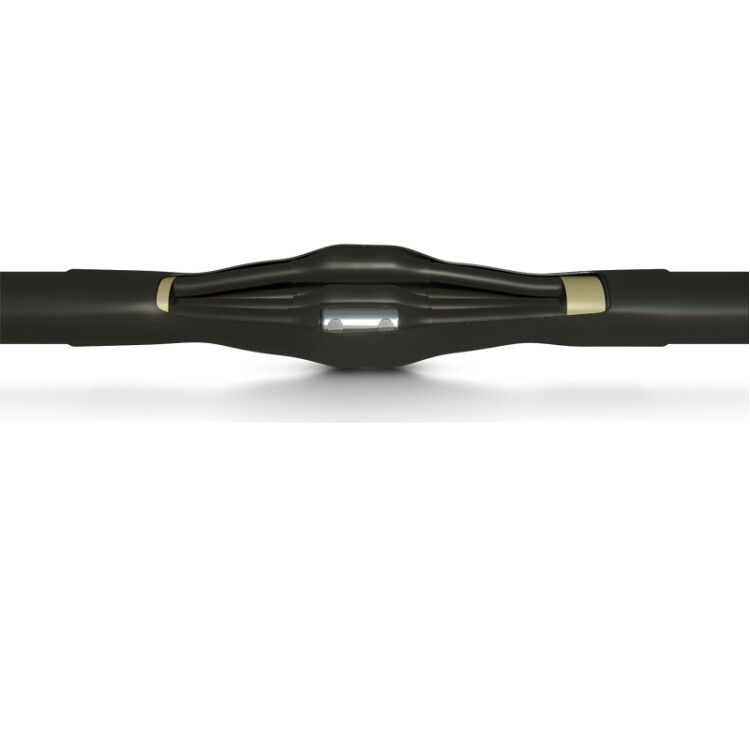

Муфта кабельная соединительная 1кВ 4 ПСТнг-LS-1 (70-120) с соединителями (пластик/ЭПР без брони) ЗЭТАРУС zeta23331

Муфта кабельная соединительная 1кВ 4 ПСТнг-LS-1 (70-120) с соединителями (пластик/ЭПР без брони) от ЗЭТАРУС предназначена для надёжного соединения четырёхжильных силовых кабелей с пластиковой и эластомерной изоляцией без брони. Применяется в подземных и воздушных сетях до 1 кВ, где важны безопасность, герметичность и долгий срок службы.

Назначение и область применения

Муфта используется для соединения кабелей сечением 70–120 мм2, имеющих изоляцию из полиэтилена, этиленпропиленового каучука (ЭПР) или аналогичных материалов. Подходит для установки в траншее, колодцах, на опорах, внутри помещений и на вертикальных участках кабельных трасс. Не требует специальных условий по перепаду высот между концами кабеля. Назначена для постоянной работы в условиях повышенной влажности, перепадов температур и воздействия внешних факторов.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Число жил: 4
• Сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка
• Оболочка: полиолефин
• Изоляция: пластик (полиэтилен)/ЭПР
• Защитное исполнение: нг-LS - не распространяет горение, с низким выделением дыма
• Рабочая температура: от –60 C до +50 C
• Герметизация: за счёт термоплавкого клея внутри усадочных элементов
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта совместима с кабелями типа ПСТ, АПСТ, ПВ, АПВ и другими с аналогичной изоляцией и без металлической брони. Для монтажа используются винтовые соединители с алюминиевыми болтами - они подходят как для алюминиевых, так и для медных жил. Соединители имеют срывные головки, что гарантирует правильную затяжку без необходимости контрольного момента. Установка выполняется путём нагрева термоусадочных трубок газовой горелкой до равномерной усадки. Клей внутри автоматически заполняет все щели, исключая попадание влаги. После остывания муфта сохраняет форму и плотность контакта.

Безопасность и стандарты

Муфта соответствует требованиям к материалам с классом пожаробезопасности нг-LS: не поддерживает горение и минимизирует образование дыма при возгорании. Это делает её пригодной для использования в закрытых помещениях, метро, тоннелях и местах массового скопления людей. Герметизация и электрическая прочность выше 20 кВ/мм обеспечивают безопасную работу даже при максимальных нагрузках в заданном температурном диапазоне.

Преимущества

• Высокая степень защиты IP68 благодаря термоплавкому клею - полностью герметична даже при длительном контакте с водой
• Не требует сварки или пайки - монтаж доступен без сложного оборудования
• Стабильно работает при экстремально низких температурах (до –60 C)
• Срок службы более 25 лет при соблюдении условий эксплуатации
• Легко распознаётся по цвету и маркировке - снижает риск ошибок при замене

Ограничения применения

• Не кабели с бронёй - требуется предварительное удаление металлической оболочки перед монтажом
• Не рекомендовано использование в средах с постоянным воздействием открытого пламени или температурами выше +50 C
• Требуется точное соответствие сечению кабеля - применение для жил меньше 70 мм2 или больше 120 мм2 недопустимо
• Не предназначен для частого перемещения или вибрационных режимов - фиксируется стационарно

Примеры использования

• Подключение кабеля питания к насосной станции в подвале
• Соединение кабелей в кабельном канале тепловой сети
• Переход между двумя участками кабельной линии на железнодорожной платформе
• Ремонт повреждённого участка в системе освещения тоннеля

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - допуск +-5%, чтобы избежать плохого контакта
• Используйте только газовую горелку с регулируемым пламенем - избыток тепла может повредить термоусадочные элементы
• При работе в холодную погоду прогрейте муфту до комнатной температуры хотя бы за час до начала работ
• Проверьте целостность всех деталей перед сборкой - наличие трещин или деформаций на усадочных трубках недопустимо
• После окончания монтажа протестируйте соединение мегаомметром - минимальное сопротивление изоляции должно быть >100 МОм
