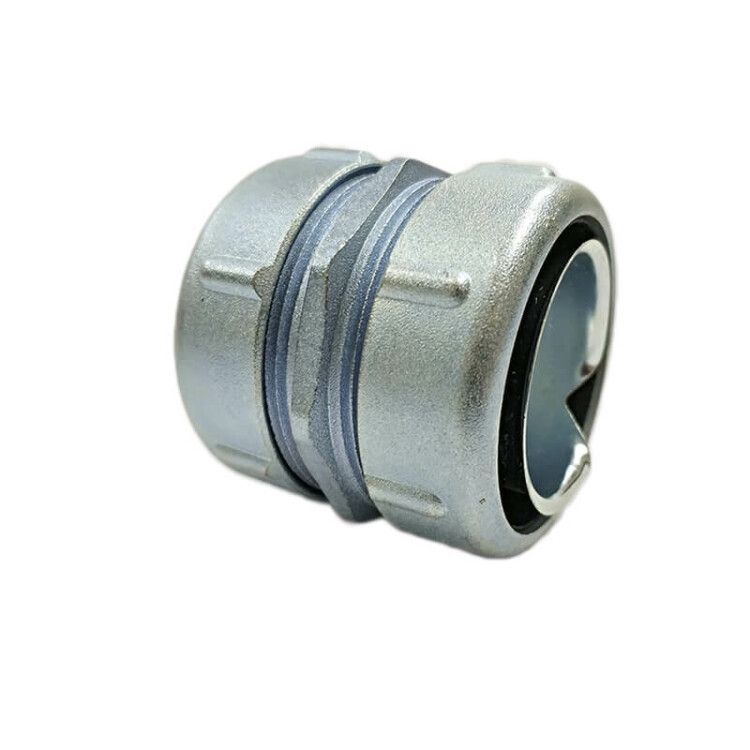

Муфта соединительная для металлорукава МСМ-38 | zeta40814 ГОФРОМАТИК ЗЭТА

Муфта соединительная для металлорукава МСМ-38 от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение отрезков металлорукава в пвх-оболочке - например, Р3ЦП, МРПИ, МРП. Артикул zeta40814 подходит для промышленного монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта соединительная для металлорукава МСМ-38 предназначена для стыковки двух отрезков металлического гофрированного рукава с пластиковой оболочкой. Применяется там, где требуется защищённая прокладка кабелей и проводов: на станках, конвейерах, в цехах с высокой запылённостью или влажностью. Подходит для внутренней и частично наружной установки при соблюдении условий эксплуатации.

Технические характеристики

• Номинальный диаметр: 38 мм - соответствует внешнему диаметру металлорукава с аналогичным размером;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к химическим воздействиям, не проводит ток;
• Материал уплотнения: резина МБС - эластична, сохраняет герметичность при температурных колебаниях;
• Исполнение: вставной - два конца муфты входят внутрь концов рукава;
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды из любого направления;
• Диапазон рабочих температур: от –25 C до +100 C - выдерживает холодные зимние условия и нагрев от оборудования;
• Климатическое исполнение: У2 - рассчитана на умеренный климат с возможными осадками и перепадами температур;
• Покрытие: отсутствует - поверхность не окрашена, не требует специальной подготовки перед монтажом.

Совместимость и монтаж

Муфта соединительная для металлорукава МСМ-38 совместима с металлорукавами следующих типов: Р3ЦП, МРПИ, МРП. Комплектация позволяет произвести монтаж без дополнительных деталей:

• два накидных гайки - фиксируют соединение на рукаве;
• два оконцевателя - предотвращают деформацию концов рукава при затяжке;
• два уплотнителя - обеспечивают герметичность в месте входа рукава в муфту;
• корпус муфты - основной элемент соединения.

Монтаж выполняется просто: вставьте конец металлорукава в один край муфты, наденьте уплотнитель и оконцеватель, закрутите накидную гайку. Повторите операцию с другим концом. Герметичность достигается за счёт плотного прилегания резины к стенкам рукава.

Безопасность и стандарты

Муфта соединительная для металлорукава МСМ-38 соответствует требованиям по степени защиты IP54 и работает в рамках климатического исполнения У2. Не содержит токсичных материалов, безопасна при контакте с кабельными системами. Не предназначен для использования во взрывоопасных зонах.

Преимущества

• Герметичное соединение благодаря двойному уплотнению - снижает риск попадания влаги и пыли внутрь кабельного канала;
• Простота сборки - не нужны инструменты, кроме обычного ключа для затяжки гаек;
• Высокая механическая прочность PVC-корпуса - выдерживает нагрузки при прокладке и эксплуатации;
• Широкий температурный диапазон - можно использовать в неотапливаемых помещениях и рядом с горячими поверхностями.

Ограничения применения

• Не подходит для соединения металлорукавов с другими материалами - только с PVC-оболочкой (Р3ЦП, МРПИ, МРП);
• IP54 не гарантирует защиту от постоянного погружения в воду - не используйте в подземных коллекторах или открытых участках под дождём без дополнительной защиты;
• Работает только с рукавами диаметром 38 мм - не совместима с более крупными или меньшими размерами;
• Не рекомендовано применение в средах с агрессивными химическими веществами - PVC может повредиться при контакте с растворителями, маслами или кислотами.

Примеры использования

• Соединение секций металлорукава на автоматизированном участке конвейера в пищевой промышленности;
• Переход между двумя участками кабельной трассы в цехе с частыми мойками оборудования;
• Подключение кабелей к станкам с ЧПУ, где необходима гибкость и защита от стружки и смазочных жидкостей;
• Прокладка сигнальных линий в логистических комплексах с переменной температурой.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно соответствовать 38 мм, иначе уплотнители не будут работать эффективно;
• Не перетягивайте накидные гайки - это может повредить резиновые уплотнители или сплюснуть гофру рукава;
• Если используется в местах с вибрациями, дополнительно зафиксируйте трубопровод кронштейнами - муфта сама не воспринимает механические нагрузки;
• При длительной эксплуатации при температурах выше 80 C периодически проверяйте состояние уплотнителей - они могут терять эластичность;
• Артикул zeta40814 - единственный номер для заказа этой модели; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но с отличиями в комплектации и материалах - сверьте технические данные перед заменой.
