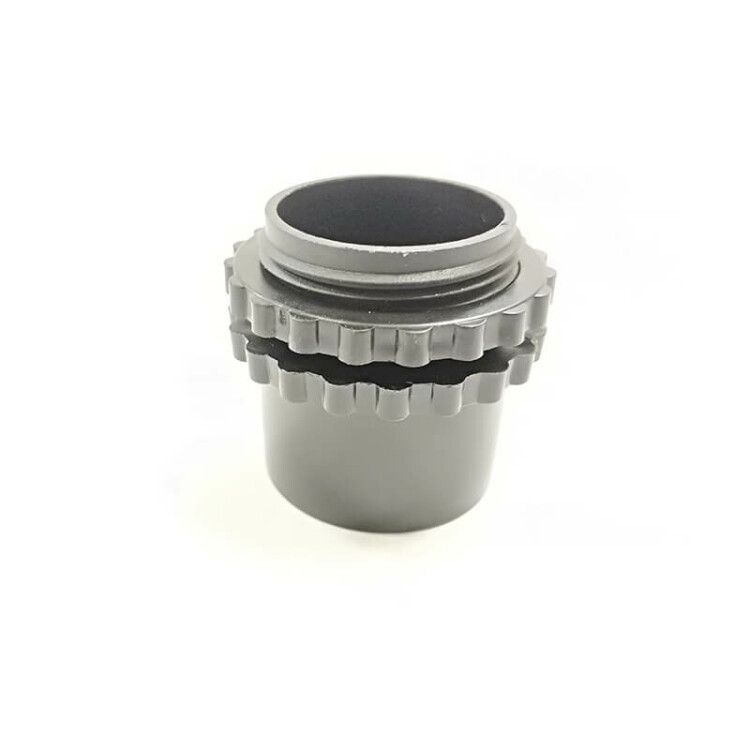

Муфта вводная пластиковая МВпнг-12 | zeta40717 ЗЭТАРУС (Завод электротехнической арматуры)

Муфта вводная пластиковая МВпнг-12 от ЗЭТАРУС — это неразъемный элемент для безопасного ввода металлорукава в электрические щиты и распределительные корпуса. Изготовлена из самозагасающего полиамида, выдерживает экстремальные температуры и обеспечивает IP40 на входе.

Назначение и область применения

Муфта вводная пластиковая МВпнг-12 используется для герметичного и механически защищенного прохода металлорукава через стенку электрического шкафа, распределительной коробки или другого оборудования. Применяется там, где требуется фиксация металлической гофры без необходимости сверления или нарезания резьбы. Подходит для установки в промышленных, энергетических и жилых объектах, где используются системы управления и автоматизации.

Технические характеристики

• Диаметр: 12 мм — подходит для металлорукава с внешним диаметром до 12 мм
• Материал: полиамид (PA) — устойчив к ударным нагрузкам, химически инертен, не поддерживает горение
• Степень защиты: IP40 — предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Температурный диапазон: от –40 °C до +45 °C — работает в холодных и теплых помещениях, включая неотапливаемые зоны
• Конструкция: прямолинейная, без резьбы — не требует вворачивания, фиксируется за счет плотного прилегания к рукаву
• Общая длина: 31 мм — компактный размер для ограниченных пространств
• Количество входов: один — односторонний ввод
• Климатическое исполнение: У3 — рассчитана на умеренный климат с возможностью работы в закрытых помещениях с контролируемой влажностью
• Покрытие: отсутствует — поверхность матовая, без антикоррозийного слоя

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-12 совместима с металлорукавами диаметром 12 мм, имеющими стандартную навивку. Поскольку изделие не имеет резьбы, оно надевается на конец металлорукава и вставляется в отверстие в стенке шкафа. Для фиксации рекомендуется использовать зажимы, хомуты или клеевые составы на основе эпоксидки — особенно при вибрационных нагрузках. Диаметр отверстия в шкафе должен быть не менее 12 мм, но не более 14 мм для плотного прилегания.

Безопасность и стандарты

Материал полиамида соответствует требованиям к самозагасанию (V-0 по UL94), что снижает риск распространения пламени при перегреве или КЗ. Соответствие ГОСТ Р 50030.5.1 и IEC 60947-5-1 для коммутационных устройств в цепях управления. Сертифицирована для использования в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Не требует нарезки резьбы — экономит время при монтаже
• Высокая прочность материала — выдерживает давление при затяжке хомутов
• Устойчивость к перепадам температур — сохраняет форму даже при замерзании
• Негорючесть — повышает пожарную безопасность вблизи силового оборудования
• Легкий вес — удобна для массовой установки

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой влажностью — степень защиты IP40 не защищает от брызг и конденсата
• Не подходит для ввода труб или кабельных каналов — только для металлорукава с подходящей навивкой
• Не допускается использование в средах с агрессивными химическими веществами — полиамид чувствителен к сильным кислотам и растворителям
• Не является герметичным соединением — для влагозащиты необходимо дополнительно применять уплотнители или термоусадочные трубки

Примеры использования

• Подключение металлорукава от датчиков к щиту управления станком
• Ввод проводов в распределительный шкаф на конвейере
• Проход через стенку шкафа в системе освещения производственного цеха
• Фиксация гофры в бытовых щитах с повышенными требованиями к пожарной безопасности

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава — он должен свободно входить в муфту, но не болтаться
• Если ввод осуществляется в тонкостенную панель, используйте шайбу или переходник для равномерного распределения нагрузки
• Для долговечности после монтажа обработайте место входа силиконовым герметиком — это повысит защиту от пыли и влаги
• Муфта вводная пластиковая МВпнг-12 от ЗЭТАРУС совместима с продукцией других производителей, если соблюдены геометрические параметры 12 мм
• Артикул zeta40717 — единственный идентификатор для заказа; другие аналоги с таким же названием могут отличаться по материалу или размеру
