Муфта вводная пластиковая МВпнг-32 | zeta40714 ЗЭТАРУС (Завод электротехнической арматуры)

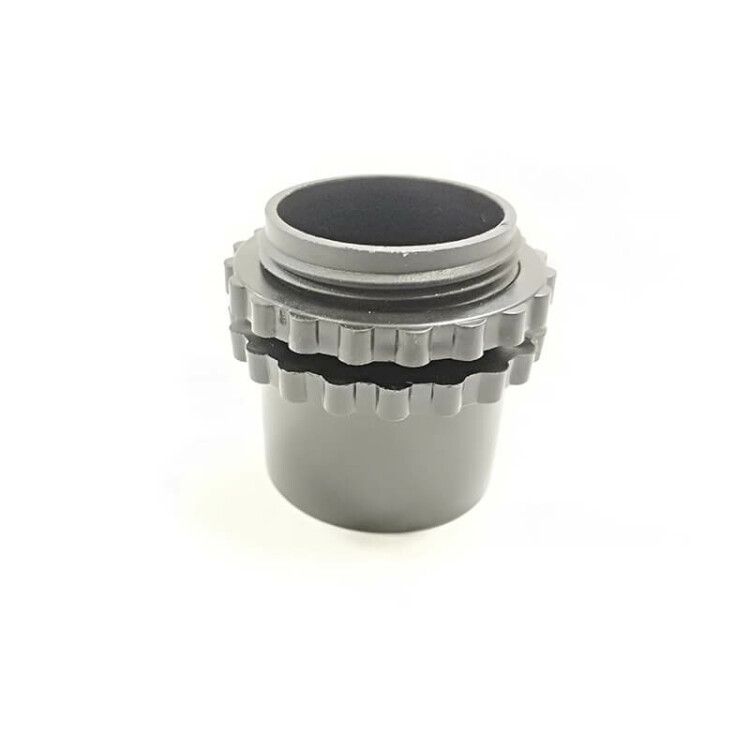

Муфта вводная пластиковая МВпнг-32 от ЗЭТАРУС - это неразъемный элемент для надежного ввода металлорукава диаметром 32 мм в распределительные щиты. Изготовлена из самозагасающего полиамида, выдерживает экстремальные температуры и обеспечивает базовую защиту от твердых частиц.

Назначение и область применения

Муфта вводная пластиковая МВпнг-32 используется исключительно для соединения металлорукава с корпусом электрошкафа или распределительной коробки. Она фиксирует рукав на месте, предотвращает его провисание и защищает кабели внутри от механических повреждений на точке ввода. Применяется в системах автоматизации, на производстве, в промышленных объектах, где требуется безопасный и устойчивый ввод кабельных трасс.

Технические характеристики

• Диаметр: 32 мм - совпадает с внешним диаметром стандартного металлорукава этого размера;
• Общая длина: 48 мм - компактный размер для установки в плотных конструкциях;
• Материал: полиамид (PA) - высокая прочность, устойчивость к химическим воздействиям и самозагасающие свойства;
• Температура эксплуатации: от –40 C до +45 C - работает в холодных и жарких условиях;
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды и пыли;
• Тип конструкции: без резьбы - не имеет наружной резьбы, не предназначен для ввинчивания в отверстие;
• Количество входов: один - односторонний ввод металлорукава;
• Климатическое исполнение У3 - рассчитана на умеренный климат с возможностью работы в закрытых помещениях с контролируемой влажностью;
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного слоя.

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-32 не требует крепления болтами. Её устанавливают в подготовленное отверстие в стенке щита диаметром около 32–34 мм. После вставки металлорукав вводится внутрь муфты и зажимается с помощью специального зажимного кольца или хомутика на самом рукаве. Внутренняя поверхность муфты имеет профиль, точно соответствующий шагу навивки металлорукава - это позволяет ему плотно «сесть» без люфтов. Для герметичности рекомендуется использовать уплотнительную прокладку между муфтой и корпусом щита, так как степень защиты IP40 не обеспечивает герметичность.

Безопасность и стандарты

Материал полиамида соответствует требованиям к самозагасающим материалам, что снижает риск распространения пламени при перегреве. Соответствие ГОСТ Р 50030.2 и IEC 60947-1 для элементов коммутационной аппаратуры не указано - муфта является вспомогательным элементом, а не оборудованием управления. Климатическое исполнение У3 соответствует ГОСТ 15150.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации;
• Не поддерживает горение - безопасна вблизи оборудования с повышенной температурой;
• Простота установки - не нуждается в сверлении резьбы или использовании крепежа;
• Устойчивость к широкому диапазону температур - подходит для неотапливаемых помещений;
• Легкий вес - удобна при работе на высоте и в труднодоступных местах.

Ограничения применения

• Не предназначена для наружной установки - IP40 не защищает от влаги и осадков;
• Не подходит для ввода труб, кабелей напрямую или неметаллических рукавов - только для металлорукава с подходящим шагом навивки;
• Не имеет наружной резьбы - нельзя вкрутить в металлическую плиту; необходимо заранее просверлить отверстие и зафиксировать через уплотнение;
• Не применяется в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами - полиамид может деформироваться.

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ;
• Подключение кабельной трассы к распределительному щиту на заводе;
• Фиксация ввода в ящик автоматики системы вентиляции;
• Соединение с щитом на элеваторном узле в многоквартирном доме.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр отверстия в щите был на 1–2 мм больше 32 мм - иначе муфта не войдет;
• Используйте уплотнительную прокладку из резины или силикона между муфтой и корпусом щита, особенно если есть риск попадания пыли;
• Не затягивайте металлорукав слишком сильно - это может деформировать муфту из-за её жесткой конструкции;
• Артикул zeta40714 - единственный номер для заказа этой модели от ЗЭТАРУС; другие аналоги могут иметь другую форму или размеры;
• Если вам нужна герметизация - выбирайте муфту с IP65/IP67 и резьбой G, например, серию МВпнг-32Г.
