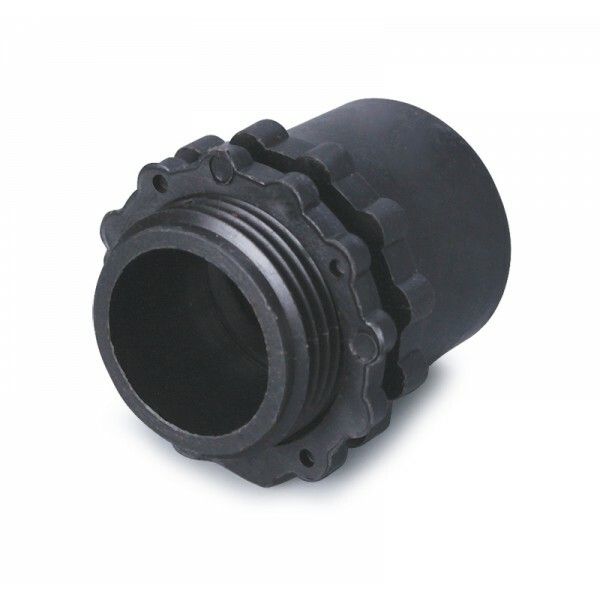

Муфта вводная для металлорукава с наруж. резьбой МВП 25 (уп.50шт) Fortisflex 49649 КВТ

Муфта вводная МВП 25 для металлорукава с наружной резьбой, МВПнг 25 — это элемент для безопасного вывода металлорукава в корпуса распределительных щитов. Произведённая компаниями Fortisflex и КВТ, муфта обеспечивает герметичное соединение между гибким кабельным каналом и металлической конструкцией, сохраняя целостность системы при промышленном использовании.

Назначение и область применения

Муфта вводная МВП 25 предназначена для ввода и вывода металлорукава в корпуса электрооборудования: распределительных щитов, шкафов управления, автоматических станций. Применяется в условиях промышленности, где требуется надёжное крепление и фиксация кабельных трасс из металлорукава. Подходит для установки внутри помещений с контролируемой средой.

Технические характеристики

• Наружный диаметр: 32,6 мм — соответствует внешнему размеру металлорукава МРПИнг и аналогичных моделей
• Номинальный диаметр: 32,6 мм — указывает на совместимый внутренний диаметр рукава
• Резьба: 1" — наружная метрическая резьба для вворачивания в отверстие корпуса
• Длина резьбы: 16 мм — достаточна для прочного зацепления в толстых стенках шкафа
• Материал корпуса: ПВХ — устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты: IP40 — предохраняет от контакта с предметами более 1 мм, но не защищает от воды
• Цвет: черный — снижает видимость загрязнений, подходит для промышленной эстетики
• Диапазон рабочих температур: от -30°C до +75°C — работает в холодных цехах и нагреваемых зонах

Совместимость и монтаж

Муфта вводная МВП 25 совместима с металлорукавами: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ. Для монтажа:

• Заготовьте в корпусе щита отверстие диаметром 32–33 мм
• Вставьте муфту в отверстие снаружи
• Закрутите её наружной резьбой 1" внутрь корпуса — используйте ключ на 38 мм
• Убедитесь, что металлорукав плотно вставлен в внутреннюю часть муфты и закреплён хомутиком

Не требует сварки или клея. Установка возможна как на вертикальную, так и на горизонтальную поверхность.

Безопасность и стандарты

Муфта вводная МВП 25 соответствует требованиям к изоляционным материалам для электротехнических устройств. Степень защиты IP40 исключает случайный контакт с токоведущими частями через отверстие, но не гарантирует защиту от брызг и влаги — не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• ПВХ-корпус не ржавеет, не окисляется и не деформируется под нагрузкой
• Фиксируется одной резьбой — не нужна дополнительная фиксация
• Поддерживает точный размер входа — минимизирует люфт и повреждение жил
• Выдерживает широкий температурный диапазон — подходит для суровых условий

Ограничения применения

• IP40 не защищает от попадания воды — нельзя использовать в сырых цехах, на улице или рядом с мойками
• Не предназначен для высоких механических ударов — не монтировать там, где есть риск удара инструментом
• Не совместим с пластиковыми или неметаллическими рукавами — только с металлорукавами указанного типа
• Работает только с рукавами диаметром 32,6 мм — не подходит для 20 мм или 40 мм вариантов

Примеры использования

• Ввод металлорукава в шкаф управления ЧПУ-станка
• Вывод кабелей от датчиков в распределительный щит на конвейере
• Подключение силовой линии к пульту управления в цехе по переработке металла
• Фиксация кабельной трассы в системе автономного освещения производственного участка

Практические советы

• Перед установкой проверьте, чтобы внутренняя сторона металлорукава была ровно обрезана — иначе он будет давить на муфту
• Используйте термоусадочные трубки или резиновые кольца вокруг рукава, если требуется повышенная герметизация — даже при IP40
• При работе в местах с вибрацией дополнительно затяните хомуты на рукаве — МВПнг 25 не компенсирует колебания
• Не перегибайте рукав ближе чем на 10 см от муфты — это снижает срок службы и создаёт напряжение в жилах
• При замене старой муфты — выкрутите новую МВП 25 вручную первые обороты, чтобы не сорвать резьбу в корпусе
