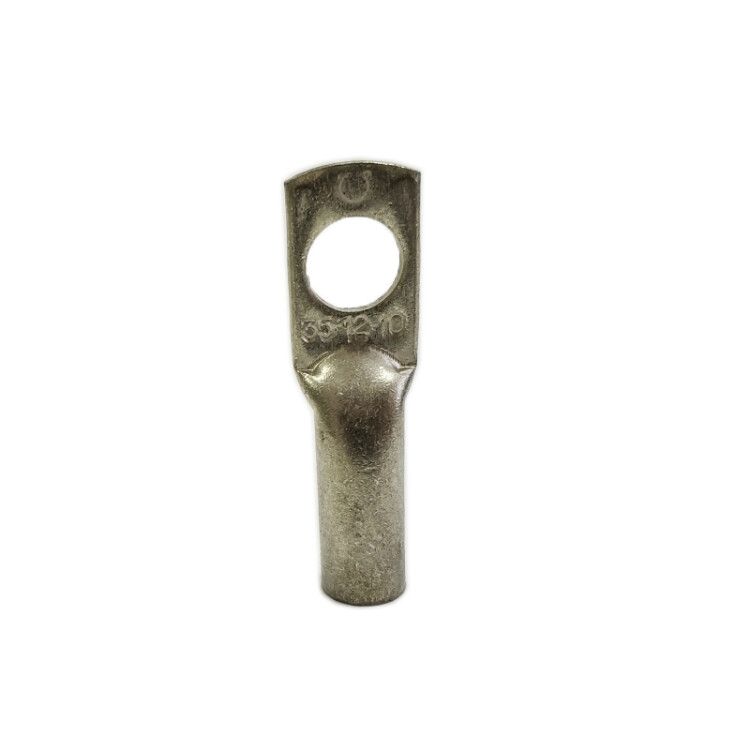

Наконечник луженый медный ТМЛ 35-12-10 ЗЭТАРУС zeta10604

Наконечник медный лужёный ТМЛ 35-12-10 - это надёжный элемент для оконцевания многожильных медных проводников сечением 35 мм2. Произведённый заводом ЗЭТАРУС, этот наконечник предназначен для создания прочного и долговечного контакта при опрессовке, особенно в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник медный лужёный ТМЛ 35-12-10 используется для оконцевания многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение: в распределительных щитах, на шинах, клеммах оборудования, силовых установках и устройствах до 35 кВ. Подходит для промышленных объектов, энергообъектов, транспорта и автоматизации.

Технические характеристики

• Поперечное сечение провода: 35 мм2
• Диаметр отверстия: 12 мм - соответствует болтам M12
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления и улучшает контакт
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Способ монтажа: опрессовка - требует специального пресса
• Конструкция втулки: короткая - компактная форма для плотной укладки
• Тонкий фланец: да - снижает риск повреждения изоляции при монтаже
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C
• Стандарт: ГОСТ 7386-80 - соответствие государственным нормам качества
• Цвет: серый - характерен для лужёной меди

Совместимость и монтаж

Наконечник медный лужёный ТМЛ 35-12-10 совместим с многожильными медными проводниками точно 35 мм2. Для монтажа необходим пресс с матрицей, подходящей под диаметр 12 мм и сечение 35 мм2. Убедитесь, что диаметр кабеля не превышает 10 мм - иначе возможна плохая посадка. После опрессовки проверьте качество соединения: нет трещин, зазубрин, перекоса. Не используйте плоскогубцы или другие инструменты вместо пресса - это нарушает герметичность контакта.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и требования к качеству медных наконечников. Защитное лужёное покрытие предотвращает образование оксидов, снижает переходное сопротивление и исключает нагрев при нагрузке. Климатическое исполнение Т2 гарантирует работу в помещениях с умеренной влажностью и температурой, типичной для большинства промышленных объектов России.

Преимущества

• Лужёное покрытие с легированием висмутом - увеличивает срок службы на 30–50% по сравнению с обычным оловом
• Короткая втулка позволяет экономить место в щите и легко помещаться в плотные клеммы
• Тонкий фланец минимизирует риск повреждения изоляционного слоя при затяжке
• Высокая адгезия между медью и покрытием - не отслаивается даже после длительной эксплуатации
• Серый цвет - визуально отличаем от других типов наконечников, ускоряет диагностику

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при опрессовке
• Не рекомендованы для постоянного погружения в воду - хотя IP-класс не указан, лужёное покрытие не заменяет герметизацию
• Не использовать при температурах выше +40C длительно - риск потери прочности покрытия
• Не допускается использование с алюминиевыми проводами - химическая несовместимость вызывает электрохимическую коррозию
• Не подходит для частых демонтажей - опрессовка является одноразовым соединением

Примеры использования

• Подключение кабеля 35 мм2 к шине в распределительном щите 10 кВ
• Присоединение медного провода к клемме двигателя на конвейере
• Монтаж заземляющего проводника в подстанции
• Соединение силового кабеля с автоматическим выключателем в цеховой сети

Практические советы

• Перед опрессовкой удалите изоляцию на длину втулки - не больше, не меньше
• Выбирайте пресс с матрицей, соответствующей именно этому наконечнику - диаметр 12 мм и сечение 35 мм2
• Проверяйте глубину запрессовки: после опрессовки край втулки должен плотно прилегать к изоляции
• При работе в сыром воздухе - перед монтажом протрите наконечник сухой тканью
• Артикул zeta10604 - сохраняйте его при заказе запасных деталей; он точнее, чем название
• Храните в сухом месте - даже лужёные наконечники могут терять защитные свойства при длительном воздействии влаги
