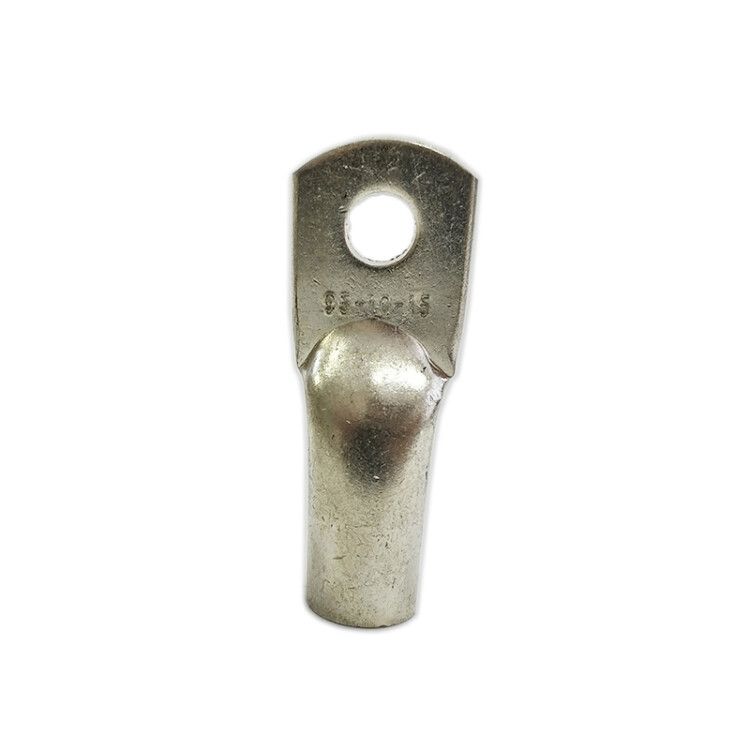

Наконечник луженый медный ТМЛ 95-10-16 ЗЭТАРУС zeta10605

Наконечник медный луженый ТМЛ 95-10-16 - это надёжный элемент для оконцевания медных жил сечением 95 мм2, обеспечивающий прочное и долговечное соединение при опрессовке. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, он подходит для работы в условиях повышенной влажности и используется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 95-10-16 предназначен для оконцевания многожильных медных проводников сечением 95 мм2 перед подключением к зажимам аппаратов, шинам или другим контактным устройствам. Применяется в распределительных устройствах, щитах, трансформаторах, двигателях, конвейерах и других системах высокой мощности. Подходит для установки в помещениях и на улице при соблюдении условий климатического исполнения Т2.

Технические характеристики

• Поперечное сечение жилы: 95 мм2
• Диаметр отверстия: 10 мм
• Материал: медь марки М2
• Покрытие: лужёное (олово-висмут, электролитическое)
• Способ монтажа: опрессовка
• Диапазон внешнего диаметра кабеля: 16 мм
• Конструкция втулки: короткая
• Форма контактной площадки: кольцевая
• Конструкция фланца: тонкий
• Класс проводника: Класс 2 (гибкие многопроволочные жилы)
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Защитный покров: есть (защита от окисления)
• Цвет: серый
• Стандарт: ГОСТ 7386-80
• Климатическое исполнение: Т2 (умеренный климат, температура от −10C до +40C)

Совместимость и монтаж

Наконечник ТМЛ 95-10-16 совместим с любыми медными жилами класса 2, имеющими внешний диаметр около 16 мм. Для монтажа требуется специальный пресс - гидравлический или механический - с матрицей, соответствующей размеру 10 мм. Убедитесь, что инструмент рассчитан на сечение 95 мм2. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Лужёная поверхность предотвращает окисление контакта, поэтому не требует смазки перед сборкой.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и условия испытаний наконечников. Защитное лужёное покрытие снижает риск электрохимической коррозии, особенно в средах с повышенной влажностью. Климатическое исполнение Т2 позволяет использовать наконечник в большинстве промышленных объектов России и стран СНГ. Сертифицирован для работы в сетях до 35 кВ.

Преимущества

• Высокая теплопроводность меди гарантирует минимальные потери энергии на нагрев
• Лужёное покрытие защищает от окисления, продлевает срок службы контакта
• Короткая втулка компактна, удобна для плотной укладки в шкафах и распределительных устройствах
• Тонкий фланец не создаёт лишней нагрузки на клеммы при затяжке болтов
• Поддерживает работу с гибкими многопроволочными жилами без выпадения прядей

Ограничения применения

• Не для алюминиевых или комбинированных жил - только медные
• Не рекомендован для частых вибраций без дополнительной фиксации
• Климатическое исполнение Т2 исключает применение при температуре ниже −10C
• Не предназначена для автоматических соединений - требует ручной опрессовки
• Диаметр отверстия 10 мм ограничен - не подходит для болтов M12 и крупнее

Примеры использования

• Оконцовка жилы входящего кабеля 3×95+50 в распределительном щите 10 кВ
• Подключение медного провода к шине заземления в промышленном цехе
• Соединение кабеля питания с выводом электродвигателя 75–90 кВт
• Монтаж в ячейках КРУ, где важна компактность и надёжность контакта

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше, чтобы не повредить жилу
• Выбирайте пресс с матрицей, подходящей именно под 10 мм - слишком маленькая вызывает трещины, слишком большая - слабую фиксацию
• Проверяйте соответствие внешнего диаметра кабеля 16 мм; если кабель толще - используйте другой наконечник
• При хранении сохраняйте изделие в сухом месте - даже лужёное покрытие может терять эффективность при длительном воздействии соли или агрессивных паров
• Артикул zeta10605 - точный идентификатор этого наконечника в каталогах ЗЭТАРУС. Перед заказом сверьте все параметры: сечение, диаметр, тип монтажа
