Наконечник П 16-6 под пайку ГОФРОМАТИК zeta10033 ЗЭТА

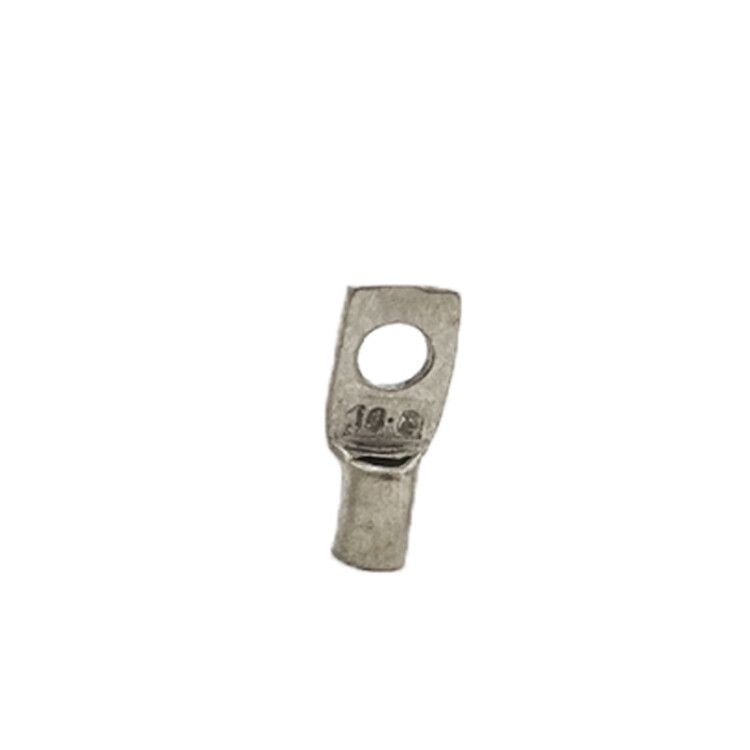

Наконечник под пайку П 16-6 для медных проводников от ЗЭТАРУС (арт. zeta10033) предназначен для надёжного оконцевания многопроволочных медных жил сечением 16 мм2 перед пайкой. Простая, проверенная конструкция обеспечивает прочное соединение в условиях высоких токов и вибраций.

Назначение и область применения

Наконечник под пайку П 16-6 используется для подготовки концов медных многопроволочных проводов к пайке. Он позволяет равномерно распределить нагрузку на место соединения, предотвращает расслоение жил и улучшает тепловой контакт. Подходит для сборки силовых цепей, коммуникационных шкафов, оборудования управления и автоматизации, где требуется долговременная надёжность контакта после пайки.

Технические характеристики

• Поперечное сечение провода: 16 мм2
• Метрическая резьба: M6 - совместима с болтами и гайками стандарта ISO
• Форма контактной площадки: кольцевая - обеспечивает равномерную поверхность для пайки
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Защитное покрытие: лужёное (олово-висмут) - защищает от окисления, улучшает смачиваемость при пайке
• Тип проводника: многопроволочный - оптимально для гибких кабелей
• Угол соединения: прямой - удобен для компактной установки
• Тип фланца: тонкий - снижает массу и занимает меньше места
• Количество монтажных отверстий: одно - для крепления одним болтом M6
• Наличие смотрового отверстия: да - позволяет контролировать заполнение припоем внутри трубчатой части

Совместимость и монтаж

Наконечник под пайку П 16-6 для медных проводников совместим с болтами и гайками диаметром 6 мм. Для монтажа:

• Подготовьте конец провода: удалите изоляцию на длину, соответствующую глубине гильзы наконечника;
• Аккуратно вставьте все жилы внутрь, чтобы они полностью вошли в трубчатую часть - не допускайте выступающих проволочек;
• Используйте плоскогубцы или специальный инструмент для слегка деформирования гильзы вокруг жил - это повысит механическую прочность до пайки;
• Паяйте с применением канифоли или жидкого флюса, нагревая всю площадку равномерно; через смотровое отверстие видно, когда припой заполнил всё пространство;
• Затяните болт M6 моментом 4–6 Нм - перетягивать нельзя, так как тонкий фланец легко повредится.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385-91 и DIN 46228. Лужёное покрытие исключает риск быстрого окисления меди, что важно для безопасной работы в помещениях с повышенной влажностью. Соответствие материалу М2 гарантирует отсутствие вредных примесей, влияющих на качество пайки.

Преимущества

• Высокая электропроводность меди + лужёная поверхность = минимальные потери энергии в месте соединения
• Смотровое отверстие позволяет точно контролировать процесс пайки, исключая брак
• Тонкий фланец экономит пространство в плотных щитах и корпусах
• Стандартная резьба M6 - универсальна, доступна в любом магазине крепёжа
• Оптимизирована под многопроволочные жилы - не требует дополнительной свивки или термоусадки

Ограничения применения

• Не применяется для однопроволочных (моножильных) проводов - возможен разрыв жил при изгибе
• Не рекомендован для постоянного воздействия температур выше +105 C - лужёное покрытие начинает разрушаться
• Не предназначен для частых демонтажей - при каждом затягивании/ослаблении болта M6 есть риск повреждения тонкого фланца
• Не использовать в средах с агрессивными химикатами - даже лужёная медь подвержена коррозии при длительном контакте с кислотами и солями

Примеры использования

• Обвязка выходов переменного тока на автоматах в распределительных щитах
• Подключение мощных двигателей в системах автоматического контроля
• Сборка заземляющих контуров в промышленных объектах
• Клеммы питания в устройствах ЧПУ и станках с числовым программным управлением
• Соединения между источниками бесперебойного питания и аккумуляторными банками

Практические советы

• Перед пайкой протестируйте соответствие диаметра болта M6 и отверстия в наконечнике - иногда встречаются партии с допуском +-0,1 мм
• Если провод слишком жёсткий, используйте наконечник с более длинной гильзой - это легче заполнить припоем
• Не забудьте про теплоотвод: при пайке приложите пассатижи к основанию гильзы - это предохраняет изоляцию провода от перегрева
• Для защиты от внешних факторов можно дополнительно обработать место пайки герметиком типа КТ-14, особенно в сырых помещениях
• Запаситесь несколькими экземплярами - этот тип наконечника часто становится узким местом при ремонте старого оборудования
