Наконечник П 25-8 под пайку ГОФРОМАТИК zeta10037 ЗЭТА

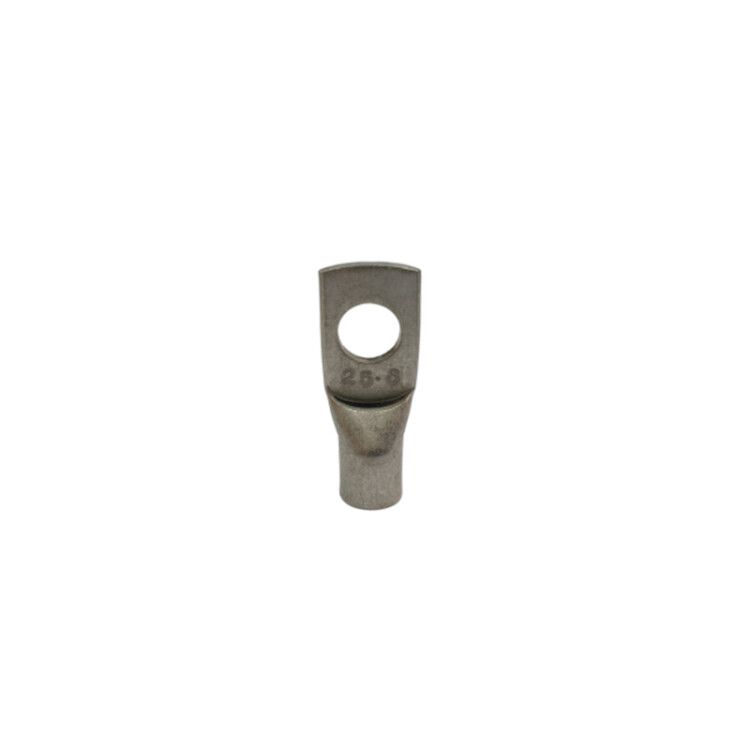

Наконечник под пайку П 25-8 от ЗЭТАРУС - это надёжный элемент для оконцевания многопроволочных медных проводов сечением 25 мм2, обеспечивающий прочное и долговечное соединение методом пайки. Артикул zeta10037 соответствует требованиям промышленного монтажа в условиях повышенной нагрузки.

Назначение и область применения

Наконечник под пайку П 25-8 предназначен для оконцевания медных многопроволочных проводов перед пайкой. Обеспечивает устойчивый электрический контакт и механическую фиксацию в местах соединений. Применяется в силовых цепях, распределительных щитах, пультах управления, на оборудовании с высокими токовыми нагрузками - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 25 мм2
• Диаметр монтажного отверстия: 8 мм
• Тип проводника: многопроволочный
• Материал: медь марки М2
• Защитное покрытие: лужёное (олово-висмут)
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: одно
• Угол соединения: прямолинейный
• Тонкий фланец: да
• Смотровое отверстие: есть

Совместимость и монтаж

Наконечник под пайку П 25-8 совместим с проводами с медной многопроволочной жилой сечением 25 мм2. Для установки зачищают изоляцию на длину, равную глубине гильзы наконечника, вставляют провод и паяют оловянно-висмутовым припоем. Кольцевая форма позволяет использовать болт или шпильку диаметром до 8 мм. Смотровое отверстие помогает контролировать заполнение паяной массы. Тонкий фланец обеспечивает плотное прилегание к поверхности контакта.

Безопасность и стандарты

Произведён в соответствии с технологическими нормами производства ЗЭТАРУС. Защитное покрытие олово-висмут снижает риск окисления меди, повышает срок службы и улучшает смачиваемость при пайке. Соответствует требованиям к электробезопасности в промышленном электрооборудовании. Сертификация по ГОСТ не указана - применяется внутренний контроль качества завода.

Преимущества

• Высокая теплопроводность материала - медь М2 гарантирует минимальные потери энергии
• Лужёное покрытие предохраняет от коррозии и упрощает процесс пайки
• Смотровое отверстие позволяет визуально проверить качество пайки без демонтажа
• Тонкий фланец обеспечивает точное прилегание к клеммам и шинам
• Стандартная форма и размеры позволяют заменить аналогичные изделия других производителей

Ограничения применения

• Не однопроволочные (моножильные) провода - возможна деформация жилы
• Не рекомендован для постоянного воздействия температур выше +105 C - может произойти размягчение припоя
• Подходит только для пайки; не используется с зажимами, крепёжными болтовыми соединениями без пайки
• Диаметр отверстия 8 мм ограничен - не подходит для болтов большего размера

Примеры использования

• Оконцовка выводов частотных преобразователей
• Подключение мощных двигателей в промышленных аппаратах
• Сборка силовых щитов с большим количеством ответвлений
• Монтаж заземляющих контуров в производственных помещениях
• Обслуживание старых систем, где требуется замена износившихся наконечников типа П

Практические советы

• Перед пайкой обязательно зачистите жилу до металлического блеска - даже маленькая плёнка оксида снижает надёжность соединения
• Используйте паяльник мощностью не менее 80–100 Вт для качественного прогрева наконечника
• Проверьте соответствие диаметра отверстия (8 мм) выбранному болту или шпильке - перегрузка вызывает трещины
• При использовании в вибрационных средах дополнительно закрепите место пайки термоусадкой или хомутиком
• Артикул zeta10037 можно заказывать партиями - все экземпляры серийно выпускаются с одинаковой геометрией, что важно для стандартизированного монтажа
