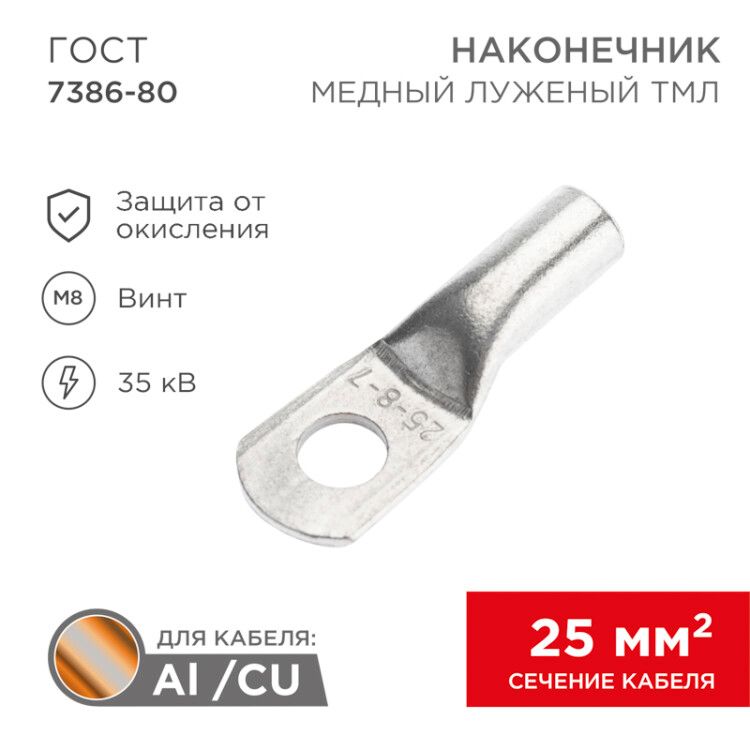

Наконечник медный луженый ТМЛ 25–8–7 (25кв.мм - D8мм) ГОСТ 7386-80 (в упак. 100 шт.) | 07-5313-5 REXANT MEET

Наконечник медный луженый ТМЛ 25–8–7 (25 кв. мм - 8 мм) ГОСТ 7386-80 от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводников с помощью опрессовки, обеспечивающий прочное и долговечное болтовое соединение с шинами или оборудованием. Упакован по 100 штук, артикулы etm07-5313-5 и 07-5313-5.

Назначение и область применения

Наконечник медный луженый ТМЛ 25–8–7 используется для подготовки многожильных медных проводов сечением 25 мм2 к болтовому соединению. Применяется там, где требуется надёжный электрический контакт и механическая прочность: на силовых щитах, распределительных устройствах, трансформаторах, контакторах, автоматических выключателях и других аппаратах с зажимами под болт диаметром 8 мм.

Технические характеристики

• Поперечное сечение: 25 мм2 - соответствует сечению многожильного провода, который можно оконцевать;
• Диаметр отверстия: 8 мм - совпадает с диаметром болта для крепления (например, M8);
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - предохраняет поверхность от окисления, увеличивает срок службы и улучшает контакт при затяжке;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке болтом;
• Угол соединения: 180° - провод вставляется прямо, без изгиба, удобно для компактной сборки;
• Количество отверстий: одно - предназначено для одного болта;
• Тип проводника: многожильный - специально адаптирован для гибких проводов, не подходит для одножильных;
• ГОСТ 7386-80 - соответствие государственному стандарту на медные наконечники.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 25–8–7 монтируется исключительно методом опрессовки специальными клещами с матрицей под сечение 25 мм2. После опрессовки провод фиксируется внутри трубчатой части наконечника, а внешняя часть с отверстием 8 мм крепится болтом к клемме оборудования. Диаметр хвостовика (внутренний) составляет 7 мм - он соответствует диаметру жилы после опрессовки, поэтому важно использовать провод именно сечением 25 мм2. Не допускается использование сварки или пайки - только опрессовка.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, регламентирующему требования к медным наконечникам для электроустановок. Лужёное покрытие снижает риск возникновения переходного сопротивления и перегрева при длительной нагрузке. Подходит для работы в помещениях с нормальной влажностью и температурой до +40 C. Для открытых установок рекомендуется дополнительная защита от воздействия агрессивной среды.

Преимущества

• Лужёное покрытие замедляет окисление меди - контакт остаётся стабильным даже при длительной эксплуатации;
• Высокая механическая прочность после опрессовки - не деформируется при затяжке болта;
• Равномерное распределение давления благодаря кольцевой форме - снижается риск повреждения клеммы;
• Совместимость с широким спектром оборудования, использующего болты M8;
• Удобная упаковка по 100 штук - экономична для крупных проектов и сервисных служб.

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных;
• Не рассчитан на работу при температурах выше +40 C без принудительного охлаждения;
• Не подходит для алюминиевых проводов - хотя производитель указывает возможность, фактически медь и алюминий требуют разных типов наконечников из-за различий в коэффициентах расширения;
• Запрещена пайка - она разрушает структуру лужёного слоя и снижает надёжность контакта;
• Не следует использовать с болтами меньшего диаметра - возможен люфт и нагрев.

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите;
• Присоединение проводов к шинам PE/N в ящике управления станком;
• Монтаж заземляющих проводников к контуру заземления через болтовые зажимы;
• Подключение клемм двигателя или частотного преобразователя с зажимами под M8.

Практические советы

• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в наконечник - не должно быть свободных жил;
• Выбирайте клещи с матрицей, точно соответствующей сечению 25 мм2 - недостаточно или избыточное давление снижают надёжность;
• После опрессовки осмотрите место соединения: не должно быть трещин, выпирающих жил или следов перегрева;
• При использовании в условиях повышенной влажности дополнительно смажьте контактную поверхность антикоррозийной пастой;
• Обращайте внимание на посадочный диаметр болта - он должен быть 8 мм, иначе соединение будет ненадёжным;
• Экономьте время: закупайте сразу упаковку из 100 штук - расход велик при масштабных работах.
