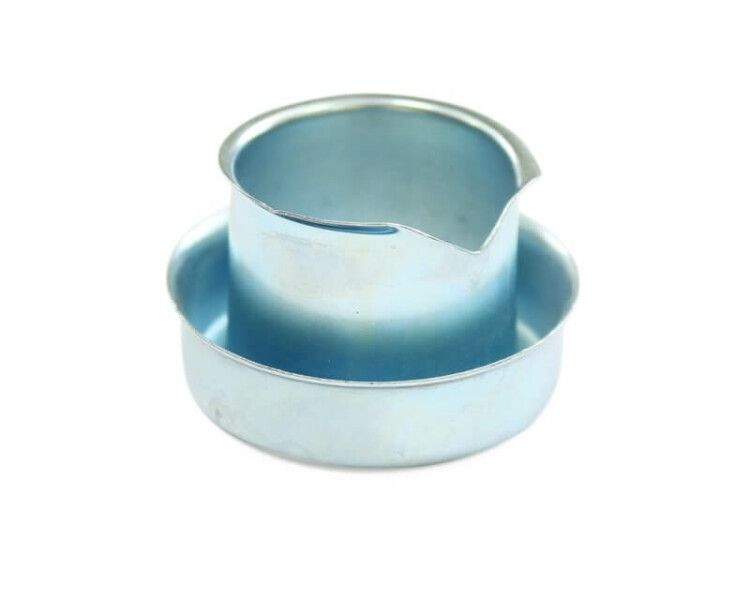

Оконцеватель для металлорукава 10 мм | zeta41009 ГОФРОМАТИК ЗЭТА

Оконцеватель для металлорукава 10 мм от ЗЭТА Новосибирск (артикул zeta41009) - элемент для фиксации концов металлорукава, предотвращающий его распускание и защищающий кабели от повреждений острыми кромками. Применяется как в составе муфт, так и самостоятельно.

Назначение и область применения

Оконцеватель для металлорукава 10 мм используется для герметичного и механически прочного завершения конца металлорукава или шланга ЭМ (ШЭМ). Он не позволяет оплетке рукава расходиться, снижает риск порезов изоляции кабеля и обеспечивает аккуратный выход проводов. Подходит для установки на концах гофрированных трубопроводов в электроустановках, панелях управления, станках, транспортерах и других местах, где требуется защита кабелей от механических воздействий.

Технические характеристики

• Номинальный диаметр: 10 мм - соответствует внутреннему диаметру металлорукава этого размера;
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет прочность в условиях повышенной влажности;
• Тип конструкции: без резьбы - монтируется методом обжима или запрессовки, не требует нарезания резьбы;
• Исполнение: прямолинейный - выступает как цилиндрический переходник, не меняет направление кабельного трассирования;
• Диапазон рабочих температур: от –40 C до +45 C - допустимо использование в холодных помещениях и на открытых участках при умеренных нагрузках;
• Степень защиты IP10 - базовая защита от крупных частиц, не предназначена для защиты от воды или пыли; не заменяет герметизацию;
• Климатическое исполнение У2 - рассчитан на работу в закрытых помещениях с умеренным климатом, без экстремальных перепадов влажности и температуры;
• Общая длина и длина резьбы: 0 мм - изделие не имеет резьбовой части, не предназначено для соединения с другими элементами через резьбу.

Совместимость и монтаж

Оконцеватель совместим с металлорукавом диаметром 10 мм, включая модели от производителей ГОФРОМАТИК и ЗЭТАРУС. Для установки необходимо:

• Подготовить конец металлорукава - удалить лишнюю оплетку, чтобы он плотно вошел в оконцеватель;
• Надеть оконцеватель на край рукава;
• Обжать его специальным клещами или плоскогубцами до плотного прилегания к оплетке;
• Не использовать силовые инструменты - избыточное давление может деформировать стенки и нарушить целостность.

Не применяйте с рукавами другого диаметра - несоответствие вызывает плохую фиксацию и риск выпадения.

Безопасность и стандарты

Изделие не имеет сертификатов взрывозащиты или высокой степени защиты IP. Его применение ограничено зонами без прямого контакта с жидкостью, паром или агрессивными средами. Соответствует требованиям к механической защите кабелей согласно ГОСТ Р 50571.5.52 и рекомендациям по организации кабельных трасс.

Преимущества

• Высокая механическая прочность благодаря стальной основе с оцинковкой - выдерживает нагрузки при монтаже и эксплуатации;
• Простота установки - не требует сверления, нарезки резьбы или дополнительных крепежей;
• Совместимость с популярными моделями металлорукава - легко интегрируется в существующие системы;
• Долговечность - оцинкованное покрытие препятствует образованию ржавчины даже при длительном использовании в помещениях с повышенной влажностью.

Ограничения применения

• Не предназначен для использования вне помещений при наличии осадков - степень защиты IP10 не обеспечивает водонепроницаемость;
• Не подходит для систем с высокими вибрациями без дополнительной фиксации - возможна люфт и ослабление обжима;
• Не используйте в качестве соединительного элемента между двумя рукавами - отсутствует резьба и герметизация;
• Не применяйте с пластиковыми или неметаллическими рукавами - конструкция рассчитана исключительно на металлическую оплетку.

Примеры использования

• На входе в распределительную коробку - предотвращает распускание металлорукава и защищает кабели от заедания;
• На конце гофры, ведущей к станку - обеспечивает безопасный вывод проводов без риска пореза;
• В сборочных линиях - служит финишным элементом для кабельных трасс, проходящих через металлоконструкции;
• Как часть комплекта муфты МТ/МВ - усиливает надежность соединения при необходимости частого демонтажа.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно соответствовать 10 мм, иначе оконцеватель будет либо болтаться, либо не войдет;
• После обжима потяните за кабель - если оконцеватель не сдвигается, установка выполнена правильно;
• Если используются несколько оконцевателей на одной трассе - располагайте их равномерно, чтобы избежать перегрузки одного участка;
• При хранении берегите от попадания влаги - хотя материал оцинкованный, длительный контакт с водой может снизить срок службы;
• Артикул zeta41009 от ЗЭТА Новосибирск совпадает с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый элемент.
