Оконцеватель для металлорукава 12 мм | zeta41010 ГОФРОМАТИК ЗЭТА

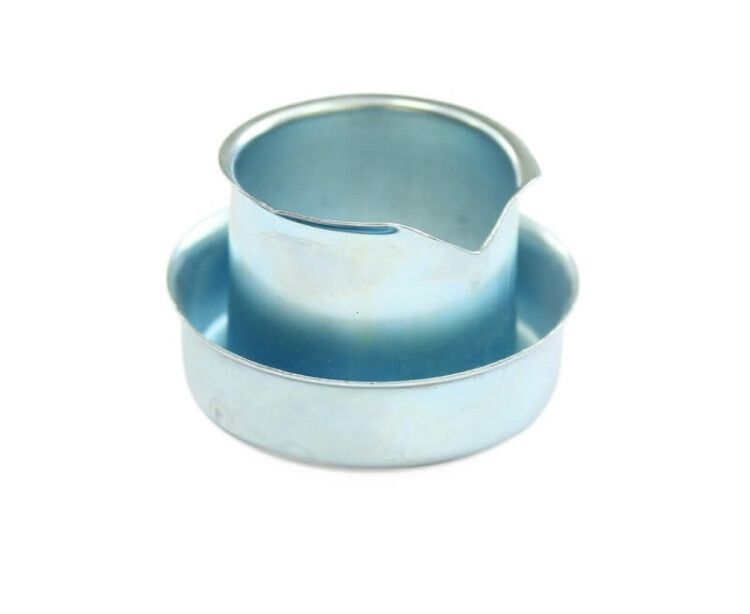

Оконцеватель для металлорукава 12 мм от ЗЭТА Новосибирск (артикул zeta41010) - элемент для фиксации концов металлорукава, предотвращающий его распускание и защищающий кабели от повреждений острыми кромками. Применяется как в составе муфт, так и самостоятельно.

Назначение и область применения

Оконцеватель для металлорукава 12 мм используется для герметичного и механически прочного завершения конца металлорукава или шланга ЭМ (ШЭМ). Он не позволяет оплетке рукава расходиться, снижает риск порезов изоляции кабеля и обеспечивает аккуратный выход проводов. Подходит для установки на концах гофрированных трубопроводов в электроустановках, панелях управления, станках, транспортерах и других местах, где требуется защита кабелей от механических воздействий.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует внутреннему диаметру металлорукава этого размера;
• Тип конструкции: без резьбы - устанавливается методом запрессовки или зажима, не требует нарезания резьбы;
• Исполнение: прямолинейный - выступает как цилиндрический переходник, не имеет угловых поворотов;
• Материал корпуса: сталь оцинкованная - устойчив к коррозии, подходит для сухих и умеренно влажных сред;
• Защитное покрытие: оцинкованное - усиливает долговечность в условиях повышенной влажности;
• Диапазон рабочих температур: от –40 C до +45 C - допустимо использование в холодных помещениях и на открытых площадках при умеренных перепадах;
• Степень защиты IP10 - базовая защита от крупных твердых частиц, не обеспечивает защиту от воды или пыли;
• Климатическое исполнение: У2 - рассчитан на умеренный климат, indoor-применение в помещениях с контролируемой влажностью.

Совместимость и монтаж

Оконцеватель для металлорукава 12 мм совместим со всеми типами металлорукавов внутренним диаметром 12 мм, включая модели от ГОФРОМАТИК и ЗЭТАРУС. Для монтажа необходимо:

• Подготовить конец металлорукава - обрезать ровно, удалить заусенцы;
• Надеть оконцеватель на край рукава до упора;
• Зажать стенки рукава плоскогубцами или специальным инструментом, чтобы он плотно схватился за корпус оконцевателя.

Не требует сверления, нарезки резьбы или дополнительных креплений. Может использоваться в качестве входного элемента в распределительную коробку или корпус оборудования.

Особенности конструкции

Конструкция оконцевателя выполнена из одной детали - цельнотянутый цилиндр из оцинкованной стали. Отсутствие резьбы делает его легче в установке, чем аналоги с внутренней или внешней резьбой. Однако это также означает, что он не может служить точкой подключения к оборудованию через резьбовой патрубок - для таких задач нужна другая фурнитура.

Преимущества

• Простота монтажа - не нужны инструменты сложного типа, достаточно обычных плоскогубцев;
• Высокая механическая прочность - стальной корпус надежно удерживает металлорукав даже при нагрузках на вытягивание;
• Совместимость с популярными сериями - работает с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС;
• Цена ниже, чем у резьбовых аналогов - экономичное решение для массового применения.

Ограничения применения

• Не предназначены для использования во влажных, сырых или наружных условиях - степень защиты IP10 не защищает от влаги;
• Не подходит для подключения к оборудованию через резьбу - если требуется привинтить рукав к щиту, используйте оконцеватель с резьбой;
• Не рекомендован для частых изгибов или вибрационных участков - фиксация не является демонтажной, при необходимости замены придется менять весь участок рукава;
• Работает только с металлорукавом точно 12 мм - не подходит для 10 мм или 16 мм без адаптеров.

Примеры использования

• Завершение металлорукава на выходе из электрощита к станку с ЧПУ;
• Фиксация конца гофры в пультах управления на конвейере;
• Защита кабелей в распределительных коробках, где требуется аккуратный вывод без острых краев;
• Частичная модификация существующего маршрута кабелей - вместо дорогостоящих фитингов применяют этот элемент как бюджетный вариант.

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен быть именно 12 мм, иначе оконцеватель будет либо болтаться, либо не надеваться;
• После монтажа потяните за кабель - если рукав не сдвигается, фиксация успешна;
• Если оконцеватель используется внутри металлического шкафа, убедитесь, что он не контактирует с токоведущими частями - хотя материал оцинкованный, он не является изолятором;
• Для длительной службы в помещениях с высокой влажностью лучше выбрать оконцеватель с пластиковым или медным корпусом - данный образец не предназначен для постоянного воздействия влаги.
