Оконцеватель для металлорукава 15 мм | zeta41011 ГОФРОМАТИК ЗЭТА

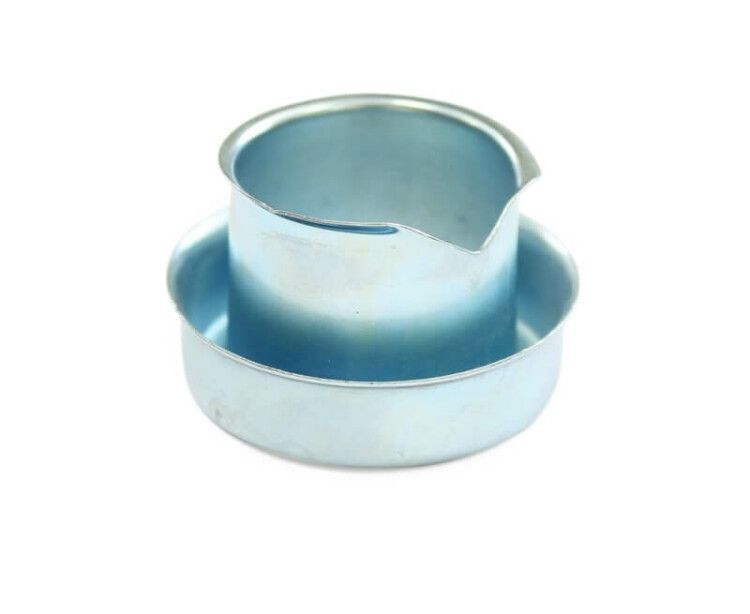

Оконцеватель для металлорукава 15 мм от ЗЭТА Новосибирск (артикул zeta41011) - элемент для фиксации концов металлорукава, предотвращающий его распускание и защищающий кабели от повреждений острыми кромками. Применяется как в составе муфт, так и самостоятельно.

Назначение и область применения

Оконцеватель для металлорукава 15 мм используется для герметичного и механически прочного завершения конца гофрированной металлической трубы. Он не позволяет проводникам выскальзывать из рукава и защищает изоляцию кабеля от перетирания о зазубрины на срезе. Подходит для установки на металлорукава диаметром 15 мм, включая ШЭМ. Часто применяется в системах автоматизации, на станках, в щитах управления, в местах выхода кабелей из гофры в оборудование или распределительную коробку.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внутреннему диаметру металлорукава, для которого предназначен
• Тип конструкции: без резьбы - не требует нарезания резьбы, устанавливается методом запрессовки
• Материал корпуса: сталь оцинкованная - обеспечивает коррозионную стойкость в условиях повышенной влажности
• Исполнение: прямолинейный - не имеет изгиба, подходит для прямых участков трассы
• Степень защиты IP10 - базовая защита от доступа пальцами и крупными предметами; не предназначена для защиты от воды или пыли
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, без экстремальных колебаний температуры и влажности
• Диапазон рабочих температур: от -25 C до +60 C - допустимый интервал для большинства промышленных условий
• Общая длина и длина резьбы: 0 мм - изделие не содержит резьбовой части, не предназначено для соединения с другими элементами через резьбу

Совместимость и монтаж

Оконцеватель для металлорукава 15 мм совместим с любыми металлорукавами внутренним диаметром 15 мм, в том числе с продукцией ГОФРОМАТИК и других производителей. Для установки необходимо:

• Аккуратно обрезать металлорукав перпендикулярно оси
• Вставить оконцеватель в конец рукава до упора
• Поджать стенки рукава плоскогубцами или специальным инструментом, чтобы он плотно схватился за буртик оконцевателя

Не требуется сверление, нарезка резьбы или использование крепежа. Элемент не предназначен для крепления к стенкам или оборудованию - он лишь финишный элемент трубы.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в соответствии с ГОСТ Р 50894 и рекомендациями по использованию металлорукавов в электроустановках. Отсутствие резьбы исключает риск возникновения электрического потенциала на корпусе. Климатическое исполнение У2 гарантирует надежную работу в типовых производственных помещениях, но не в условиях открытого воздуха или высокой запылённости.

Преимущества

• Простота монтажа - не нужен инструмент кроме плоскогубцев
• Высокая механическая прочность - стальная оцинкованная конструкция выдерживает нагрузки при протяжке кабелей
• Совместимость с различными марками металлорукава - не привязан к одному производителю
• Цинковое покрытие снижает риск коррозии даже при длительном контакте с влагой внутри шкафа

Ограничения применения

• Не предназначен для использования вне помещений - IP10 не обеспечивает защиту от влаги и пыли
• Не подходит для создания герметичных соединений - не заменяет резьбовые вводы или вводные устройства
• Не может служить точкой крепления к стене или оборудованию - не имеет отверстий или крепёжных элементов
• Не рекомендуется использовать с рукавами диаметром менее 15 мм - возможен слабый контакт и распускание

Примеры использования

• На конце металлорукава, ведущего к кнопке управления станком
• В распределительных щитах для вывода кабелей из гофры в клеммы
• На входе в частотный преобразователь или контроллер
• В системах конвейеров, где кабели проходят через металлические трубки

Практические советы

• Перед установкой проверьте, что срез металлорукава ровный - неровный край затруднит плотное прилегание оконцевателя
• При необходимости используйте пластиковую втулку внутри рукава перед установкой оконцевателя - это дополнительно защитит кабель от микроповреждений
• Если требуется герметизация - комбинируйте этот оконцеватель с резьбовым вводом IP65/67 после него
• При работе в агрессивных средах (например, с химическими веществами) убедитесь, что цинковое покрытие достаточно - при длительном воздействии возможно его разрушение
• Оконцеватель для металлорукава 15 мм от ЗЭТА Новосибирск (zeta41011) можно заменить аналогом от ЗЭТАРУС или ГОФРОМАТИК - они имеют одинаковый форм-фактор
