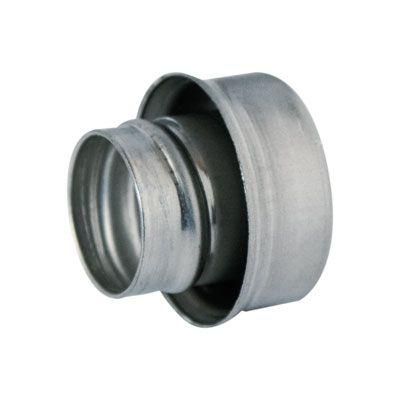

Концевая втулка для металлорукава DN 12 мм | S66V12 DKC ДКС

Втулка концевая для металлорукава DN 12 мм DKC - элемент защиты для окончаний металлорукава, предотвращающий порезы кабеля и травмы рук при монтаже. Артикул s66v12 из серии Cosmec от бренда DKC подходит для систем с жесткими металлическими трубопроводами, где важна безопасность и долговечность.

Назначение и область применения

Втулка концевая для металлорукава DN 12 мм DKC устанавливается на открытые концы металлорукава после его нарезки. Её основная задача - перекрывать острые кромки трубы, которые могут повредить изоляцию проводов или причинить травму рабочему. Применяется там, где требуется надёжная фиксация и защита кабелей: в распределительных щитах, на станках, конвейерах, в промышленной автоматизации и при прокладке силовых и слаботочных сетей внутри зданий.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует внутреннему диаметру металлорукава этого же размера;
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Цвет: светло-серый - совпадает со стандартной цветовой гаммой металлорукавов DKC;
• Тип изделия: втулка концевая - предназначена исключительно для установки на конце металлорукава, не используется как переходник или соединитель;
• Рекомендовано для проектного ассортимента - одобрено производителем DKC для использования в комплекте с продукцией серии Cosmec.

Совместимость и монтаж

Втулка концевая для металлорукава DN 12 мм DKC ввинчивается на резьбу внешнего края металлорукава. Для правильной установки необходимо:

• Убедиться, что край металлорукава аккуратно обрезан и не имеет заусенцев;
• Закрутить втулку до упора, чтобы она плотно прилегала к поверхности;
• Не использовать с металлорукавом другого диаметра - даже небольшое отличие (например, 14 мм) может привести к плохому контакту и потере защиты.

Подходит только для металлорукавов с наружной резьбой, совместимых с изделиями серии Cosmec. Не применяется с пластиковыми или гибкими неметаллическими каналами.

Преимущества

• Защита кабелей от механических повреждений - снижает риск пробоя изоляции;
• Обеспечение безопасности персонала - предотвращает порезы рук при работе с торцами;
• Высокая прочность материала - выдерживает нагрузки при сборке и эксплуатации;
• Легкая установка - требует только ручного закручивания без инструментов;
• Совместимость с серийной продукцией DKC - гарантирует точное соответствие по размерам и качеству.

Ограничения применения

• Не предназначен для использования вне системы металлорукава - не является самостоятельным крепёжным элементом;
• Не рассчитана на высокие температуры выше +85 C - материал теряет прочность при длительном нагреве;
• Не рекомендуется применять в агрессивных химических средах - цинковое покрытие может разрушаться при контакте с кислотами или щелочами;
• Не подходит для герметичных соединений - не создаёт водонепроницаемую seal, требует дополнительной герметизации при необходимости.

Примеры использования

• На выходе металлорукава из распределительного шкафа - защищает кабели от трения о кромку;
• На концах трубопровода в цеху с оборудованием - предотвращает повреждение проводов при перемещении;
• В местах подключения к датчикам или исполнительным механизмам - обеспечивает безопасный доступ к контактам;
• При прокладке кабелей в помещениях с частым обслуживанием - минимизирует риски травм для персонала.

Практические советы

• Перед установкой проверьте, что внутренний диаметр металлорукава точно равен 12 мм - отклонение более чем +-0,5 мм может вызвать проскальзывание втулки;
• Используйте втулку сразу после нарезки металлорукава - не оставляйте открытые края без защиты;
• При многократной сборке/разборке следите за целостностью резьбы - износ может потребовать замены втулки;
• Для работы в сырых помещениях допускается дополнительная смазка резьбы антикоррозийной paste - это продлит срок службы;
• Артикул s66v12 - единственный подходящий вариант для DN 12 мм в серии Cosmec; другие модели DKC имеют другой диаметр или тип крепления.
