Оконцеватель для металлорукава 25 мм | zeta41013 ГОФРОМАТИК ЗЭТА

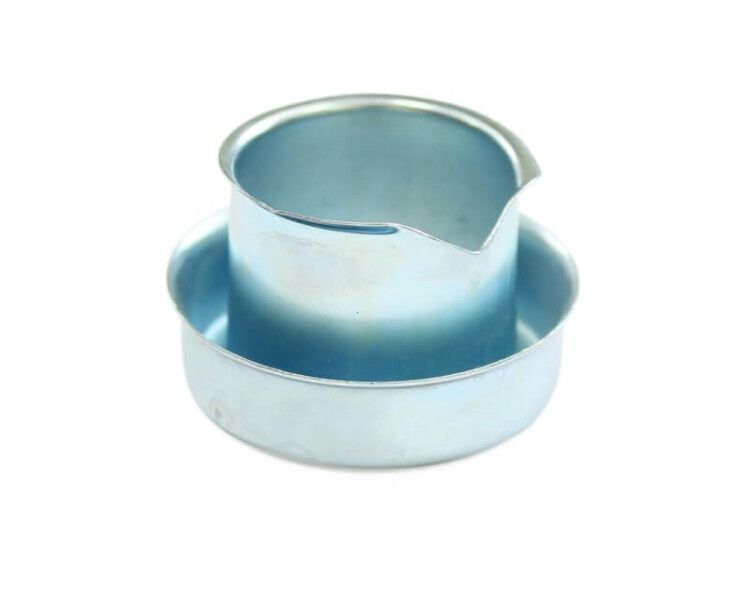

Оконцеватель для металлорукава 25 мм от ЗЭТА Новосибирск (артикул zeta41013) используется для фиксации концов металлорукава и предотвращения повреждения кабелей острыми кромками. Подходит для установки в условиях умеренного климата, где требуется надёжная механическая защита.

Назначение и область применения

Оконцеватель для металлорукава 25 мм служит для плотного соединения металлической гофры с оборудованием, щитом или другим элементом. Он предотвращает распускание краёв металлорукава после реза и защищает изоляцию кабелей от перегибов и порезов. Применяется там, где провода выходят из гофрированной трубки - например, в пультах управления, на станках, в шкафах автоматизации. Может использоваться как самостоятельный элемент или входить в состав муфт МТ и МВ.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует внутреннему диаметру металлорукава этого же размера
• Максимальный наружный диаметр трубы: 25 мм - обеспечивает плотную посадку на рукав
• Тип конструкции: без резьбы - не требует нарезания резьбы, крепится через зажим или вставку в отверстие
• Исполнение: прямолинейный - выступает как цилиндрический переходник без угловых поворотов
• Материал корпуса: сталь оцинкованная - устойчив к коррозии, долговечен в средних условиях
• Защитное покрытие: оцинкованное - усиливает антикоррозийные свойства
• Степень защиты IP10 - защита от крупных предметов, но не от воды и пыли; не предназначена для открытой эксплуатации
• Диапазон рабочих температур: от -25 до +60 C - подходит для помещений с умеренным климатом
• Климатическое исполнение: У2 - для эксплуатации в помещениях с контролируемой влажностью и температурой
• Общая длина: 0 мм - изделие не имеет заданной длины, так как представляет собой кольцо-обечайку
• Длина резьбы: 0 мм - не содержит резьбовой части, не предназначено для ввинчивания

Совместимость и монтаж

Оконцеватель для металлорукава 25 мм совместим с любым металлорукавом внутренним диаметром 25 мм. Для монтажа необходимо:

• Разрезать металлорукав точно по нужному размеру
• Вставить оконцеватель внутрь конца рукава до упора
• Слегка сжать стенки рукава вокруг оконцевателя плоскогубцами - он будет удерживаться за счёт трения и деформации
• Закрепить сборку в отверстии панели, щита или оборудования

Не требует сверления, нарезки резьбы или дополнительных крепёжных деталей. Подходит для быстрого монтажа на месте.

Безопасность и стандарты

Изделие не имеет сертификатов по международным стандартам безопасности (например, IEC, UL). Его применение допустимо только внутри закрытых электрошкафов и помещений. Не используйте в местах с высокой влажностью, брызгами воды или воздействием химических веществ - оцинкованное покрытие не обеспечивает достаточной защиты в таких условиях.

Преимущества

• Простота установки - не нужны инструменты кроме плоскогубец
• Низкая стоимость - экономичное решение для массового применения
• Высокая прочность материала - стальная конструкция выдерживает механические нагрузки
• Совместимость с популярными типами металлорукава - легко заменяет аналоги других брендов

Ограничения применения

• Не применяется вне закрытых помещений - степень защиты IP10 исключает контакт с водой и пылью
• Не подходит для винтового крепления - отсутствие резьбы делает невозможным использование с гайками или фланцами
• Не рекомендован для частых перемещений или вибрационных систем - возможен люфт и ослабление фиксации
• Не использовать при температурах ниже -25 C или выше +60 C - риск потери герметичности и хрупкости стали

Примеры использования

• Подключение кабелей к панелям управления станков
• Вывод проводов из распределительных щитов типа ЩО-70
• Фиксация металлорукава на промышленных конвейерах
• Сборка кабельных трасс в цехах с невысокими требованиями к защите от внешней среды

Практические советы

• Перед установкой проверьте, что внутренний диаметр металлорукава точно равен 25 мм - слишком малый или большой диаметр снижает эффективность фиксации
• После монтажа проверьте, чтобы края рукава не торчали - они должны быть полностью закрыты оконцевателем
• Если требуется герметизация, комбинируйте этот оконцеватель с резиновым уплотнителем или термоусадкой
• Артикул zeta41013 от ЗЭТА Новосибирск совпадает с аналогами ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщика без переделки монтажа
• Храните в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
