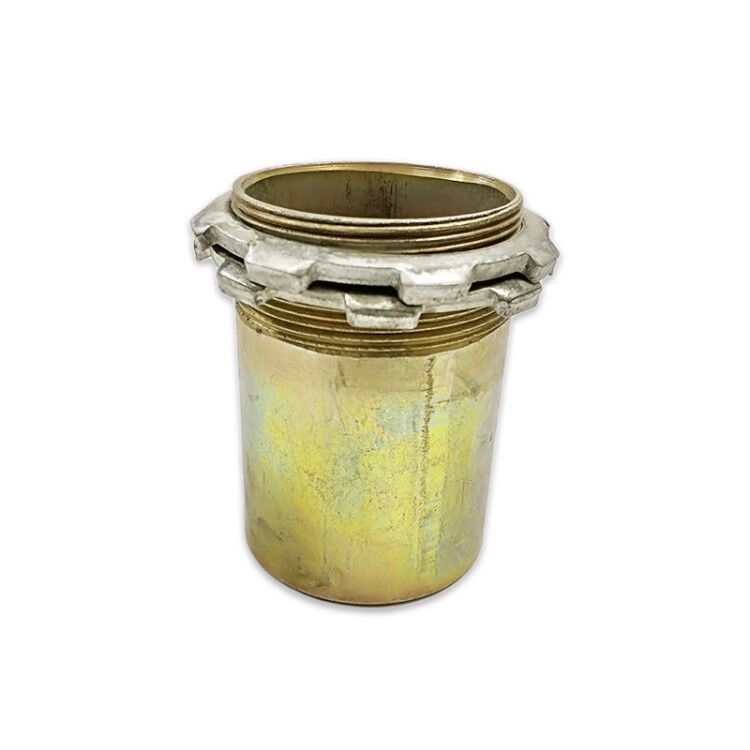

Патрубок вводный У480 (2 1/2 дюйма) от ЗЭТАРУС - металлический элемент для безопасного ввода кабелей и проводов в электрооборудование через металлорукав или стальную трубу. Артикул zeta41115 обеспечивает герметичное и механически прочное соединение, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Патрубок вводный У480 (2 1/2 дюйма) используется для вывода кабельных групп из металлорукава или трубы внутрь распределительных щитов, шкафов, корпусов оборудования. Применяется там, где требуется надёжная фиксация и защита от внешних воздействий - например, на промышленных объектах, в цехах, на элеваторах, в системах автоматизации.

Технические характеристики

• Внутренний и наружный диаметр: 65 мм - позволяет свободно проходить кабелям с большим сечением;
• Тип резьбы: G 2 1/2 - стандартизированная метрическая резьба для совмещения с муфтами ТР и другими комплектующими;
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии без потери прочности;
• Степень защиты IP65 - полная защита от пыли и стойкость к водяным струям с любого направления;
• Климатическое исполнение У3 - работает при температурах от -25C до +60C, подходит для помещений с умеренным климатом;
• Полированная поверхность - снижает риск зацепления изоляции кабелей при протяжке;
• Цвет: жёлтый - визуальное отличие от других элементов, удобство при обслуживании;
• Не содержит галогенов - соответствует требованиям пожаробезопасности при горении.

Совместимость и монтаж

Патрубок вводный У480 (2 1/2 дюйма) не имеет собственной резьбы на входе - он предназначен для установки на конце трубы или металлорукава. Соединяется с ними исключительно через муфты ТР. На выходе - резьба G 2 1/2, которая позволяет закрутить его в стенку щита, шкафа или другого корпуса с подходящим отверстием. Для герметизации рекомендуется использовать резиновые прокладки или термостойкий герметик.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-1 по степени защиты IP65. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Климатическое исполнение У3 гарантирует работу в помещениях с нормальной влажностью и без агрессивных химических сред.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при монтаже и эксплуатации;
• Оцинкованное покрытие продлевает срок службы в сравнении с обычной сталью;
• Гладкая полированная поверхность внутри предотвращает повреждение изоляции кабелей;
• IP65 обеспечивает надёжную защиту даже в сырых или запылённых зонах;
• Жёлтый цвет упрощает визуальный контроль и идентификацию во время осмотра.

Ограничения применения

• Не предназначена для прямого подключения к пластиковым или неметаллическим трубам - требует обязательного переходника через муфту ТР;
• Не подходит для постоянного погружения в воду - IP65 не эквивалентен IP67/IP68;
• Работает только в заданном температурном диапазоне (-25…+60 C); вне этого - возможна потеря герметичности;
• Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи) - оцинковка может разрушаться.

Примеры использования

• Ввод силового кабеля в щит управления станком с использованием металлорукава;
• Подключение кабелей от датчиков к распределительному шкафу на заводе;
• Фиксация кабельных трасс в пищевой промышленности - благодаря отсутствию галогенов и гладкой поверхности легко моется;
• Обустройство ввода в бункеры, конвейерные системы, насосные станции.

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы (65 мм) и резьбы G 2 1/2 - не используйте адаптеры без сертификата;
• При затяжке резьбы не переусердствуйте - перегрузка может деформировать оцинкованный слой;
• Для многожильных кабелей с большими наружными диаметрами - убедитесь, что они поместятся в патрубок без перегибов;
• При работе в холоде (ближе к -25 C) - избегайте ударных нагрузок на корпус, сталь становится более хрупкой;
• Артикул zeta41115 - совместим с другими патрубками серии У475–У481, можно заменить аналогично по размеру и типу резьбы.
