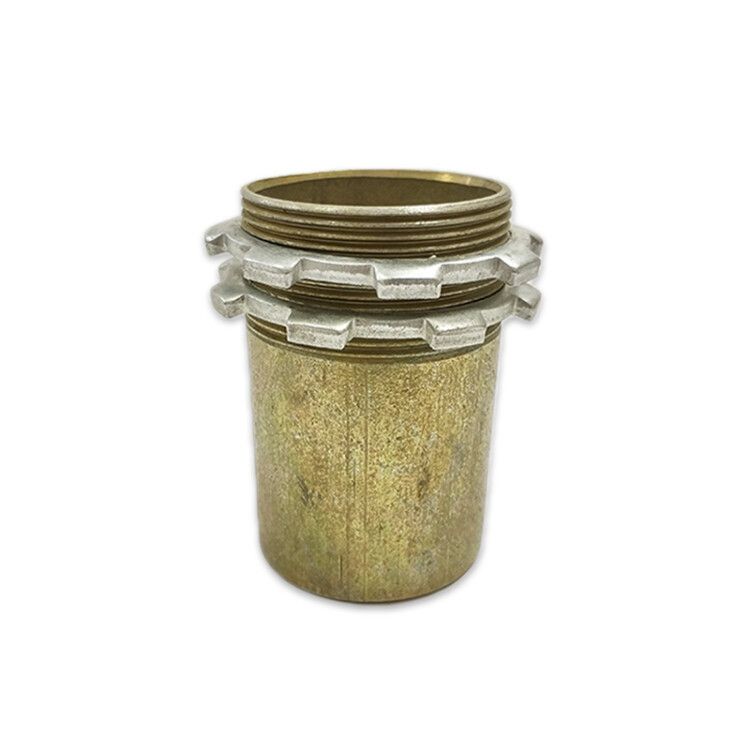

Патрубок вводный У-479 У3 2 дюйм ГОФРОМАТИК zeta41114 ЗЭТА

Патрубок вводный У479 2 дюйма от ЗЭТА Новосибирск предназначен для безопасного ввода кабелей и проводов через стенки корпусов оборудования, обеспечивая герметичность и механическую защиту. Артикул zeta41114 соответствует сериям У475–У481 и совместим с металлорукавами и стальными трубами без резьбы.

Назначение и область применения

Патрубок вводный У479 2 дюйма используется для организации входа кабельных трасс в электрооборудование, распределительные щиты, шкафы управления и другие устройства, где требуется проход через металлическую стенку. Применяется там, где используются трубы или металлорукава без нарезанной резьбы - например, при монтаже силовой сети на заводах, в цехах, на объектах ЖКХ и энергообъектах.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 50 мм - позволяет свободно протянуть кабели без перегибов
• Тип резьбы: G 2½ - внешняя цилиндрическая резьба для соединения с муфтой ТР
• Материал: сталь - прочная основа для жестких условий эксплуатации
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Степень защиты: IP65 - полностью исключает попадание пыли и устойчив к струям воды из любого направления
• Климатическое исполнение: У3 - работает при температуре от –25C до +60C, подходит для помещений с контролируемым микроклиматом
• Полированная поверхность - снижает риск повреждения изоляции кабеля при протяжке
• Не содержит галогенов - безопасен при возможном возгорании, не выделяет едких паров
• Цвет: желтый - визуальное отличие для удобства идентификации на объекте

Совместимость и монтаж

Патрубок вводный У479 2 дюйма не имеет внутренней резьбы - он не крепится прямо к трубе. Для соединения с металлической трубой или металлорукавом необходимо использовать специальные муфты ТР. Монтаж выполняется следующим образом:

• На конце трубы или рукава надевается муфта ТР
• Муфта закручивается на резьбу Г 2½ патрубка
• Обеспечивается плотное, герметичное соединение без сварки или дополнительных уплотнителей

Перед установкой проверьте соответствие диаметра трубы (наружного) и внутреннего канала патрубка - они должны совпадать с допустимым зазором ≤1 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях класса U3. Выполнение стандарта IP65 гарантирует работу в средах с высокой запыленностью или периодическим воздействием брызг воды. Отсутствие галогенов делает его подходящим для мест с повышенными требованиями к экологической безопасности при пожаре.

Преимущества

• Высокая механическая прочность благодаря стальной основе и оцинкованию
• Гладкая полированная поверхность внутри предотвращает повреждение изоляции кабелей
• Простота сборки - не требуются сварочные работы или сложные фиксирующие элементы
• Широкий температурный диапазон позволяет использовать в холодных и теплых помещениях
• Яркий цвет облегчает поиск и диагностику на сложных участках электросети

Ограничения применения

• Не предназначена для прямого подключения к резьбовым трубам - обязательно использование муфты ТР
• Не рекомендован для постоянного погружения в жидкости - IP65 не обеспечивает герметичность при длительном контакте с водой
• Не подходит для взрывоопасных зон (не имеет маркировки Ex)
• Работает только в рамках указанного температурного диапазона - ниже –25C материал становится хрупким

Примеры использования

• Подключение кабелей питания к станкам ЧПУ через стальные трубы
• Ввод сигнальных линий в автоматические системы управления на пищевых производствах
• Проход кабелей через стенку распределительного щита в административном здании
• Монтаж освещения на открытых площадках с использованием металлорукавов

Практические советы

• Выбирая патрубок вводный У479 2 дюйма, всегда сверьте диаметр вашей трубы с внутренним каналом - 50 мм должен точно соответствовать наружному диаметру трубы
• Используйте только оригинальные муфты ТР - некачественные аналоги нарушают степень защиты IP65
• При затяжке муфты не переусердствуйте - перекос может деформировать резьбу и нарушить герметичность
• Для многожильных кабелей большего сечения используйте смазку на основе силикона перед протяжкой - это продлит срок службы изоляции
• Артикул zeta41114 совместим с продукцией всех брендов из списка: ЗЭТА Новосибирск, ГОФРОМАТИК, ЗЭТАРУС - можно заменять между собой без изменения технологии монтажа
