Муфта ТР-5 | zeta40913 ЗЭТАРУС (Завод электротехнической арматуры)

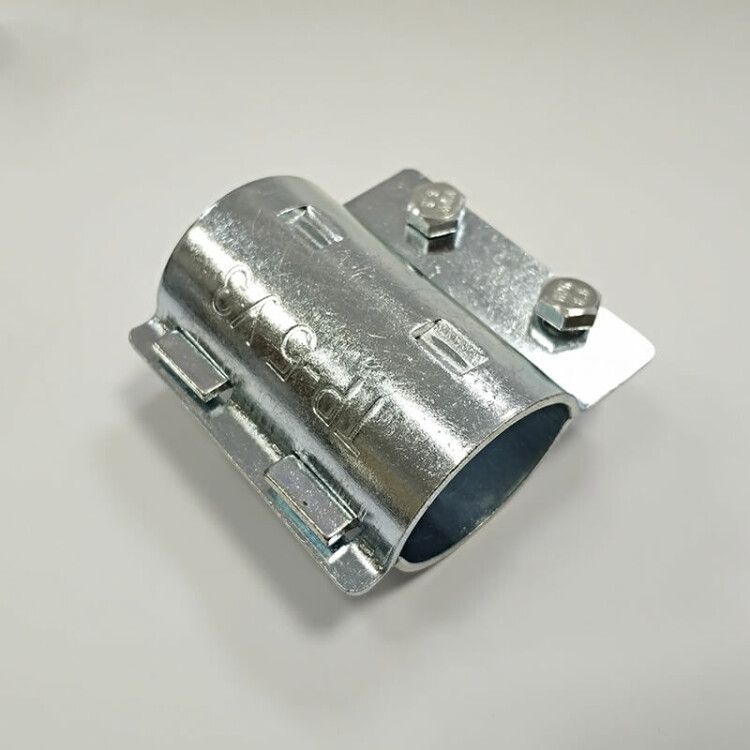

Муфта ТР-5 У3 - это закрытая стальная муфта с оцинкованным покрытием и маслостойкой резиновой прокладкой, предназначенная для надёжного соединения бесрезьбовых стальных труб и металлорукавов. Произведена компанией ЗЭТА Новосибирск, артикул zeta40913, соответствует требованиям климатического исполнения У3.

Назначение и область применения

Муфта ТР-5 У3 используется для герметичного соединения стальных труб, которые не имеют резьбы - например, при ремонте или модернизации трубопроводов. Подходит для присоединения к вводным патрубкам У476–У479 и металлорукавам. Применяется в системах, где требуется прочное, но демонтируемое соединение без сварки или нарезки резьбы.

Технические характеристики

• Диаметр трубы: 32–34 мм - обеспечивает плотную посадку на трубы этого размера;
• Материал корпуса: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности;
• Уплотнение: резина маслостойкая - выдерживает контакт с минеральными маслами и не теряет эластичность;
• Исполнение: вставной - труба вставляется внутрь муфты, затем стягивается болтами;
• Тип: закрытый - полностью замкнутая конструкция, исключающая доступ к внутренней части трубы;
• Степень защиты IP43 - предохраняет от попадания твердых предметов более 1 мм и брызг воды под углом до 60°;
• Диапазон рабочих температур: от –25 C до +60 C - работает в холодных и умеренно жарких средах;
• Полированная поверхность - снижает риск задиров при сборке и улучшает внешний вид.

Совместимость и монтаж

Муфта ТР-5 У3 совместима только с трубами диаметром 32–34 мм. Для установки необходимо:

• Вставить трубу внутрь муфты до упора;
• Выровнять положение трубы;
• Затянуть болты равномерно, чтобы не перекосить уплотнение;
• Не допускать перегрузки болтов - это повредит резиновое кольцо.

Подходит для монтажа в труднодоступных местах благодаря компактному закрытому дизайну. Монтаж требует стандартного набора инструментов: ключей на 8–10 мм.

Безопасность и стандарты

Муфта ТР-5 У3 соответствует требованиям по климатическому исполнению У3 - предназначена для работы в умеренных условиях с возможностью воздействия влаги и колебаний температуры. Степень защиты IP43 обеспечивает безопасность при использовании в помещениях с высокой влажностью, но не рекомендует применение в условиях постоянного контакта с водой или подземной прокладки.

Преимущества

• Нет необходимости в сварке - позволяет проводить ремонт без специального оборудования;
• Маслостойкая резина - сохраняет герметичность даже при утечках смазочных материалов;
• Оцинкованная сталь - увеличивает срок службы в агрессивных средах;
• Полированная поверхность - уменьшает трение при сборке и облегчает осмотр после монтажа;
• Демонтируемость - можно разобрать и переустановить без потери герметичности.

Ограничения применения

• Не подходит для труб с диаметрами меньше 32 мм или больше 34 мм - будет проскальзывать или не закрываться;
• Не рассчитана на давление выше нормативного для бытовых/промышленных трубопроводов - не использовать в высоконапорных системах;
• IP43 недостаточно для открытого монтажа под дождём или в сырых канализационных колодцах;
• Не рекомендуется для частого циклического нагрева/охлаждения - может возникнуть усталость материала уплотнения.

Примеры использования

• Соединение участков стальной трубы в системе воздушного отопления на заводе;
• Присоединение металлорукава к патрубку У478 в распределительном щите;
• Ремонт поврежденного участка трубопровода в цеху без остановки производства;
• Монтаж вентиляционных каналов в зданиях с умеренным климатом.

Практические советы

• Перед установкой проверьте внутреннюю поверхность трубы - наличие заусенцев или ржавчины может повредить резиновый уплотнитель;
• При затяжке болтов используйте динамометрический ключ, если есть возможность - это продлит жизнь уплотнению;
• Если муфта ТР-5 У3 используется в месте с возможным механическим воздействием, дополнительно зафиксируйте её хомутами или кронштейнами;
• При длительной эксплуатации проверяйте состояние уплотнения каждые 6–12 месяцев - при появлении трещин замените его;
• Артикул zeta40913 от ЗЭТА Новосибирск имеет одинаковые параметры у всех брендов в списке - ГОФРОМАТИК и ЗЭТАРУС выпускают аналоги, но проверяйте соответствие диаметра перед покупкой.
