Муфта ТР-7 (40-49мм) ГОФРОМАТИК - zeta40914 ЗЭТА

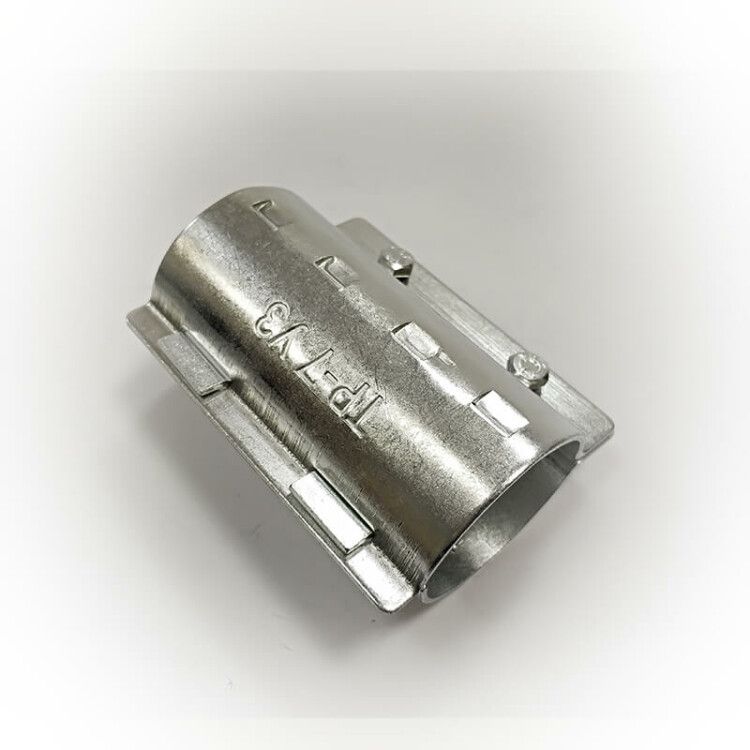

Муфта ТР-7 У3 - это закрытая вставная муфта из оцинкованной стали с маслостойкой резиновой прокладкой, предназначенная для герметичного соединения стальных труб без резьбы. Бренд ЗЭТА Новосибирск и артикул zeta40914 указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Муфта ТР-7 У3 используется для соединения стальных труб, которые не имеют резьбы - например, при монтаже технологических линий, систем воздуховодов, металлических рукавов или вводных патрубков типа У476–У479. Подходит для задач, где требуется надёжное, быстрое и несварное соединение. Применяется в машиностроении, пищевой, химической и энергетической отраслях.

Технические характеристики

• Диаметр наружный: 42–49 мм - подходит для труб с внешним диаметром в этом диапазоне;
• Материал корпуса: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности;
• Материал уплотнения: резина маслостойкая - сохраняет эластичность даже при контакте с минеральными маслами и смазками;
• Тип исполнения: вставная - труба вставляется внутрь муфты, затем стягивается болтами;
• Тип: закрытая - полностью замкнутая конструкция, исключающая доступ к уплотнению извне;
• Степень защиты IP43: защита от частиц крупнее 1 мм и от брызг воды под углом до 60° от вертикали;
• Диапазон рабочих температур: от –25 C до +60 C - работает в холодных цехах и нагретых зонах, но не в экстремальных условиях;
• Климатическое исполнение У3: рассчитана на умеренный климат с возможностью работы в помещениях с высокой влажностью;
• Полированная поверхность: да - снижает риск задержки грязи и облегчает очистку.

Совместимость и монтаж

Муфта ТР-7 У3 совместима с трубами из стали, имеющими наружный диаметр 42–49 мм. Для установки труба вставляется в полость муфты, после чего два болта затягиваются равномерно - это обеспечивает плотное прижатие резинового уплотнения к стенкам трубы. Полированная поверхность внутри муфты предотвращает повреждение стенки трубы при монтаже. Не требует сварки, фланцев или резьбовых соединений.

Безопасность и стандарты

Муфта соответствует требованиям по степени защиты IP43 и климатическому исполнению У3. Материалы - сталь и маслостойкая резина - не выделяют токсичных веществ при работе в нормальных температурных режимах. Соответствие ГОСТу на трубные муфты не указано явно, но конструкция соответствует распространённым промышленным практикам.

Преимущества

• Не требует специального оборудования - достаточно гаечного ключа;
• Подходит для труб с любым типом торца - плоский, фаска, фланец;
• Маслостойкая резина продлевает срок службы в агрессивных средах;
• Оцинкованная сталь устойчива к коррозии в условиях цехов и открытых площадок;
• Полировка поверхности уменьшает накопление загрязнений и облегчает обслуживание.

Ограничения применения

• Не предназначена для труб с диаметрами меньше 42 мм или больше 49 мм - уплотнение не будет работать эффективно;
• IP43 не обеспечивает защиту от струй воды или погружения - нельзя использовать во влажных outdoor-объектах без дополнительной защиты;
• Рабочая температура выше +60 C может деформировать резиновое уплотнение - не применять рядом с горячими поверхностями;
• Не рекомендовано использование в вибрационных системах без дополнительной фиксации - возможно ослабление болтов.

Примеры использования

• Соединение участков стальной трубы в системе воздушного охлаждения станка;
• Ввод металлорукава в щит управления через стену цеха;
• Обвязка трубопровода сливных каналов в пищевом производстве;
• Монтаж временных линий для перекачки жидкостей в ремонтных работах.

Практические советы

• Перед монтажом проверьте точный наружный диаметр трубы - даже 1–2 мм расхождения могут нарушить герметичность;
• Затягивайте болты по диагонали, равномерно - так уплотнение сядет без перекоса;
• При длительном использовании в агрессивной среде периодически осматривайте состояние резины - она может стареть быстрее при постоянном контакте с маслами;
• Муфта ТР-7 У3 от ЗЭТА Новосибирск легко заменяется аналогами других брендов - ГОФРОМАТИК и ЗЭТАРУС используют ту же конструкцию;
• Если труба имеет острые края - слегка зашлифуйте их перед вставкой, чтобы не порвать уплотнение.
