Муфта ТР-8 | zeta40915 ЗЭТАРУС (Завод электротехнической арматуры)

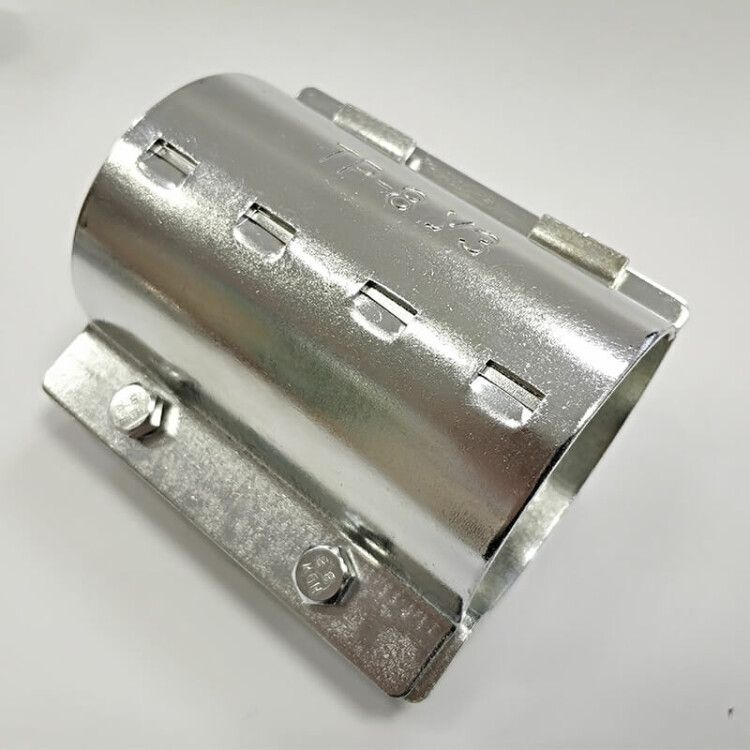

Муфта ТР-8 У3 - это закрытая трубная муфта из оцинкованной стали с маслостойкой резиновой прокладкой, предназначенная для надёжного соединения бесрезьбовых стальных труб и металлорукавов. Бренд ЗЭТАРУС и артикул zeta40915 указывают на серийное производство этой модели для промышленной автоматизации и энергетики.

Назначение и область применения

Муфта ТР-8 У3 используется для герметичного соединения стальных труб, которые не имеют резьбы - например, при монтаже систем воздуховодов, трубопроводов для технологических сред или ввода кабельных трасс через стену. Подходит для работы с металлорукавами и вводными патрубками типов У476–У479. Применяется в цехах, на конвейерах, в распределительных щитах и других местах, где требуется прочное и защищённое соединение без сварки.

Технические характеристики

• Диаметр наружный: 56–61 мм - подходит для труб с внешним диаметром в этом диапазоне;
• Материал корпуса: сталь с оцинкованным покрытием - повышает коррозионную стойкость;
• Материал уплотнения: резина маслостойкая - выдерживает контакт с минеральными маслами и смазками;
• Диапазон рабочих температур: от –25 C до +60 C - работает в холодных помещениях и нагреваемых зонах;
• Степень защиты IP43: защищена от попадания твердых частиц больше 1 мм и брызг воды под углом до 60°;
• Исполнение: вставной - труба вставляется внутрь, затем муфта стягивается;
• Полированная поверхность: да - снижает риск задержки грязи и облегчает очистку;
• Климатическое исполнение У3: рассчитана на умеренный климат с повышенной влажностью, но без экстремального воздействия.

Совместимость и монтаж

Муфта ТР-8 У3 совместима с трубами и рукавами, имеющими наружный диаметр 56–61 мм. Для установки труба вставляется в центральное отверстие муфты, после чего две половинки корпуса стягиваются болтами. Монтаж требует доступа снаружи для затяжки крепежа - не подходит для замкнутых пространств без возможности подлезть к болтам. Полированная поверхность позволяет легко протирать муфту после сборки, что важно в условиях с высокой запылённостью.

Безопасность и стандарты

Муфта соответствует требованиям к механической прочности и герметичности для промышленного оборудования. Степень защиты IP43 обеспечивает безопасность при случайном контакте с брызгами жидкости и пылью, однако не предназначена для постоянного воздействия воды или погружения. Климатическое исполнение У3 гарантирует работу в помещениях с нормальной влажностью, но не в открытых или сырых зонах без дополнительной защиты.

Преимущества

• Не требует сварки или нарезки резьбы - экономит время при монтаже;
• Маслостойкая резина сохраняет эластичность даже при контакте с техническими жидкостями;
• Оцинкованная сталь предотвращает быстрое окисление в агрессивной среде;
• Полировка поверхности уменьшает накопление загрязнений и облегчает обслуживание;
• Герметичное соединение снижает риск утечек воздуха, пыли или влаги.

Ограничения применения

• Не подходит для труб с диаметром меньше 56 мм или больше 61 мм - возможен проскальзывание или деформация;
• IP43 недостаточно для условий с постоянным орошением или погружением - не использовать в уличных сетях или душевых камерах;
• Работает только при температурах выше –25 C - при более низких значениях резина теряет эластичность;
• Требует фиксации болтами - нельзя применять там, где невозможен доступ к креплениям;
• Не рекомендовано использование в системах с высоким давлением - предназначена для невысоких нагрузок, характерных для вентиляции и кабельных вводов.

Примеры использования

• Подключение металлических труб к шкафу управления с помощью патрубка У478;
• Соединение участков воздушного трубопровода на конвейере в пищевом цехе;
• Ввод силового кабеля через стену в распределительном щите с использованием металлорукава;
• Обвязка технологического оборудования, где необходима частая перестановка труб без демонтажа.

Практические советы

• Перед установкой проверьте точный диаметр трубы - лучше выбрать муфту с минимальным зазором (например, 58–60 мм), чтобы избежать люфта;
• При монтаже равномерно затягивайте все болты - неравномерная нагрузка может повредить резиновое уплотнение;
• Если труба имеет острые края, слегка зашлифуйте их - они могут порвать резиновый элемент;
• При длительной эксплуатации в пыльных условиях периодически осматривайте уплотнение - резина может забиваться, теряя герметичность;
• Артикул zeta40915 от ЗЭТАРУС - один из самых распространённых в промышленной практике; при замене используйте именно эту модель, так как другие аналоги могут отличаться по посадочному размеру.
