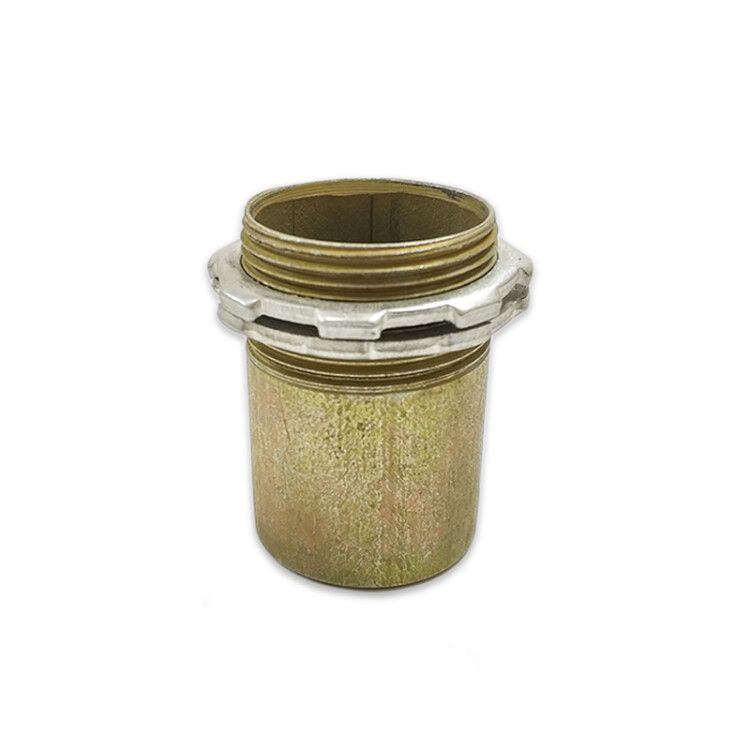

Патрубок вводный У-478 У3 1 1/2дюйм ГОФРОМАТИК zeta41113 ЗЭТА

Патрубок вводный У478 (1 1/2 дюйма) ГОФРОМАТИК предназначен для безопасного ввода кабелей и проводов в электрооборудование через металлорукава или трубы без резьбы. Этот элемент обеспечивает герметичное и механически прочное соединение, особенно в условиях повышенной запыленности и перепадов температур. Артикул zeta41113 соответствует модели У478 от производителей ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС.

Назначение и область применения

Патрубок вводный У478 (1 1/2 дюйма) ГОФРОМАТИК используется для подключения кабельных трасс к корпусам оборудования - например, щитам, распределительным устройствам, станкам, автоматике. Он позволяет ввести кабели из металлических труб или металлорукавов внутрь устройства, не нарушая степень защиты IP65. Применяется в промышленных системах, где требуется надёжная фиксация и защита от внешних воздействий.

Технические характеристики

• Резьба: 1 1/2 дюйма - стандартизированный размер для соединения с муфтами ТР
• Внутренний и наружный диаметр: 40 мм - совпадают, что упрощает установку в трубы такого же размера
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость без потери прочности
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, без экстремального холода или жары
• Диапазон температур: от -25C до +60C - подходит для холодных цехов и нагреваемых зон
• Поверхность: полированная - снижает риск задержки грязи и облегчает очистку
• Состав: без галогенов - безопасен при возможном возгорании, не выделяет токсичных паров
• Цвет: желтый - визуально отличается от других элементов, упрощает идентификацию на объекте

Совместимость и монтаж

Патрубок вводный У478 (1 1/2 дюйма) ГОФРОМАТИК не имеет собственной резьбы на входной стороне - он крепится к стальной трубе или металлорукаву с помощью муфты ТР. На выходной стороне - резьба 1 1/2 дюйма, которая вворачивается в корпус оборудования. Для монтажа необходимо:

• Подготовить трубу диаметром 40 мм
• Надеть на неё муфту ТР
• Вставить патрубок в муфту и затянуть болты
• Вкрутить патрубок в резьбовое отверстие оборудования

Не используйте патрубок для прямого подсоединения к резьбе - он не заменяет переходник или адаптер.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и брызг воды (IP65), что делает его подходящим для условий производства, где есть пыль, влага или периодические мойки. Отсутствие галогенов в составе материала соответствует нормам безопасности при пожаре. Климатическое исполнение У3 гарантирует работоспособность в закрытых помещениях с контролируемой средой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP65 сохраняется даже после многократных сборок и демонтажей
• Оцинкованное покрытие увеличивает срок службы в сравнении с обычной сталью
• Полированная поверхность предотвращает накопление загрязнений и облегчает обслуживание
• Яркий цвет - удобство при визуальном контроле и обслуживании

Ограничения применения

• Не предназначена для наружной установки - климат U3 не рассчитана на постоянное воздействие осадков или сильного мороза ниже -25C
• Не работает без муфты ТР - требует обязательного комплектующего для соединения с трубой
• Не подходит для пластиковых или неметаллических труб - материал и конструкция рассчитаны исключительно на стальные системы
• Не является герметизатором - для полной герметизации рекомендуется использовать уплотнители или термоклеи дополнительно

Примеры использования

• Ввод кабелей питания в шкаф управления станка с использованием металлорукава
• Подключение кабельных трасс к распределительному щиту в цеху с высокой запылённостью
• Соединение стальной трубы с корпусом частотного преобразователя
• Монтаж в системах автоматизации пищевых производств - благодаря отсутствию галогенов и легко моющейся поверхности

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы (40 мм) и резьбы (1 1/2 дюйма) - несоответствие приведёт к утечке или плохому контакту
• При установке в вибрационные зоны (например, на насосах или компрессорах) используйте дополнительные крепления
• Если оборудование будет часто мыться - регулярно проверяйте состояние резьбы и уплотнений
• Артикул zeta41113 совместим с другими моделями серии У475–У481 - можно использовать как запасную часть
• Не перетягивайте резьбу при вкручивании - это может повредить внутреннюю резьбу корпуса оборудования
