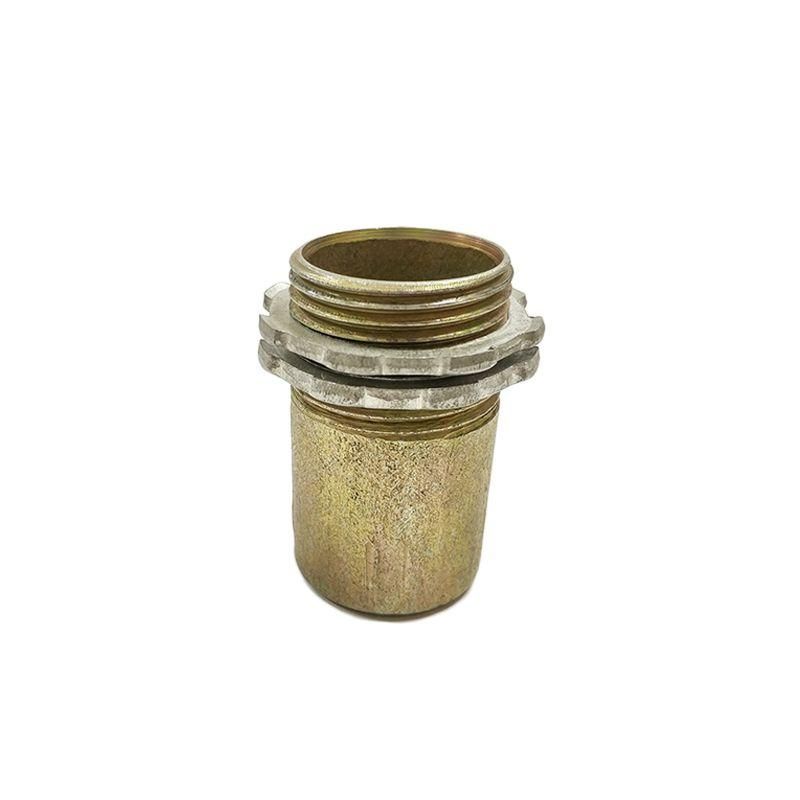

Патрубок вводный У-476 У3 3/4дюйм ГОФРОМАТИК zeta41111 ЗЭТА

Патрубок вводный У476 3/4 дюйм от ЗЭТА Новосибирск предназначен для безопасного ввода кабелей и проводов в электрооборудование через металлорукав или стальные трубы без резьбы. Благодаря цинковому покрытию и защите IP65, он надёжно работает в условиях повышенной влажности и запылённости.

Назначение и область применения

Патрубок вводный У476 3/4 дюйм используется для создания герметичного перехода между металлической трубой или металлорукавом и корпусом электротехнического устройства. Он обеспечивает фиксацию кабеля внутри оболочки и предотвращает попадание пыли и воды внутрь оборудования. Применяется при монтаже электропроводок в промышленных помещениях, на станках, щитах, конвейерах и других объектах с жёсткими требованиями к защите.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 20 мм
• Тип резьбы: G 3/4 (дюймовая метрическая)
• Материал: сталь с оцинкованным покрытием
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Климатическое исполнение: У3 - рассчитан на работу при температурах от -25 до +60 C
• Цвет: желтый
• Поверхность: полированная - снижает риск задержки грязи и облегчает очистку
• Состав: без содержания галогенов - соответствует экологическим нормам при горении

Совместимость и монтаж

Патрубок вводный У476 3/4 дюйм соединяется с трубами или металлорукавами при помощи специальных муфт ТР. Резьба G 3/4 позволяет закручивать его прямо в корпус оборудования с подходящим внутренним резьбовым отверстием. Диаметр 20 мм совпадает с типовыми размерами стальных труб и металлорукавов, что исключает необходимость адаптеров. Для плотного соединения рекомендуется использовать уплотнительную прокладку или ленту ФУМ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в условиях повышенной опасности. Степень защиты IP65 гарантирует сохранение работоспособности даже при мойке оборудования струёй воды. Климатическое исполнение У3 подтверждает соответствие ГОСТ 15150 для работы в умеренных климатических зонах с возможностью перепадов температур.

Преимущества

• Оцинкованная сталь обеспечивает долгий срок службы без коррозии в средах с высокой влажностью
• Полированная поверхность препятствует накоплению загрязнений и упрощает обслуживание
• Отсутствие галогенов делает материал безопасным при возгорании - не выделяет токсичных паров
• Жёлтый цвет повышает видимость при осмотре и упрощает идентификацию в сложных системах

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не подходит для установки в взрывоопасных зонах без дополнительной сертификации
• Работает только с трубами и рукавами внешним диаметром около 20 мм; при большем диаметре требуется переходник
• Не следует использовать при температурах ниже -25 C или выше +60 C - возможно хрупкость материала или деформация

Примеры использования

• Подключение кабельных вводов в распределительные щиты на заводах
• Ввод силового кабеля в станки с ЧПУ через стальной рукав
• Монтаж проводки в холодильных камерах и на пищевых производствах
• Защита входящих линий в автоматические системы управления

Практические советы

• Перед монтажом проверьте, чтобы внутренняя резьба в оборудовании точно соответствовала G 3/4 - несовпадение вызывает протечки
• При использовании с металлорукавом убедитесь, что его наружный диаметр равен 20 мм - иначе потребуется компенсирующая муфта
• Для длительной эксплуатации в агрессивных средах дополнительно смажьте резьбу антикоррозийной paste
• Патрубок вводный У476 3/4 дюйм можно комбинировать с другими моделями серии У475–У481 - они имеют одинаковые принципы установки и совместимые размеры
