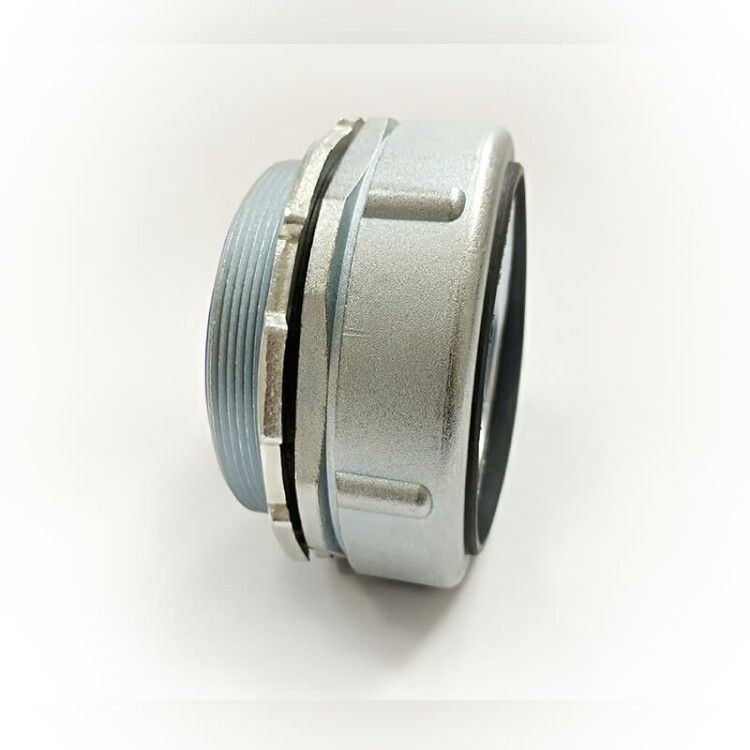

Резьбовой крепежный элемент с наружной резьбой РКн-100 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и заземленного подключения металлорукава к электрическому щиту или другому металлическому корпусу оборудования. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и влаги, а также электрический контакт между проводящими частями системы.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКн-100 У2 IP54 используется для соединения металлорукавов (МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичных) с металлическими корпусами распределительных щитов, шкафов, коробок и других устройств. Он применяется в системах электропроводки, где требуется одновременная герметизация и обеспечение заземления. Подходит для установки в помещениях с умеренным климатом, включая промышленные объекты, станционные помещения, трансформаторные будки и другие места с повышенными требованиями к защите от окружающей среды.

Технические характеристики

• Номинальный диаметр: 100 мм - соответствует крупным металлорукавам, подходящим для многожильных кабелей
• Тип резьбы: CTG G 4 - внутренняя резьба стандарта G 4" (дюймовая) для совмещения с фланцами и переходниками
• Длина резьбы: 22 мм - достаточна для прочного зацепления с ответной частью корпуса
• Общая длина: 82,2 мм - позволяет удобно монтировать в плотных конструкциях
• Степень защиты: IP54 - защита от пыли (не полностью, но ограничивает оседание) и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от –40 C до +45 C, подходит для холодных регионов России
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, легче стали, легко обрабатывается
• Материал уплотнения: резина МБС - эластичная, долговечная, устойчива к перепадам температур и маслам
• Тип соединения: резьбовой, неразъемный - после сборки не требует повторного обслуживания
• Количество входов: 1 - один канал для одного металлорукава
• Совместимость с защитной трубой: да - можно использовать с металлическими трубами того же диаметра

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКн-100 У2 IP54 монтируется через предварительно просверленное отверстие в стенке щита или шкафа. Для установки необходимо:

• Подготовить отверстие диаметром 100 мм
• Вставить элемент снаружи внутрь корпуса
• Закрутить накидную гайку снаружи, чтобы зафиксировать корпус
• Затянуть заземляющую гайку внутри, обеспечив контакт с металлом корпуса
• Ввести металлорукав через уплотнитель и оконцеватель, закрепить его хомутом

Необходимо соблюдать момент затяжки - переусердствовать нельзя, чтобы не повредить резиновый уплотнитель. Элемент совместим с любыми металлорукавами, имеющими наружный диаметр до 100 мм.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКн-100 У2 IP54 соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015, обеспечивающим надежный электрический контакт между металлорукавом и корпусом оборудования. Это гарантирует безопасность при замыканиях и снижает риск поражения током. Конструкция исключает возможность случайного отсоединения благодаря неразъемному исполнению и двойной фиксации (накидная и заземляющая гайки).

Преимущества

• Двойная герметизация: резиновый уплотнитель + оцинкованная поверхность - минимизирует попадание влаги и пыли
• Автоматическое заземление: контакт между рукавом и корпусом возникает сразу при правильной сборке
• Высокая механическая прочность: сплав цинковый выдерживает нагрузки при монтаже и эксплуатации
• Удобство сборки: все детали входят в комплект - не нужны доп. элементы
• Долгий срок службы: материал уплотнения МБС сохраняет эластичность даже при низких температурах

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного воздействия жидкости
• Не рекомендован для использования в агрессивных химических средах - цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами
• Не подходит для пластиковых труб или неметаллических рукавов - требует жесткого металлического основания для заземления
• Максимальная рабочая температура +45 C - при более высоких значениях возможна деформация уплотнителя

Примеры использования

• Подключение металлорукава МПГ к силовому щиту на производстве
• Ввод кабельной трассы в распределительную коробку на улице
• Соединение ШЭМ с корпусом станка в цеху с повышенной запыленностью
• Монтаж вентилятора или насоса с металлическим кожухом в условиях переменной влажности

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через уплотнитель, но не болтаться
• Не используйте смазку на резьбе - она может повредить уплотнитель и нарушить заземление
• При установке в вертикальном положении убедитесь, что уплотнитель расположен ниже уровня возможного скапливания воды
• Для контроля качества заземления используйте тестер сопротивления - контакт должен быть менее 0,1 Ом
• Резьбовой крепежный элемент с наружной резьбой РКн-100 У2 IP54 от ЗЭТАРУС и ГОФРОМАТИК взаимозаменяем - проверьте соответствие размеров перед заменой
