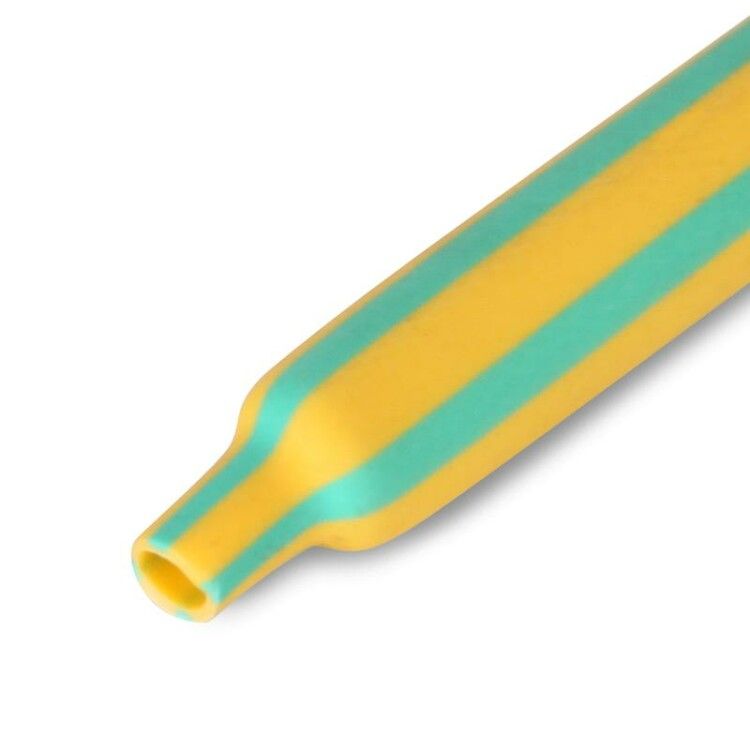

Желто-зеленая термоусадочная трубка с коэффициентом усадки 2:1 ТУТнг-LS-ж/з-2/1 - 84958 КВТ

Трубка термоусадочная ТУТнг-LS-2/1 желто-зеленая от КВТ предназначена для изоляции и маркировки заземляющих проводов и кабелей. Её тонкая стенка и коэффициент усадки 2:1 позволяют надёжно закрывать малые диаметры, а жёлто-зелёный цвет соответствует международным нормам для заземления.

Назначение и область применения

Трубка термоусадочная ТУТнг-LS-2/1 желто-зеленая используется исключительно для изоляции, бандажирования и визуальной маркировки проводов и кабелей заземления. Цвет соответствует требованиям IEC 60446 и ГОСТ Р 50462 - такую маркировку применяют на всех заземляющих соединениях в электроустановках. Подходит для работы с кабелями классов НГ и Нг-LS благодаря негорючему материалу. Применяется в распределительных щитах, на промышленном оборудовании, в системах освещения и других местах, где требуется чётко выделить заземляющий проводник.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 2 мм
• Диаметр после усадки: 1 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается вдвое
• Материал: полиолефин (PEX) - не поддерживает горение, устойчив к УФ-излучению
• Цвет: желто-зелёный - стандартизированная маркировка заземления
• Рабочая температура: от –55 C до +125 C
• Исполнение: тонкостенная - минимальная толщина после усадки составляет 0,4 мм
• Форма поставки: рулон

Совместимость и монтаж

Трубка термоусадочная ТУТнг-LS-2/1 желто-зеленая совместима с любыми проводами и кабелями, имеющими внешний диаметр до 1 мм после усадки. Для монтажа необходим источник тепла: высокотемпературный фен серии ТТ, пропановая горелка ПГ или портативная бутановая горелка «КВТ». Нагрев следует выполнять равномерно, начиная с одного конца, чтобы избежать перегрева и деформаций. Перед усадкой трубку необходимо надеть на провод до места соединения - после нагрева она плотно обожмёт поверхность, обеспечивая механическую и электрическую изоляцию.

Безопасность и стандарты

Материал полиолефин (PEX) не поддерживает горение и соответствует требованиям к негорючим изоляционным материалам. Трубка термоусадочная ТУТнг-LS-2/1 желто-зеленая рекомендована для использования с кабелями типа НГ и Нг-LS. Цветовое исполнение соответствует международному стандарту IEC 60446 и российскому ГОСТ Р 50462 для обозначения заземляющих проводников. Устойчивость к УФ-излучению позволяет применять её в условиях частичного открытого расположения, например, в шкафах с доступом света.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотную посадку даже на тонких проводах
• Тонкостенная конструкция (0,4 мм после усадки) не увеличивает габариты соединений
• Негорючесть материала повышает безопасность в замкнутых пространствах
• Стандартный жёлто-зелёный цвет исключает ошибки при монтаже и проверке
• Широкий диапазон рабочих температур (-55…+125 C) подходит для различных условий эксплуатации

Ограничения применения

Трубка термоусадочная ТУТнг-LS-2/1 желто-зеленая не предназначена для защиты от механических нагрузок - её тонкая стенка не выдерживает давление, удары или трение. Не использовать в средах с постоянным контактом с маслом, растворителями или агрессивной химией. Не рекомендуется для многократного нагрева - после первой усадки структура материала изменяется, и повторное использование снижает надёжность изоляции. Диаметр до усадки 2 мм требует точного подбора провода: слишком толстый провод не поместится внутрь.

Примеры использования

• Маркировка заземляющего провода в распределительном щите
• Изолирование соединений между медным проводом и заземляющей шиной
• Защита контактных площадок на заземляющем кабеле в промышленных станках
• Обозначение заземляющих жил в силовых кабелях НГ-LS в офисных и жилых зданиях

Практические советы

• Перед использованием проверьте диаметр провода - он должен быть меньше 1 мм после усадки, иначе трубка не наденется
• Не используйте открытый пламя напрямую - лучше применять фен или горелку с регулировкой температуры
• При работе в холодной среде предварительно согрейте трубку руками - это ускорит процесс усадки
• Режьте трубку острым ножом - рваный край может затруднить одевание
• Храните в сухом месте, избегая длительного воздействия прямого солнечного света - хотя материал устойчив к УФ, долгое пребывание на солнце снижает эластичность
