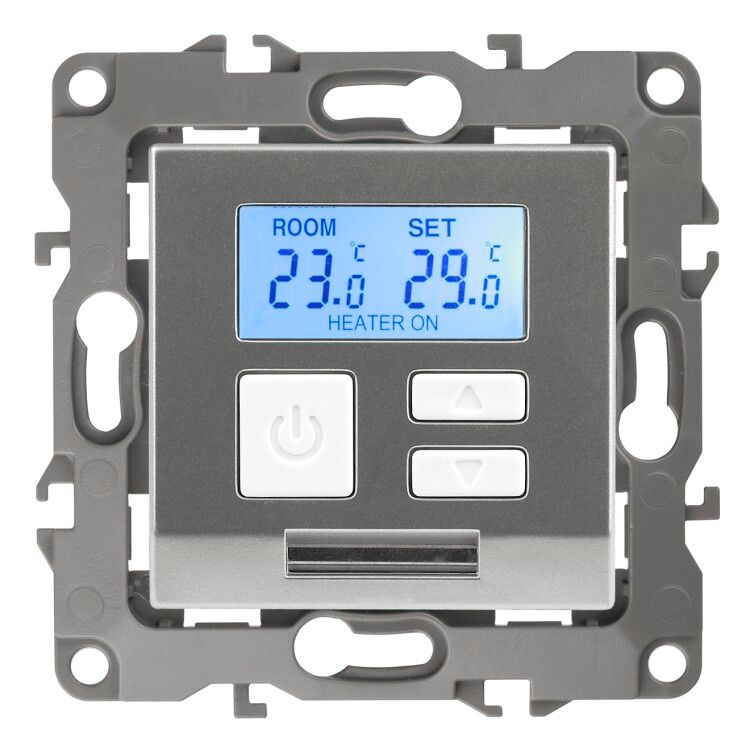

Терморегулятор универсальный 12-4111-03 230В-Imax16А алюм. ЭРА Б0031273

Терморегулятор Эра 12 - компактное устройство для точного контроля температуры в системах теплого пола и отопления. Устройство работает от сети 220 В, имеет механическое управление, встроенный дисплей и внешний резистивный датчик. Артикул б0031273 соответствует модели с алюминиевой лицевой панелью и двухпроводным подключением.

Назначение и область применения

Терморегулятор Эра 12 предназначен для автоматического регулирования температуры в системах электрического подогрева полов, радиаторов и других бытовых отопительных контуров. Подходит для установки в жилых помещениях, офисах, гостиницах. Благодаря наличию внешнего датчика, он точно контролирует температуру поверхности пола, а не воздуха - что особенно важно для систем «теплый пол». Может использоваться как в новых, так и в существующих интерьерах благодаря скрытому монтажу в подрозетник.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях 220–240 В)
• Номинальный ток: 10 А (максимальная нагрузка - до 2,2 кВт)
• Тип управления: механический поворотный термостат - надежный, без электроники
• Тип датчика: резистивный, внешний - подключается отдельными проводами
• Диапазон температур: от 0 C до 40 C (можно задать любую температуру внутри этого предела)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Тип подключения: двухпроводный - L (фаза) и N (ноль); заземление не требуется
• Количество модулей: 2 (занимает место в распределительном щите как два стандартных автомата)
• Индикация: светодиодный индикатор включения нагрева
• Дисплей: аналоговый, с шкалой температуры - показывает текущую температуру
• Цвет корпуса: алюминий (матовый металлический оттенок)
• Способ монтажа: скрытый - устанавливается в стандартный подрозетник 68×68 мм
• Крепление: винтовое - фиксируется болтами к коробке

Совместимость и монтаж

Терморегулятор Эра 12 совместим со всеми стандартными подрозетниками глубиной более 40 мм. Для монтажа используются винты, расположенные на боковых лапках устройства - они обеспечивают прочную фиксацию. Также возможна установка на лапки, если подрозетник позволяет. Кабели подводятся снизу - рекомендуется использовать медные провода сечением не менее 1,5 мм2 для нагрузки до 10 А. Обязательно подключить внешний датчик температуры - он идет в комплекте, но требует прокладки отдельной линии к месту установки на полу. Рамка продается отдельно - для алюминиевого корпуса подходят рамки Эра 12 с кодом цвета 03 (алюминий): 12-5001-03 (1 пост), 12-5002-03 (2 поста) и т.д. Аналогично - для сатиновой версии: 12-5101-03 и выше.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных комнатах, банях, на улице или в сырых подвалах. Отсутствие заземления в цепи управления - нормально для данного типа терморегуляторов, но сама система отопления должна быть правильно заземлена. Работает в соответствии с ГОСТ Р 50030.2 и IEC 60730-1.

Преимущества

• Механическая конструкция - долговечна, не боится перепадов напряжения и не требует питания
• Внешний датчик обеспечивает точный контроль температуры пола - важнее, чем воздушный
• Поддержка двухпроводного подключения - проще в монтаже, чем трехпроводные аналоги
• Совместимость с широким спектром рамок Эра 12 - легко интегрируется в любой интерьер
• Алюминиевая панель - устойчива к царапинам, не выгорает, хорошо сочетается с современным дизайном

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не защищает от брызг и пара
• Максимальная мощность нагрузки - 2,2 кВт; при больших системах (например, >3 кВт) нужен контактор
• Нет программирования - нельзя задать режимы по времени, только постоянная температура
• Только резистивный датчик - несовместим с инфракрасными или цифровыми датчиками
• Не поддерживает Wi-Fi, Bluetooth или смарт-системы - полностью автономное устройство

Примеры использования

• Теплый пол в ванной комнате - с датчиком, закрепленным между плиткой
• Обогрев в детской комнате - для равномерного прогрева пола без перегрева
• Зональное отопление в офисе - один терморегулятор на несколько метров квадратных
• Дополнительный источник тепла в частном доме - подключен к кабельному мату

Практические советы

• Перед монтажом проверьте, чтобы максимальная мощность нагревательного элемента не превышала 2,2 кВт - иначе используйте магнитный пускатель
• При прокладке датчика не допускайте перегибы и скручивания провода - это влияет на точность readings
• Выбирайте рамку с цветом 03 (алюминий) для идеального совпадения с корпусом терморегулятора
• Не устанавливайте терморегулятор рядом с источниками тепла (радиаторы, окна с солнечным освещением) - это вызовет некорректную работу
• Проверяйте целостность датчика перед первым запуском - обрыв провода = отказ системы
• При замене старого терморегулятора - сохраняйте маркировку проводов: L, N, GND (если есть), датчик
