Механизм термостата ATLASDESIGN электрон. теплого пола с датчиком 10А грифель SchE ATN000735 APC

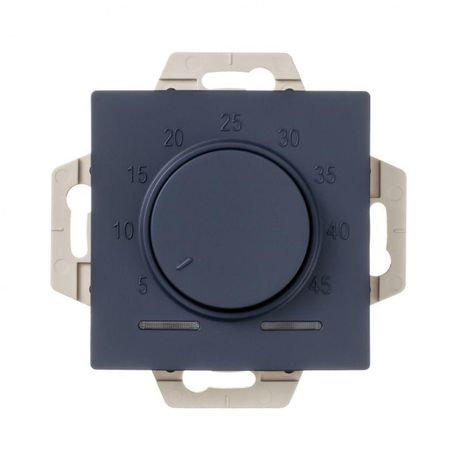

Механизм термостата электронного теплого пола с датчиком, 10 А, грифель от Systeme Electric (серия AtlasDesign, артикул atn000735) предназначен для точного управления температурой напольного обогрева. Устройство совмещает надёжную работу с минимализмом дизайна и подходит для скрытой установки в стену.

Назначение и область применения

Этот термостат управляет системой тёплого пола, включая и выключая нагревательный кабель или плёнку на основе показаний внешнего датчика температуры пола. Подходит для жилых комнат, ванных, кухонь и других помещений, где требуется равномерный и контролируемый обогрев. Идеален для систем с резистивным нагревательным элементом мощностью до 2,3 кВт (при 230 В и 10 А).

Технические характеристики

• Номинальное напряжение: 230 В, 50 Гц
• Номинальный ток: 10 А (макс. нагрузка 2,3 кВт)
• Тип датчика: резистивный (NTC), в комплекте с кабелем 2,5 м
• Диапазон задания температуры: от +5 C до +45 C
• Диапазон измерения: от +5 C до +45 C
• Точность регулирования: +-1 К (дифференциальное значение)
• Тип управления: поворотный механический регулятор
• Регулировочная характеристика: PI-регулирование (пропорционально-интегральная)
• Количество выходов: один (только обогрев, охлаждение отсутствует)
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Материал корпуса: АБС-пластик
• Цвет: серый (грифель)
• Потребление в режиме ожидания: 0 Вт
• Тип крепления: винтовое
• Способ монтажа: скрытая установка в подрозетник
• Тип присоединения: трёх- или четырёхпроводной
• Класс температурного контроля: I (высокая точность)

Совместимость и монтаж

Механизм термостата электронного теплого пола с датчиком, 10 А, грифель совместим со всеми стандартными подрозетниками глубиной 40–50 мм. Для подключения требуются три провода: фаза (L), нуль (N) и сигнал от датчика (S). Четвёртый провод - заземление - не обязателен, но рекомендован для безопасности. Датчик укладывается между нагревательными элементами, ближе к центру зоны обогрева. Монтаж выполняется после окончания укладки плитки или другого покрытия. Не допускается использование с инверторными или переменнотоковыми системами - только с постоянным или сетевым напряжением 230 В.

Безопасность и стандарты

Устройство соответствует требованиям EN 60730-1 и EN 60730-2-9 для автоматических терморегуляторов. Встроена электронная защита от импульсных перенапряжений. IP20 обеспечивает безопасность в сухих помещениях, но не защищает от попадания влаги - не применяйте в ванных комнатах без дополнительной защиты (например, в герметичном корпусе или вне зоны повышенной влажности). Температурный класс I гарантирует высокую стабильность показаний даже при колебаниях окружающей среды.

Преимущества

• PI-регулирование снижает перепады температуры и продлевает срок службы нагревательных элементов
• Встроенный датчик с длинным кабелем позволяет точно измерять температуру именно пола, а не воздуха
• Нулевое потребление в режиме ожидания - экономия электроэнергии
• Серый цвет (грифель) легко сочетается с современной фурнитурой и рамками
• Простая поворотная регулировка без экрана - удобно в условиях ограниченного доступа

Ограничения применения

• Не подходит для систем с охлаждением - только для обогрева
• IP20 запрещает установку в местах с риском попадания воды (зоны D, E в ванных по IEC 60364-7-701)
• Не работает с беспроводными датчиками - только с проводным резистивным
• Максимальная мощность нагрузки - 2,3 кВт; при больших нагрузках нужен контрактор
• Не имеет таймера, Wi-Fi или программирования - только ручное включение/выключение

Примеры использования

Механизм термостата электронного теплого пола с датчиком, 10 А, грифель используется в:

• Жилых квартирах - для поддержания комфортной температуры в спальне или детской
• Ванных комнатах - при условии установки за пределами зоны прямого воздействия воды (например, рядом с раковиной)
• Частных домах - в качестве основного или дополнительного источника тепла в малых помещениях
• Офисах и медицинских учреждениях - там, где важна стабильность температуры пола

Практические советы

• Перед монтажом проверьте сопротивление датчика - оно должно быть около 10–12 кОм при 25 C
• Избегайте прокладки кабеля датчика параллельно силовым проводам - возможны помехи
• Не используйте удлинители или переходники для подключения датчика - только прямой провод от термостата
• При замене старого термостата сверьте тип датчика: этот модель работает только с резистивными (NTC) датчиками
• Если система работает слишком часто (частые включения), увеличьте дифференциал - но в этом устройстве он фиксирован на 1 К
• Для больших площадей (>15 м²) рассмотрите возможность установки нескольких термостатов или использования внешних реле
