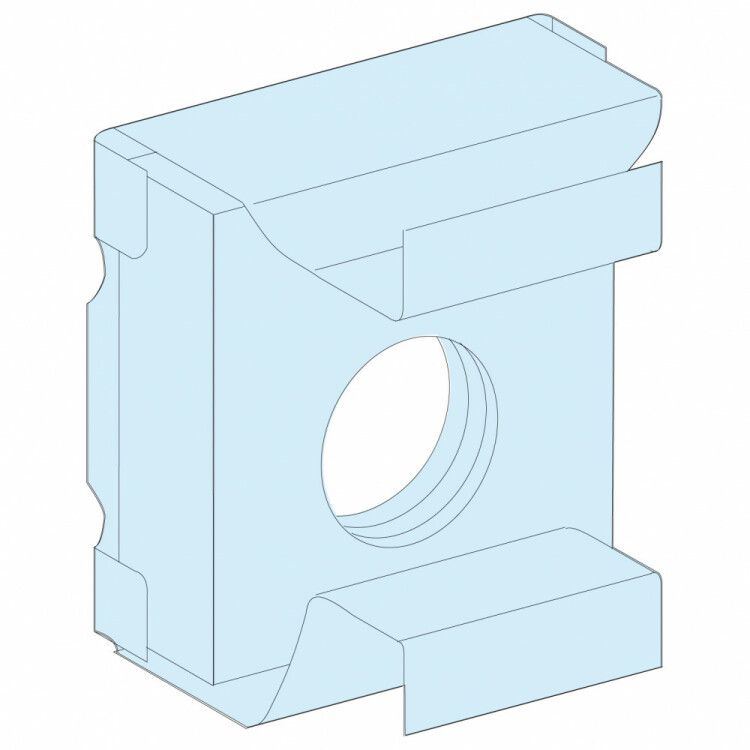

Гайка закладная Prisma G/Plus G M6, комплект 20 шт Schneider Electric 03194

Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ - это надёжный крепёж для сборки металлоконструкций шкафов Schneider Electric серии Prisma Plus. Комплект предназначен для фиксации распределительных щитов и оборудования внутри корпусов Spacial SF, обеспечивая прочную и долговечную установку даже в жестких промышленных условиях.

Назначение и область применения

Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ используются для крепления распределительных щитов, автоматических выключателей, контакторов и другого внутреннего оборудования в шкафах серии Prisma G и Prisma P. Применяются там, где требуется быстрая, точная и надёжная фиксация элементов на вертикальных стойках без сверления или дополнительного крепления.

Подходят для промышленных объектов, энергообъектов, систем управления и автоматизации - особенно в условиях повышенной вибрации, запылённости или перепадов температур.

Технические характеристики

• Тип изделия: закладная гайка
• Резьба: M6
• Количество в комплекте: 20 штук
• Материал: металл
• Цвет: RAL 7035 (серый антрацит)
• Совместимость: системы Prisma G, Prisma P

Совместимость и монтаж

Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ устанавливаются в предварительно подготовленные пазы на вертикальных стойках шкафов Prisma G и Prisma P. Для монтажа достаточно вставить гайку в паз до щелчка - она самоблокируется и не выпадает при перевороте конструкции.

Фиксируют оборудование с помощью болтов M6. Посадочная зона соответствует стандартным размерам стоек Prisma - не требуют адаптеров или доработок.

Не подходят для установки на стойки других серий или сторонних систем - только для оригинальных стоек Schneider Electric.

Безопасность и стандарты

Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ разработаны для использования в составе низковольтных комплектных устройств, соответствующих стандарту МЭК 61439-2. Они обеспечивают механическую стабильность при работе с токами до 3200 А.

Совместимы с шкафами Spacial SF, имеющими степень защиты IP55 и ударостойкость IK10, что гарантирует сохранение функциональности в сложных условиях эксплуатации.

Преимущества

• Ускоряют сборку - не нужны сверление, заварка или дополнительные крепёжные элементы
• Выдерживают значительные механические нагрузки - подходят для тяжёлых распределительных щитов
• Стандартный цвет RAL 7035 - гармонируют с корпусами Spacial SF, не нарушают эстетику сборки
• Изготовлены из прочного металла - устойчивы к деформации и коррозии в промышленной среде
• Совместимы с официальной системой Prisma Plus - гарантируют соответствие требованиям производителя

Ограничения применения

Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ нельзя использовать вне систем Prisma G и Prisma P - они несовместимы с другими типами стоек, включая сторонние решения.

Не предназначены для крепления оборудования напрямую к стенам или основанию - только к вертикальным направляющим шкафа.

Не рекомендованы для применений с частыми демонтажами - многократное извлечение и установка снижают надёжность защёлкивающего механизма.

Примеры использования

• Установка модульных распределительных щитов в промышленном цехе с высокой вибрацией
• Монтаж пультов управления на стойках в насосной станции
• Сборка комбинированных систем питания и автоматики в пищевой промышленности
• Фиксация преобразователей частоты и PLC в шкафах Spacial SF на объектах ЖКХ

Практические советы

• Перед монтажом убедитесь, что пазы на стойках чистые - грязь или заусенцы мешают правильному защёлкиванию
• При использовании болтов M6 соблюдайте момент затяжки - не более 4–5 Нм, чтобы не повредить резьбу гайки
• Храните комплект в сухом месте - хотя материал устойчив к коррозии, длительный контакт с влагой может вызвать окисление поверхности
• Для крупных проектов заказывайте сразу несколько комплектов - удобнее иметь запас, чем прерывать сборку из-за недостатка крепежа
• Закладные гайки для стоек M6 (комплект 20 шт.) Prisma Plus, ГСИ - часть единой экосистемы Schneider Electric; сочетание с другими элементами Prisma Plus гарантирует соответствие всем нормам и срок службы, заявленный производителем
