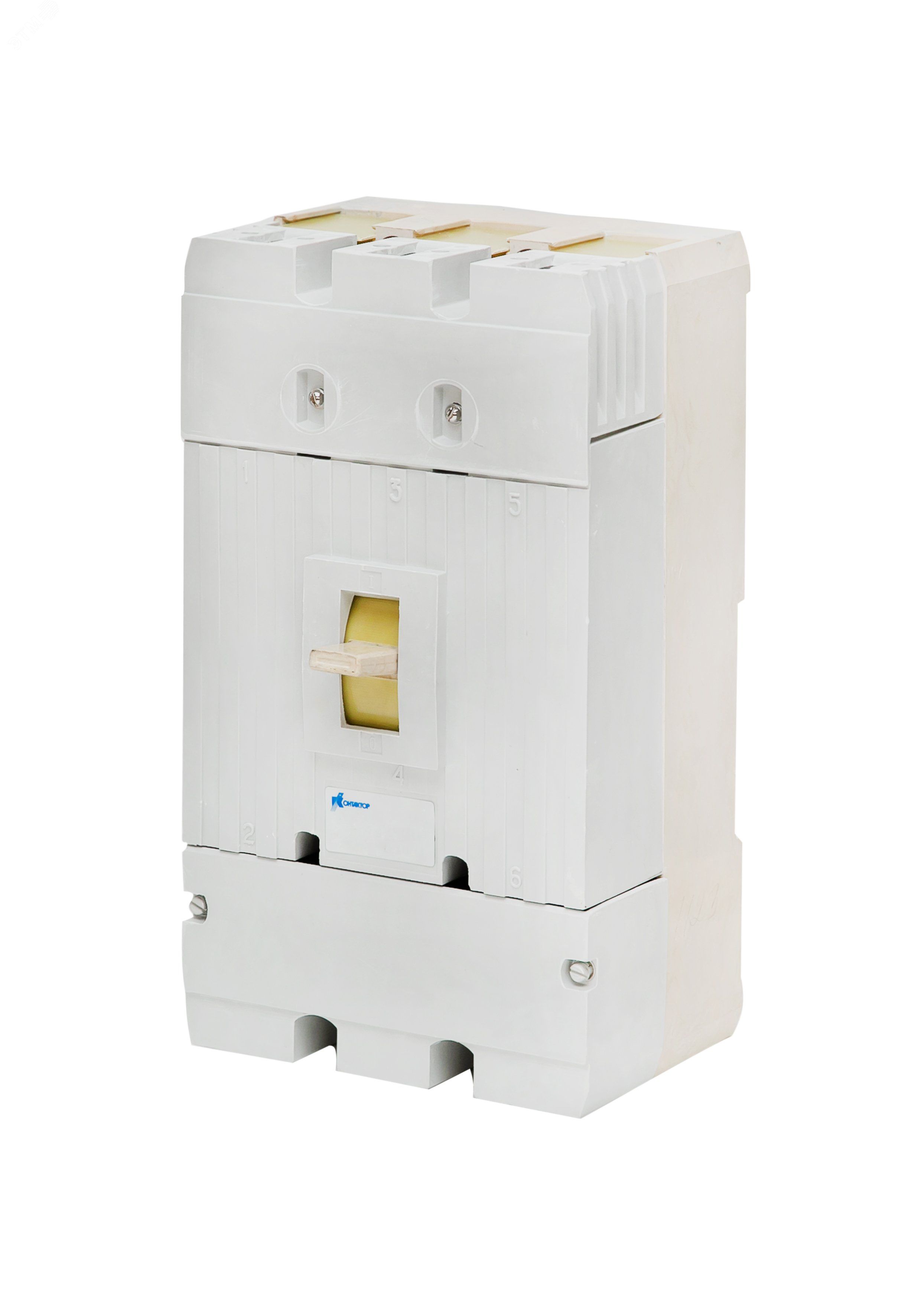

Выключатель автоматический в литом корпусе А3792У-630А-1140AC-4000А-НР110-240AC-1З2Р-O5 Контактор Y630-000004 Legrand

Автоматический выключатель А3792У-630А-1140AC-4000А-НР110-240AC-1З2Р-O5 от Контактор Ульяновск предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок и коротких замыканий. Он рассчитан на номинальный ток 630 А, имеет три полюса и обеспечивает коммутацию с высокой надежностью в условиях промышленных объектов.

Назначение и область применения

Автоматический выключатель А3792У используется для безопасного включения и отключения нагрузки в нормальных условиях, а также для аварийного отключения при коротком замыкании или значительном падении напряжения. Применяется в распределительных щитах промышленных установок: на входе силовых шин, в системах питания станков, конвейеров, насосных групп и других мощных потребителей. Подходит для сетей с частотой 50–60 Гц и напряжением до 1140 В.

Технические характеристики

• Номинальный ток (I_u): 630 А
• Число полюсов: 3
• Максимальное напряжение: 1140 В AC
• Кратковременная отключающая способность: 12,5 кА
• Уставка тока расцепления: 0 А (фиксированная, без регулировки)
• Количество контактов: 1 нормально открытый (1НО), 2 нормально закрытых (2НЗ)
• Степень защиты корпуса: IP20 (токоведущие зажимы - IP00)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата)
• Электрическая износостойкость: до 4000 операций

Совместимость и монтаж

Выключатель А3792У-630А-1140AC-4000А-НР110-240AC-1З2Р-O5 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы, допускающие присоединение медных жил сечением до 185 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве по эксплуатации - переусилие может повредить контактную систему. Напряжение управления вспомогательными контактами (1НО+2НЗ): 110–240 В AC. Автомат не требует внешнего питания для основной функции отключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14255 (защита IP20/IP00) и ГОСТ 15150 (климатическое исполнение УХЛ3). Производство проходит контроль по системе менеджмента качества ISO 9001. Все экземпляры проходят 100%-ный выходной контроль перед отправкой. Отключение при коротком замыкании происходит за счет тепломагнитного расцепителя, что исключает риск возгорания от некорректной работы.

Преимущества

• Высокая отключающая способность (12,5 кА) позволяет использовать устройство в местах с большой потенциальной энергией короткого замыкания.
• Фиксированная уставка тока расцепления (0 А) означает, что защита активируется только при аварии - нет необходимости настраивать пороги.
• Наличие вспомогательных контактов (1НО + 2НЗ) позволяет интегрировать сигнал состояния в системы управления и сигнализации.
• Гарантия 5 лет подтверждает долговечность конструкции и качество сборки.

Ограничения применения

• Не предназначен для использования в помещениях с повышенной запыленностью, влагой или агрессивной средой - степень защиты IP20 не обеспечивает защиту от пыли и брызг воды.
• Нельзя применять в сетях постоянного тока - только переменный ток 50/60 Гц.
• Уставка тока расцепления не регулируется - нельзя адаптировать чувствительность под специфические нагрузки; если требуется настройка - нужен другой тип автомата.
• Зажимы для внешних проводов имеют степень защиты IP00 - они должны быть полностью закрыты в щите или коробке.

Примеры использования

• Главный ввод в распределительный щит цеха с мощностью более 400 кВт.
• Защита питающей линии к крупному компрессору или прессу.
• Коммутирующее устройство в системе бесперебойного питания с резервированием.
• Подключение к системе SCADA через вспомогательные контакты для отслеживания состояния отключения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки зажимов - это предотвращает нагрев и окисление контактов.
• При использовании в составе комплексной системы автоматизации учтите, что вспомогательные контакты работают только при наличии напряжения на основном питании - они не являются источником сигнала, а лишь передают состояние.
• Для обслуживания используйте только изолированные инструменты - даже при отключенном питании внутри устройства может сохраняться заряд.
• Если проект требует регулируемую защиту - выбирайте модели с возможностью настройки тока расцепления, а не этот вариант с фиксированной уставкой.
