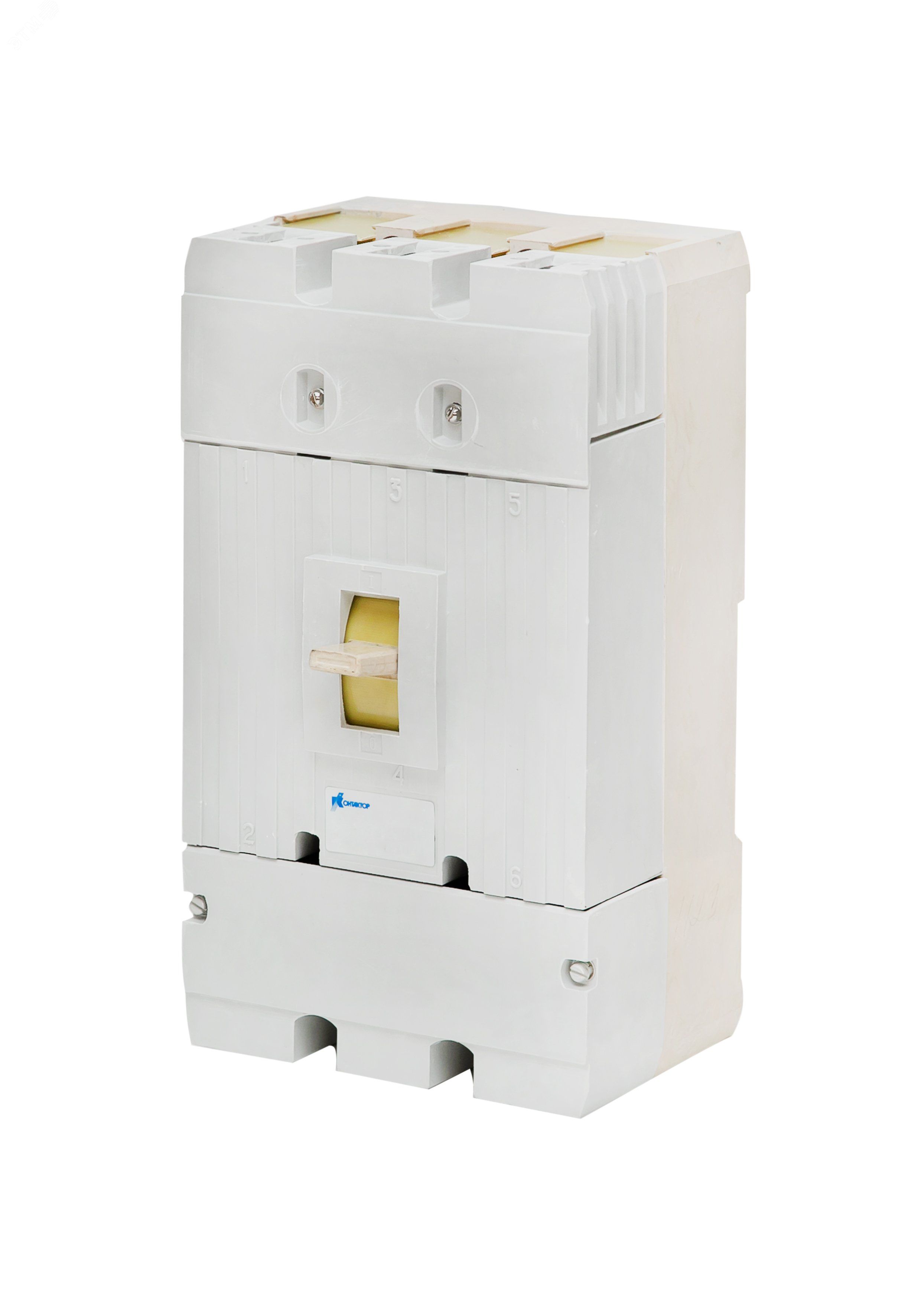

Автоматический выключатель А3792У-630А-1140AC-4000А-НР110DС-1З2Р-O5 от Контактор Ульяновск предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок и коротких замыканий. Он обеспечивает надёжное отключение при аварийных ситуациях и подходит для установки в промышленных распределительных щитах.

Назначение и область применения

Автоматический выключатель А3792У-630А-1140AC-4000А-НР110DС-1З2Р-O5 используется для коммутации и защиты силовых цепей в промышленных объектах. Его основная задача - отключить питание при возникновении короткого замыкания или значительного снижения напряжения. Подходит для использования в системах питания станков, конвейеров, насосных групп, компрессоров и других мощных потребителей. Применяется в распределительных устройствах с напряжением до 1140 В, частотой 50/60 Гц.

Технические характеристики

• Номинальный ток (I_u): 630 А
• Номинальное напряжение: до 1140 В переменного тока, 50/60 Гц
• Количество полюсов: 3P
• Кратность предельной отключающей способности: 12,5 кА
• Уставка тока расцепления: 0 А (без регулируемой тепловой защиты - работает только по максимальному току короткого замыкания)
• Контакты: 1 нормально закрытый (1НЗ) + 2 нормально открытых (2НО)
• Степень защиты корпуса: IP20 (токоведущие зажимы - IP00)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата по ГОСТ 15150)

Совместимость и монтаж

Выключатель А3792У-630А-1140AC-4000А-НР110DС-1З2Р-O5 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в паспорте изделия. Кабели должны иметь жилы сечением, соответствующее номинальному току 630 А (обычно многожильные медные кабели сечением 185–240 мм2). Напряжение управления контактами сигнализации (1НЗ 2НО) - 110 В переменного тока. Убедитесь, что шины и соединения рассчитаны на ток 630 А и имеют достаточную термическую стойкость.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14255 (степень защиты IP20/IP00) и ГОСТ 15150 (климатическое исполнение УХЛ3). Производство проходит контроль качества по системе менеджмента ISO 9001. Все экземпляры проходят 100%-ный выходной контроль перед отправкой. Отказ от тепловой защиты делает устройство специализированным - он не защищает от длительных перегрузок ниже порога короткого замыкания.

Преимущества

• Высокая отключающая способность - 12,5 кА - позволяет использовать в местах с высокими токами КЗ, например, рядом с трансформаторными подстанциями.
• Наличие вспомогательных контактов (1НЗ 2НО) даёт возможность подключить сигнализацию состояния (например, “выключен” или “сработал”).
• Гарантия 5 лет - подтверждает долговечность конструкции и качество сборки.
• Максимальная совместимость с типовыми щитами и DIN-рейками промышленного типа.

Ограничения применения

• Не предназначен для защиты от перегрузок - уставка тока расцепления равна 0 А, значит, тепловая защита отсутствует. Для защиты от длительных перегрузок требуется установка отдельного теплового реле или другого автомата с регулируемой уставкой.
• IP20 не обеспечивает защиту от брызг воды или пыли - применение допускается только внутри закрытых щитов.
• Не рекомендуется для использования в условиях повышенной влажности, запылённости или агрессивной среды без дополнительной герметизации.
• Подходит только для переменного тока - не применяется в цепях постоянного тока.

Примеры использования

• Защита входного кабеля от трансформатора 10/0,4 кВ в промышленном цехе.
• Отключение питания крупного конвейера при аварии сети.
• Коммутирование группы мощных сварочных аппаратов в металлообрабатывающем участке.
• Сигнализация срабатывания через 1НЗ 2НО - подключение к пульту управления или SCADA-системе.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки зажимов - недостаточно плотное соединение вызывает нагрев при нагрузке 630 А.
• Если нужна защита от перегрузок - используйте этот выключатель в паре с тепловым реле или выберите модель с регулируемой уставкой.
• При использовании в цепях с высокими импульсными токами (например, при запуске двигателей) убедитесь, что другие элементы системы (кабели, контакторы) выдерживают эти нагрузки.
• Обязательно отметьте на щите, что данный автоматический выключатель А3792У-630А-1140AC-4000А-НР110DС-1З2Р-O5 не имеет тепловой защиты - чтобы избежать ошибок при обслуживании.
