Выключатель автоматический дифференциального тока АД-063, 2Р, 10А, Idn-30mA, тип А | 7000600 Контактор (Legrand)

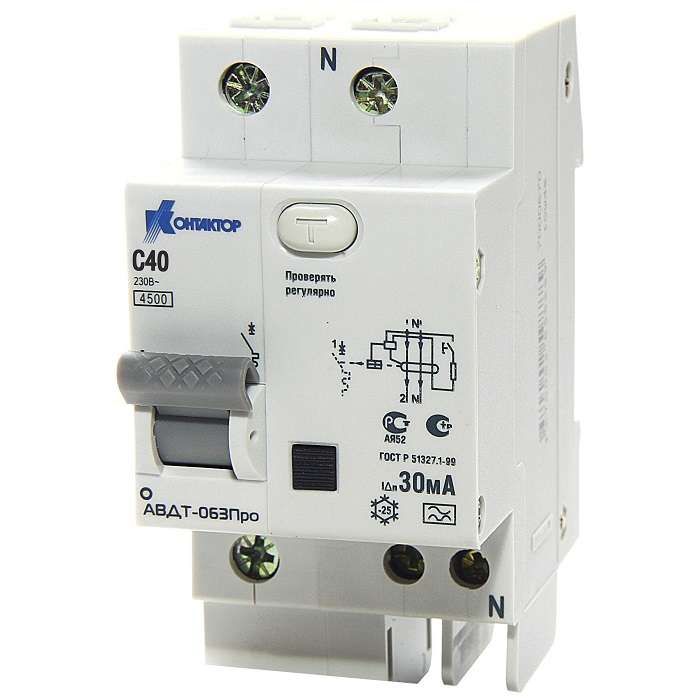

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок, предназначенное для установки на DIN-рейку в распределительных щитах. Бренд Контактор Ульяновск и артикул 7000600 указывают на серию RCBO, где этот выключатель сочетает функции автомата и УЗО в одном корпусе.

Назначение и область применения

АД-063Про защищает человека от поражения электрическим током при утечках до 30 мА и предотвращает возгорание из-за перегрузок или коротких замыканий. Подходит для защиты групповой сети в жилых помещениях, офисах, мастерских - особенно там, где используются бытовые приборы с электроникой: стиральные машины, компьютеры, зарядные устройства, бойлеры.

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую выключатель может длительно проводить без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе утечки выше этого значения.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от светодиодных драйверов, инверторов, ЭПРА).
• Количество полюсов: 2 - защищает фазу и ноль одновременно.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Характеристика расцепителя: C - срабатывает при кратковременных перегрузках до 5–10 кратного номинала, подходит для освещения и бытовой техники.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Монтаж: на DIN-рейку шириной 3,5 модуля (стандарт 17,5 мм на модуль).
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не конденсация.

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку типа TS35. Ширина 3,5 модуля позволяет разместить его рядом с другими автоматами без перегрузки щита. Для подключения используйте провода сечением 0,5–2,5 мм2 - зажимы адаптированы под эту норму. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Нулевой провод не должен проходить через другие УЗО или автоматы, иначе возможны ложные срабатывания.

Безопатность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Применяет технологию дифференциальной защиты, проверяемую кнопкой «Тест». Работает в соответствии с классом безопасности II - двойной изоляции, что исключает необходимость заземления самого аппарата.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите.
• Тип А обеспечивает надёжную защиту против современной электроники, которая создаёт пульсирующий постоянный ток утечки.
• Конструкция с механической блокировкой предотвращает включение при наличии утечки - повышает безопасность после срабатывания.
• Яркая индикация состояния: рычаг вверх - включен, вниз - отключен, среднее положение - сработал.

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влагой или на улице - степень защиты IP20 не предусматривает внешнюю установку.
• Не подходит для трёхфазных систем - только для однофазных цепей 230 В.
• Не рекомендован для питания оборудования с очень большими пусковыми токами (например, мощные компрессоры), так как характеристика C может давать ложные срабатывания.
• Не используется в системах TN-C - требуется отдельный PE-проводник (TN-S или TT).

Примеры использования

• Защита розеточной группы в ванной комнате со стиральной машиной и бойлером.
• Щиток в гараже с инверторным сварочным аппаратом и LED-освещением.
• Электрошкаф на производственном участке с ЧПУ-станком и контроллерами.
• Распределительный щит квартиры - вместо двух отдельных устройств (автомат + УЗО) установлен один АД-063Про.

Практические советы

• Проверяйте работу кнопкой «Тест» ежемесячно - это гарантирует работоспособность дифзащиты.
• При замене старого УЗО+автомата на АД-063Про убедитесь, что ширина места в щите достаточна - 3,5 модуля ≈ 61 мм.
• Не подключайте ноль от другого автомата - это вызовет ложные срабатывания даже при отсутствии утечки.
• Если вы выбираете между типом AC и A - выбирайте A, если есть хотя бы одна точка с электроникой (LED, USB-зарядки, инверторы).
• При монтаже в холодном помещении (например, на даче зимой) убедитесь, что температура не опускалась ниже −25C - это предел климатического исполнения УХЛ3.
