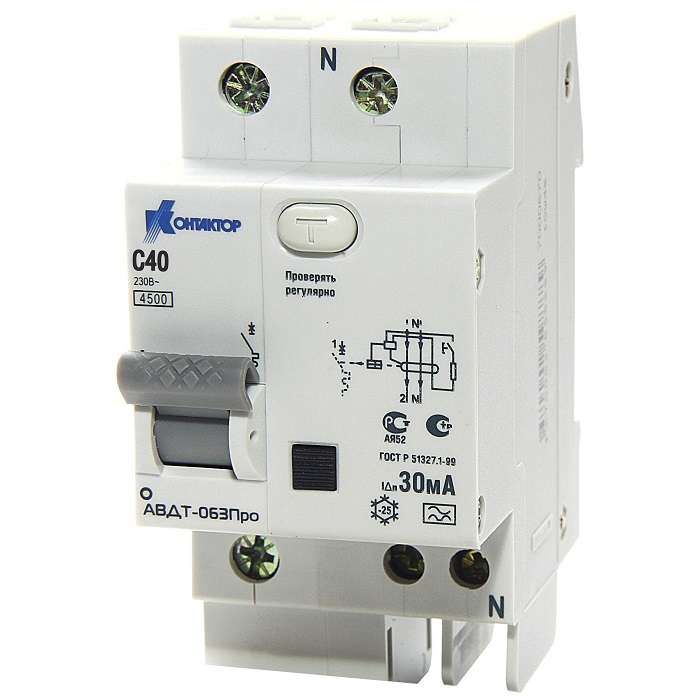

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок, предназначенное для установки на DIN-рейку в распределительных щитах. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, обеспечивая надёжную работу в бытовых и промышленных сетях переменного тока. Артикул 7000616 соответствует спецификации: 2 полюса, 50 А, 100 мА, тип A.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание проводки из-за перегрузок или коротких замыканий. Подходит для защиты групповых цепей: розеток, кухонной техники, бойлеров, стиральных машин, а также оборудования с импульсными нагрузками - например, частотных преобразователей, светодиодных драйверов, компьютеров. Применяется в жилых домах, офисах, мастерских и на объектах с повышенной требовательностью к безопасности.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальный дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от выпрямителей и ЭПРА)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Напряжение: 230 В переменного тока (AC), частота 50 Гц
• Характеристика теплового и электромагнитного расцепителя: C - срабатывает при перегрузке 5–10 кратном от номинала; подходит для освещения, розеточных групп, маломощных двигателей
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке согласно стандарту EN 60947
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только внутри закрытых щитов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима высокая влажность
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: стационарное - не предназначено для частого включения/выключения вручную

Совместимость и монтаж

АД-063Про совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы на верхней и нижней части устройства: фаза и ноль подводятся снизу, выход - сверху. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Нельзя использовать в цепях с постоянным током или напряжением выше 230 В. Перед первым запуском проверьте тестовой кнопкой «T» - при её нажатии автомат должен отключиться.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие типу A гарантирует защиту от современных видов утечек, вызываемых электроникой. Сертифицирован для работы в системах TN-S и TN-C-S. Не рекомендуется применять в IT-системах без дополнительных мер контроля.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Тип A обеспечивает защиту от пульсирующего постоянного тока - актуально для современной техники
• Максимальная отключающая способность 4,5 кА - достаточна для большинства квартир и небольших предприятий
• Надёжная механическая конструкция от производителя Контактор Ульяновск
• Яркий визуальный индикатор положения контакта - легко определить причину отключения

Ограничения применения

• Не подходит для помещений с высокой влажностью вне щита - степень защиты IP20 исключает использование на улице или в сырых помещениях без корпуса
• Не рассчитан на частые ручные коммутации - не является обычным рубильником
• Не используется в цепях с постоянным током (DC)
• Не рекомендован для защиты мощных двигателей (>5,5 кВт) - лучше выбрать тип D
• Не следует устанавливать последовательно с другими УЗО - возможны ложные срабатывания

Примеры использования

• Защита группы розеток на кухне с микроволновкой, кофе-машиной и холодильником
• Подключение бойлера или проточного водонагревателя
• Щитовая защита в гараже с зарядным устройством для электросамоката
• Цепь питания станка с ЧПУ, где есть частотный преобразователь
• Распределительный щит многоквартирного дома на этаже

Практические советы

• При проектировании учтите, что ширина 4 модуля требует свободного места рядом - не забудьте про кабели и другие автоматы
• Проверяйте работоспособность кнопкой «T» ежемесячно - особенно перед сезоном повышенной нагрузки
• Если автомат часто срабатывает - проверьте изоляцию проводки, наличие повреждённых приборов или неправильное подключение нуля
• Не используйте этот автомат вместо основного входного - он не имеет достаточной отключающей способности для всего дома
• При замене старого УЗО+автомата на АД-063Про - сохраните правильную схему подключения фазы и нуля
